Атлант 4208-000 [3/24] Відповідно з рисунком 4 слід посудину висунути на себе до упору у відкриті двері хк повернути її у бік відкриття дверей і дістати з холодильника

1 органом регулировки температуры в холодильнике в со ответствии с рисунком 3 является ручка терморегулятора кото рая расположена над хк ручка поворачивается по часовой стрел ке и против нее и устанавливается меткой на выбранное деление деление 1 соответствует наиболее высокой температуре наи меньшее охлаждение в камере деление 4 наиболее низкой наибольшее охлаждение 1

Холодильник в соответствии с рисунком 1 предназначен для замораживания и длительного хранения замороженных про дуктов приготовления пищевого льда в мк для охлаждения и кратковременного хранения пищевых продуктов напитков ово щей и фруктов в хк 1 эксплуатировать холодильник необходимо при темпера туре окружающей среды от плюс 16 1

Холодильники морозильники 1

Яхдон сармодон 1

Қосымша 1

1 органом регулювання температури в холодильнику відповідно з рисунком 3 є ручку терморегулятора яка розташована над хк ручка повертається за годинниковою стрілкою і проти неї і встановлюється точно на вибрані поділки поділка 1 відповідає найбільш високій температурі найменше охолодження в камері поділка 4 найбільш низькій найбільше охолодження 1 для виймання з хк посудини для овочів або фруктів при обмеженні відкриття дверей холодильника на кут не більше ніж на 9 3

Відповідно з рисунком 4 слід посудину висунути на себе до упору у відкриті двері хк повернути її у бік відкриття дверей і дістати з холодильника 3

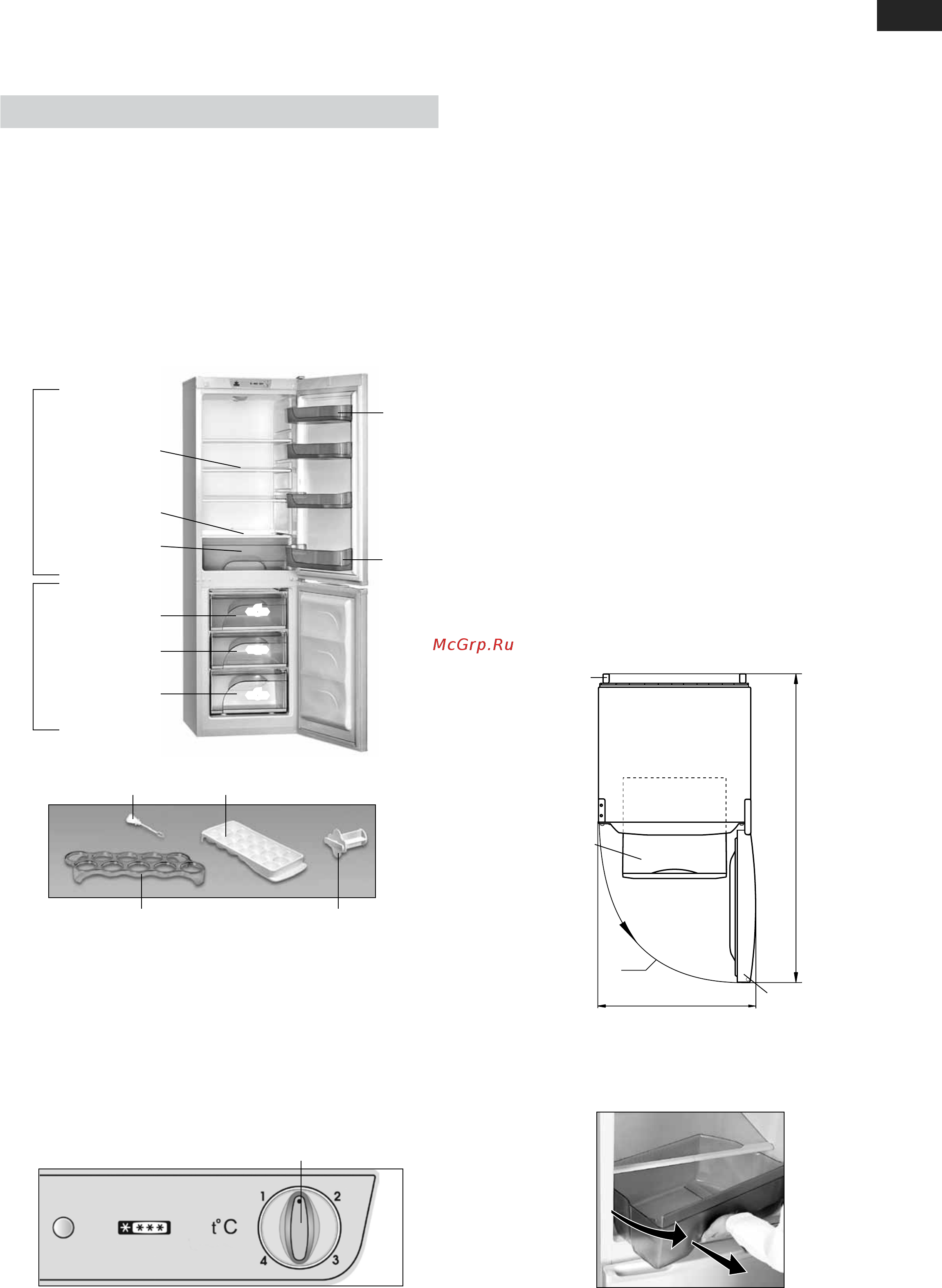

О п и с хол од и л ь н и ка 3

Плектуючих з холодильника необхідно відкривати двері камер на кут не менше 9 3

С 1 загальний простір необхідний для експлуатації холо дильника визначається габаритними розмірами які вказані на рисунку 2 в міліметрах для безперешкодного виймання ком 3

С до плюс 32 3

Холодильник призначений для заморожування і тривалого зберігання заморожених продуктів приготування харчового льо ду в мк для охолодження і короткочасного зберігання харчових продуктів напоїв овочів і фруктів в хк відповідно з рисунком 1 1 експлуатувати холодильник необхідно при температурі на вколишнього середовища від плюс 16 3

Atlant 5

Ко м п л е кта ц і я 5

Найменування технічних характеристик і комплектуючих виробу указані в таблицях 1 і 2 відповідно 3 в табличці виробу указані технічні характеристики російською мовою найменування характеристик що указані на рисунку 8 необхідно зіставити із значеннями характеристик на табличці виробу 5

Рисунок 8 табличка 5

Т е х н і ч н і ха ра кт е р и ст и к и і 5

Таблиця 1 технічні характеристики 5

Atlant 8

Ж ә н е қ ұ ра м д а у 8

Т е х н и к а л ы қ с и п ат та м а с ы 8

Техникалық мінездемелердің атаулары жəне жинақтайтын бұйымдары 1 жəне 2 суреттерінде көрсетілген 3 бұйым кестесі орыс тіліндегі техникалық мінездемесінде көрсетілген бұйым табличкасын мінездемелердің мағыналармен салыстыру қажет сурет 8 8

Bucaq açmaq lazımdır 1 3 şəkilinə uyğun olaraq soyuducuda temperaturun 9

Irəli çəkmək onu qapının açılmasına tərəf çevirmək və soyuducudan çıxartmaq 9

Millimetrlərdə şəkil 2 də göstərilmiş qabarit ölçüləriylə təyin edilir komplektləşdirənlərin soyuducudan maneəsiz çıxardılması üçün qapını ən azı 9 9

S o y u d u c u n u n t ә s v i r i 9

Soyuducu təzə məhsulların dondurulması donmuş məhsulların dondurucu kamerada uzun müddətli saxlanması və qida buzunun hazırlanması 1 şəkilinə uyğun olaraq sk da təzə məhsulların içkilərin meyvə və tərəvəzlərin soyudulması və qısa müddətli saxlanması üçün nəzərdə tutulmuşdur 1 soyuducunu ətraf mühitin müsbət 16 9

Tənzimləməsi orqanı soyuducunun üstündə yerləşən temperaturun tənzimləməsi dəstəyidir dəstək saat əqrəbi və ona əks istiqamətdə çevrilir və seçilmiş bölməyə işarə ilə müəyyən edilir 1 bölməsi kamerada yüksək temperatur ən kiçik soyuma yaradır 4 bölməsi ən aşağı temperatur yaradır daha çox soyuma çarxın bölməsini temperaturun tənzimləməsi zamanı göstəricinin altında təyin etmək lazımdır 1 sk dan tərəvəzlər və ya meyvələr üçün qabı çıxarmaq üçün soyuducunun qapısının açmasının məhdudiyyəti 90 dərəcə bucağından çox olmadıqda şəkil 4 ə uyğun olaraq aşağıdakıları etmək lazımdır qabı sona qədər sk nin açıq qapısına qədər özünə tərəf 9

С dərəcədən müsbət müsbət 32 9

С dərəcəyə qədər temperaturda istismar etmək lazımdır 1 soyuducunun istismarı üçün lazım olan ümumi sahə 9

Atlant 11

Cәdvәl 1 texniki xarakteristikalar 11

Cәdvәl 2 komplektlәşdiricilәr 11

T e x n i k i x a r a k t e r i s t i k a l a r 11

Texniki xarakteristikaların və komplektləşdirici məmulatların adları müvafiq olaraq cədvəl 1 və 2 də göstərilib 3 məmulatın cədvəlində rus dilində texniki xarakteristikalar göstərilib xarakteristikaların şəkil 8 də göstərilən adlarını məmulatın cədvəlindəki xarakteristikaların qiymətləri ilə tutuşdurmaq lazımdır 11

V ә k o m p l e k ta s i ya 11

C a r ac t e r i s t i c i l e t e h n i c e ş i d ota r e 14

Denumirile caracteristicilor tehnice şi a pieselor accesorii sunt indicate în tabelele 1 şi 2 respectiv 3 în tabelul pieselor caracteristicile tehnice sunt în limba rusă denumirile caracteristicilor prezentate în figura 8 ar trebui să fie comparate cu valorile caracteristicilor din tabelul pieselor 14

Figura 8 tabel 14

Tabel 2 piese accesorii 14

Tabelul 1 caracteristicile tehnice 14

Chiqarib olish uchun kameralarning eshiklari 90 dan kam bo lmagan burchak ostida ochilishi kerak 1 sovutgichning haroratini boshqarish moslamasi 3 rasmiga muvofiq sk tepasida joylashgan haroratni boshqarish dastagidan iborat dastak soat mili bo yicha va unga qarshi buraladi hamda nishoni bilan tanlangan bo linmaga qo yiladi 1 bo linmasi kameradagi eng yuqori haroratga muvofiq keladi eng kam sovutish 4 bo linmasi esa eng past haroratga eng ko p sovutish 1 skdan meva yoki sabzavotlarga mo ljallangan idishni chiqarib olish uchun sovutgich eshigi ochilishi 90 dan ortiq bo lmagan burchak osti bilan chegaralangan xolatda 4 rasmiga muvofiq quyidagilarni bajarish lozim idish skning ochiq eshigiga tiralguncha o ziga tortib chiqariladi u eshik ochilishi tarafga buraladi va sovutgichdan chiqariladi 15

S ov u tg i c h n i n g tavs i f i 15

Sovutgich 1 rasmiga muvofiq oziq ovqatlarni muzlatish va muzlatilgan oziq ovqatlarni uzoq muddatga saqlash mkda iste mol qilinadigan muz tayyorlash oziq ovqat mahsulotlari ichimliklar sabzavotlar va mevalarni skda sovutish va qisqa muddatga saqlash uchun mo ljallangandir 1 sovutgichdan plus 16 с dan plus 32 с gacha bo lgan atrof muhit haroratida foydalanish lozim 1 sovutgichdan foydalanish uchun zarur bo lgan umumiy maydon sathi 2 rasmida millimetrlarda ko rsatilgan tashqi o lchamlar bilan belgilanadi sovutgichdan tarkibiy qismlarini hech qanday to siqsiz 15

Jadvali komplekt tarkibi 17

Jadvali texnik xususiyatlar 17

Rasmi jadval 17

T e x n i k x u s u s i yat la r i va ko m p l e kt i 17

Texnik xususiyatlar va komplektdagi buyumlar nomlari 1 va 2 jadvallarda ko rsatilgan 3 jadvaldagi buyumlarning texnik xususiyatlari rus tilida ber ilgan 8 rasmidagi xususiyatlar nomlari buyumning jadvalida ko rsatilgan belgilari bilan solishtirilishi kerak 17

Жадвали 1 маълумотьои техники 20

Жадвали 2 комплексц 20

М а л у м о т и т е х н и к и в а к о м п л е к с и 20

Номгузории маълумоти техники ва комплекси нишондода шудааст мутобиыан дар жадвали 1 ва 2 3 дар жадвали малумотьои техники бо забони тожики нишон додашудааст номгузории маълумот дар расми 8 нишондодашуда аст зарур аст бо маълумотьо дар жадвали ижро мутобиыат намояд 20

Расми 8 жадвал 20

Бурчуна ачылуусу керек 21

Га жетбей чектелип калса 4 суротуно карап чыгарып алыныз муздаткыч эшигин ачып идишти озунузго жеткиче тартыныз эшик ачылуучу тарапка бурап туруп аны муздаткычтан чыгарып алыныз 21

М уздат к ы ч м у н о зд о м о су 21

Муздаткыч момо жемиштерди сактоо жана муздатуу учун колдонулат ошондой эле 1 суротундо корсотулгондой жемиштер ди тондуруу учун жана тондургуч камерасында муздарды даярдоо учун иштетилет 1 муздаткычты айлана чойро плюс 16 21

С болгонго чеинки температурада колдонуу зарыл 1 жалпы муздаткыч сакталуучу жай габарит размерлерине карап тандалат 2 суротундо мм менен олчонгон муздаткыч ичин деги комплектацияларыны кенири алуу учун муздаткыч эшигин 9 21

С дан 32 21

Температура озгортуучу мучо 3 суротто корсотулгондой озгортуу бурагычы болуп эсептелинет бурагыч ал муздаткыч маскасынын астында орнотулган бурагыч онго жана солго буралат жана цифралуу болуктрдон турат 1 болугу муздаткычтагы эн жогорку температураны эн жылуу билдирет 7 болугу муздат кычтагы эн аз эн суук болгон температураны билдирет бурагыч 4 болугун корсоткуч астында танданыз 1 муздаткычтан жашылча жемиштер учун жасалган идишти эгер эшик ачылуу 9 21

Комплектациясы комплектациясы 23

Сурот 10 табличкасы 23

Табличкасы 1 техникалык муноздомо 23

Табличкасы 2 комплектациясы 23

Техникалык муноздомо жана анын комплектациясы 1 жана 2 таблицада корсотулгон 3 буюмдун табличкасында техникалык муноздомолору орус тилинде корсотулгон 8 суротундо корсотулгон муноздома ата лыштарын буюмдагы табличкада корсотулгон аталыштары менен салыштырып коруу зарыл 23

Техникалык муноздомосу жана 23
