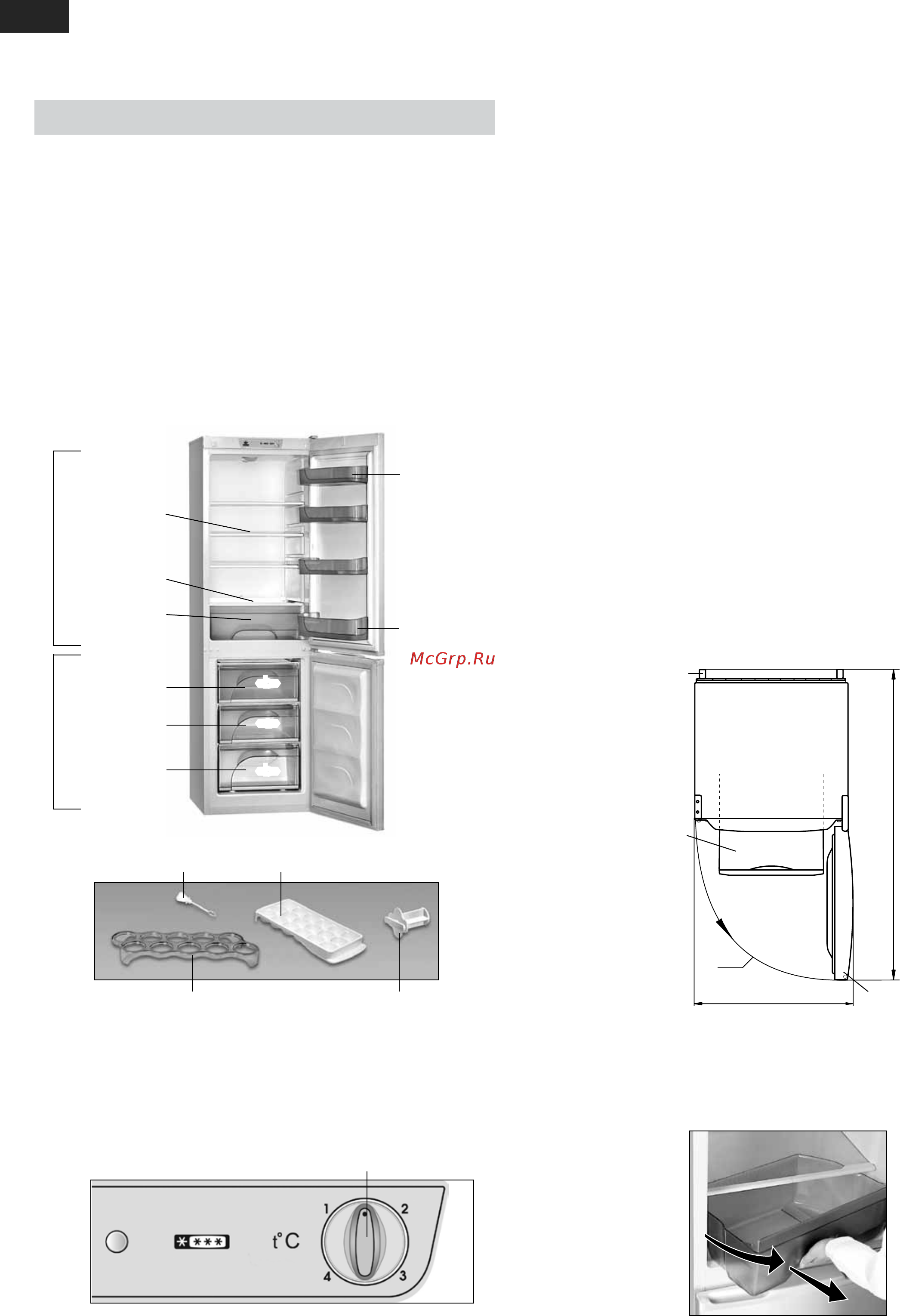

12
RON
1 DESCRIEREA FRIGIDERULUI
1.1 Frigiderul este destinat pentru congelarea şi păstrarea de lungă
durată a alimentelor congelate, prepararea gheţii alimentare în CC; pentru
răcirea şi păstrarea pe termen scurt a produselor alimentare, băuturilor,
fructelor şi legumelor în CF în conformitate cu gura 1.
1.2 Este necesar ca frigiderul să funcţioneze la temperatura mediului
ambiant de la plus 16
0
С până la plus 32
0
С.
1.3 Spaţiul total necesar pentru funcţionarea frigiderului se determină
de dimensiunile de gabarit, indicate în milimetri în gura 2. Pentru
extragerea liberă a componentelor din frigider este necesar de deschis
uşa la unghiul nu mai mic de 90
0
.
1.4 Elementul de reglare a temperaturii din frigider, în conformitate
cu Figura 3 este butonul de reglare a temperaturii, care se aă deasupra
uşa CC
1100
Figura 2 – Frigider (vedere de sus)
sertar
distanţier
distanţier
90
0
555
buton de reglare a temperaturii
Figura 3 – Reglarea temperaturii
CF. Butonul se roteşte în sensul acelor de ceasornic sau în sensul contrar
al acestora şi are diviziuni numerice. Diviziunea “1” corespunde celei mai
joase setări de temperatură (răcire minimă) în camera frigorică, diviziunea
“4” – celei mai înalte setări de temperatură (răcire maximă).
1.5 Pentru a extrage sertarul pentru legume şi fructe din CF
(la deschiderea uşii frigiderului la un unghi nu mai mare de 90
0
), în
conformitate cu gura 4 trebuie:
– să trageţi sertarul spre sine până la oprirea acestuia în uşa
deschisă a CF;
– să întoarceţi sertarul în partea de deschidere a uşii şi să-l scoateţi
din frigider.
1.6 Sertarele CC au câte un mâner pe panoul frontal pentru a facilita
încărcarea şi descărcarea produselor, şi mânere pe părţile laterale (cu
excepţia sertarului de jos) pentru deplasarea în afara frigiderului, în
conformitate cu gura 5.
I — camera de congelare (CC):
« a » - zona de congelare şi păstrare; « b » - zona de păstrare ;
II — camera rgorică, pentru păstrarea produselor proaspete (CF)
I
II
sertar (de jos)
sertar
sertar (pentru
legume şi fructe)
raft sticlă
(de jos)
raft adânc
pe uşă
raft adânc
pe uşă
sertar
raft sticlă
Figura 1 – Frigider şi piese componente
suport pentru ouă
piesă pentru desfundat taviţă pentru gheață
Figura 4 – Extragerea sertarului din frigider
«а»
«b»
«b»
