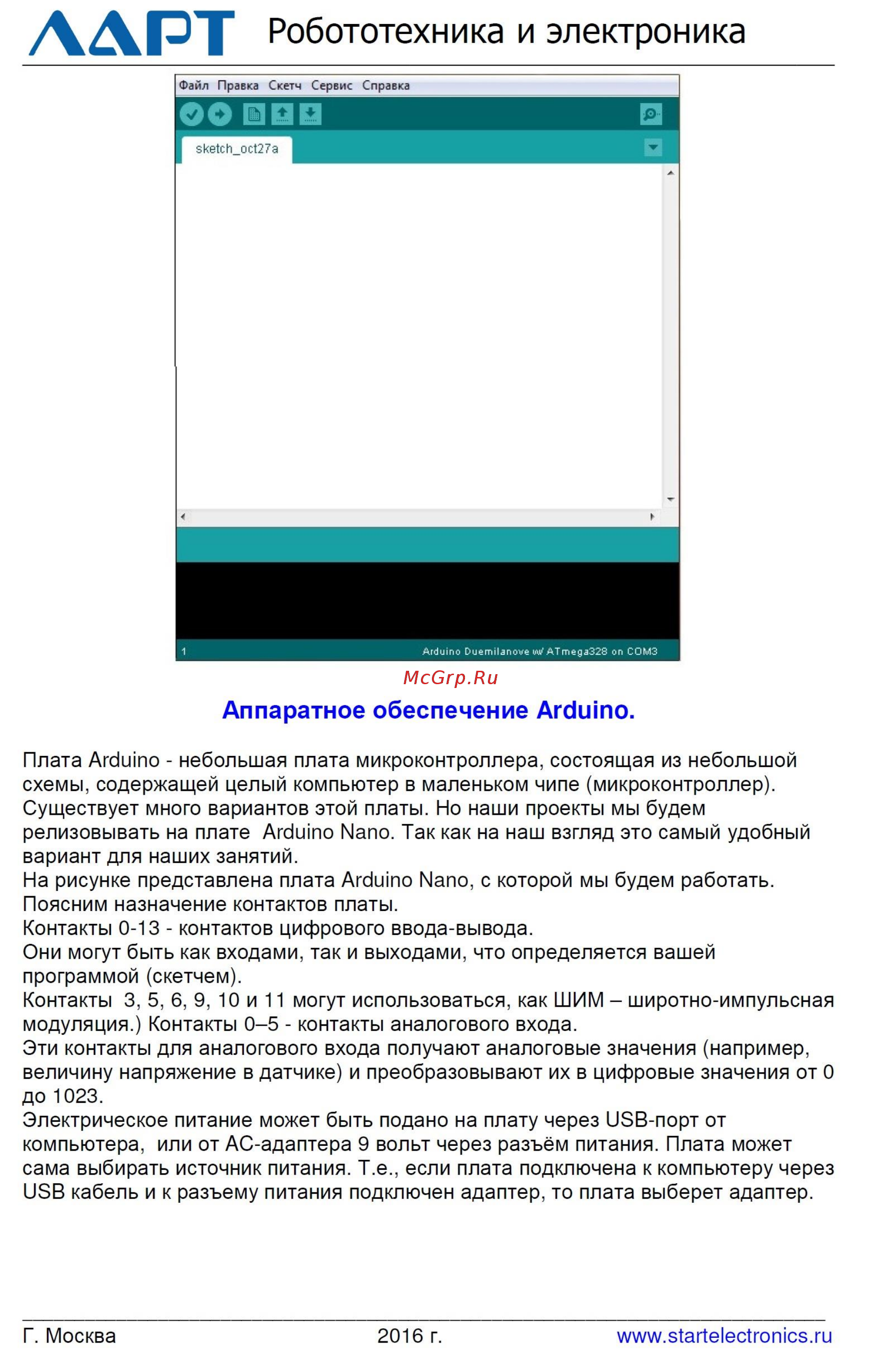

ААРТ Робототехника и электроника Аппаратное обеспечение Arduino Плата Arduino небольшая плата микроконтроллера состоящая из небольшой схемы содержащей целый компьютер в маленьком чипе микроконтроллер Существует много вариантов этой платы Но наши проекты мы будем релизовывать на плате Arduino Nano Так как на наш взгляд это самый удобный вариант для наших занятий На рисунке представлена плата Arduino Nano с которой мы будем работать Поясним назначение контактов платы Контакты 0 13 контактов цифрового ввода вывода Они могут быть как входами так и выходами что определяется вашей программой скетчем Контакты 3 5 6 9 10 и 11 могут использоваться как ШИМ широтно импульсная модуляция Контакты 0 5 контакты аналогового входа Эти контакты для аналогового входа получают аналоговые значения например величину напряжение в датчике и преобразовывают их в цифровые значения от 0 до 1023 Электрическое питание может быть подано на плату через USB порт от компьютера или от АС адаптера 9 вольт через разъём питания Плата может сама выбирать источник питания Т е если плата подключена к компьютеру через USB кабель и к разъему питания подключен адаптер то плата выберет адаптер Г Москва 2016 г www startelectronics ru
