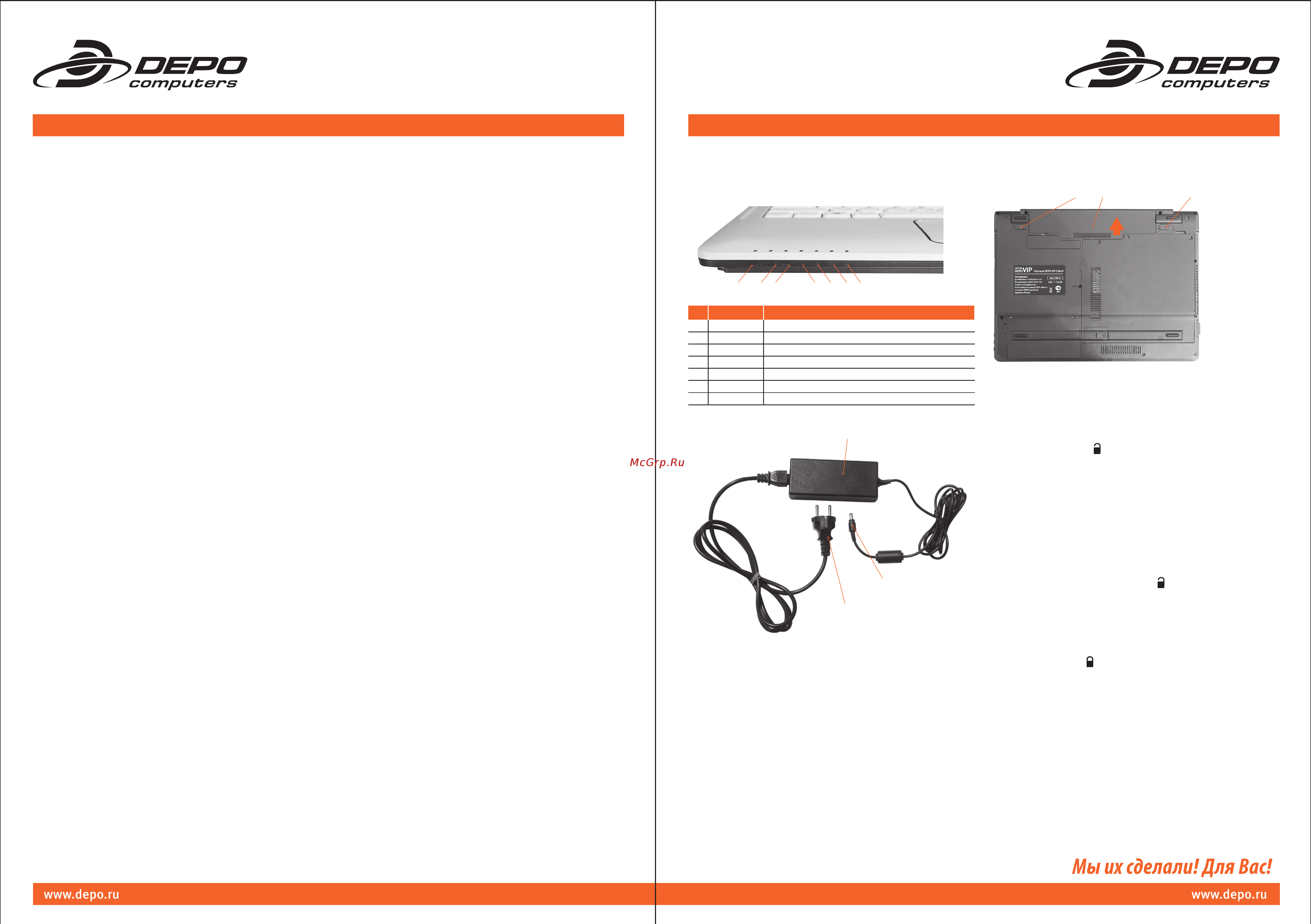

Depo C8410 [2/2] Компоненты ноутбука

№ Состояние Что означает

1 Светится Ноутбук включен («Cеть»)

2 Светится Идет зарядка батареи

3 Светится Беспроводная сеть WiFi включена

4 Светится Идет обращение к жесткому диску

5 Светится Активирована цифровая клавиатура

6 Светится Включен режим ввода заглавных букв (Caps Lock)

7 Светится Включен режим прокрутки (Scroll Lock)

Ноутбук DEPO VIP C8410

КРАТКОЕ ОПИСАНИЕ ЭЛЕМЕНТОВ НОУТБУКА

Вид сверху с открытой панелью (Рис. 1)

1. Кнопка включения/выключения питания

Чтобы включить ноутбук, нажмите и сразу отпустите кнопку

питания. Чтобы выключить ноутбук, нажмите кнопку

питания и удерживайте ее в нажатом состоянии 34сек.

2, 3, 4. Кнопки быстрого запуска

Кнопки быстрого запуска предназначены для запуска

некоторых приложений. Эти кнопки работают только

в ОС семейства Windows.

2. Нажатие этой кнопки запускает почтовую

программу, установленную в ОС Windows

по умолчанию, например, Outlook Express.

3. Нажатие этой кнопки запускает веббраузер,

установленный в операционной системе Windows

по умолчанию, например, Internet Explorer.

4. Сберегающий режим. Нажатие этой кнопки

переводит ноутбук в режим энергосбережения,

понижается яркость экрана, частота процессора.

5. Клавиатура

Клавиатура ноутбука используется для ввода

алфавитноцифровых и символьных данных.

6. Сенсорная панель (touchpad)

Сенсорная панель служит для управления курсором

и выбора объектов на экране. Функции аналогичны

функциям манипулятора «мышь». Левая и правая

кнопки сенсорной панели работают как левая

и правая кнопки стандартной мыши.

7. Экран ноутбука

Для отображения информации используется

полноцветный жидкокристаллический дисплей

на тонкопленочных транзисторах.

8. Webкамера

Используется при проведении видеоконференций,

позволяет передавать изображение по сети

и сохранять его на жестком диске.

9. Системные индикаторы

Светодиодные индикаторы свидетельствуют о состоянии

компонентов ноутбука. Эти индикаторы светятся, когда

тот или иной компонент системы в данный момент активен.

Вид сзади (Рис. 2)

10. Отсек установки батареи (батарея установлена)

Вид слева (Рис. 3)

11. Разъем для подключения адаптера питания

Разъем для подключения внешнего адаптера питания,

входящего в комплект. Обеспечивает питание ноутбука

от сети переменного тока и зарядку батарейного

источника питания.

КРАТКАЯ ИНСТРУКЦИЯ

КОМПОНЕНТЫ НОУТБУКА

Индикаторы обращения системы к устройствам

и функций клавиатуры

12. Разъем для подключения внешнего монитора

15контактный аналоговый VGAразъем для подключения

к ноутбуку внешнего монитора или проектора.

13. Разъем для подсоединения к локальной сети

Разъем RJ45 используется для подключения ноутбука

к локальной сети при помощи специального кабеля.

14. Два разъема USB 2.0

Разъемы универсальной последовательной шины

стандарта USB 2.0 позволяют подключать к ноутбуку

различные устройства, имеющие USBинтерфейс.

15. Устройство для работы с картами памяти

Разъем для установки карт памяти.

16. Разъем карт расширения PCIE

Разъем, предназначенный для установки дополнительных

карт расширения стандарта PCI Express (PCIE).

17. Вентиляционное отверстие

Служит для отвода тепла от внутренних элементов

ноутбука и их охлаждения.

Вид справа (Рис. 4)

18. Разъем SPDIF

Цифровой аудиовыход для профессиональной аудио

аппаратуры, имеющей возможность работать

с цифровыми данными.

19. Разъем аудиовхода

3,5мм разъем для подключения микрофона.

20. Разъем аудиовыхода

3,5мм разъем для подключения наушников или

внешних колонок.

21. Один разъем USB 2.0

Разъем универсальной последовательной шины

(стандарта USB 2.0) позволяет подключать к ноутбуку

различные устройства, имеющие USBинтерфейс.

22. Привод компактдисков (CDR, DVD/CDRW или DVDRW)

Тип привода CDR, DVD/CDRW или DVDRW, установленного

в ноутбуке, зависит от комплектации конкретной модели.

23. Разъем для подключения встроенного модема

к телефонной линии

Разъем для подключения телефонного кабеля

при использовании факса/модема.

24. Гнездо для замка безопасности Kensington

Позволяет закрепить специальный кабельблокиратор

Kensington и обеспечить дополнительную защиту

для предотвращения хищения ноутбука.

1. Вилка сетевого кабеля адаптера

Вилку сетевого кабеля адаптера подсоединяют

к розетке электрической сети.

2. Адаптер

Адаптер используется для преобразования

переменного тока электрической сети в постоянный,

необходимый для питания ноутбука.

3. Штекер кабеля постоянного тока

Штекер кабеля постоянного тока адаптера питания

подключается к разъему питания ноутбука.

Подключение адаптера питания

1. Подключите штекер кабеля постоянного тока

к разъему питания ноутбука.

2. Подключите вилку сетевого кабеля адаптера

к электрической сети.

Извлечение и установка аккумуляторной батареи

Адаптер питания

1 2

3 12

3 4 5 6 7

Рис. 6

Извлечение аккумулятора

1. Отключите ноутбук от электросети.

2. Переверните ноутбук нижней панелью вверх (Рис. 6).

3. Переведите блокиратор аккумулятора (1) в положение

«разблокировано ».

4. Плавно оттяните защелку аккумулятора (2)

и удерживайте ее до извлечения аккумулятора.

5. Извлеките аккумулятор (3) из отсека, плавно потянув

в направлении стрелки (4).

Установка аккумулятора

1. Отключите ноутбук от электросети.

2. Переверните ноутбук нижней панелью вверх (Рис. 6).

3. Убедитесь, что блокиратор аккумулятора (1) находится

в положении «разблокировано ».

4. Установите аккумулятор в отсек до щелчка.

Будьте внимательны! Установить аккумулятор можно

только в одном положении.

5. Убедитесь, что аккумулятор установлен правильно.

6. Передвиньте блокиратор аккумулятора (1) в положение

«заблокировано ».
