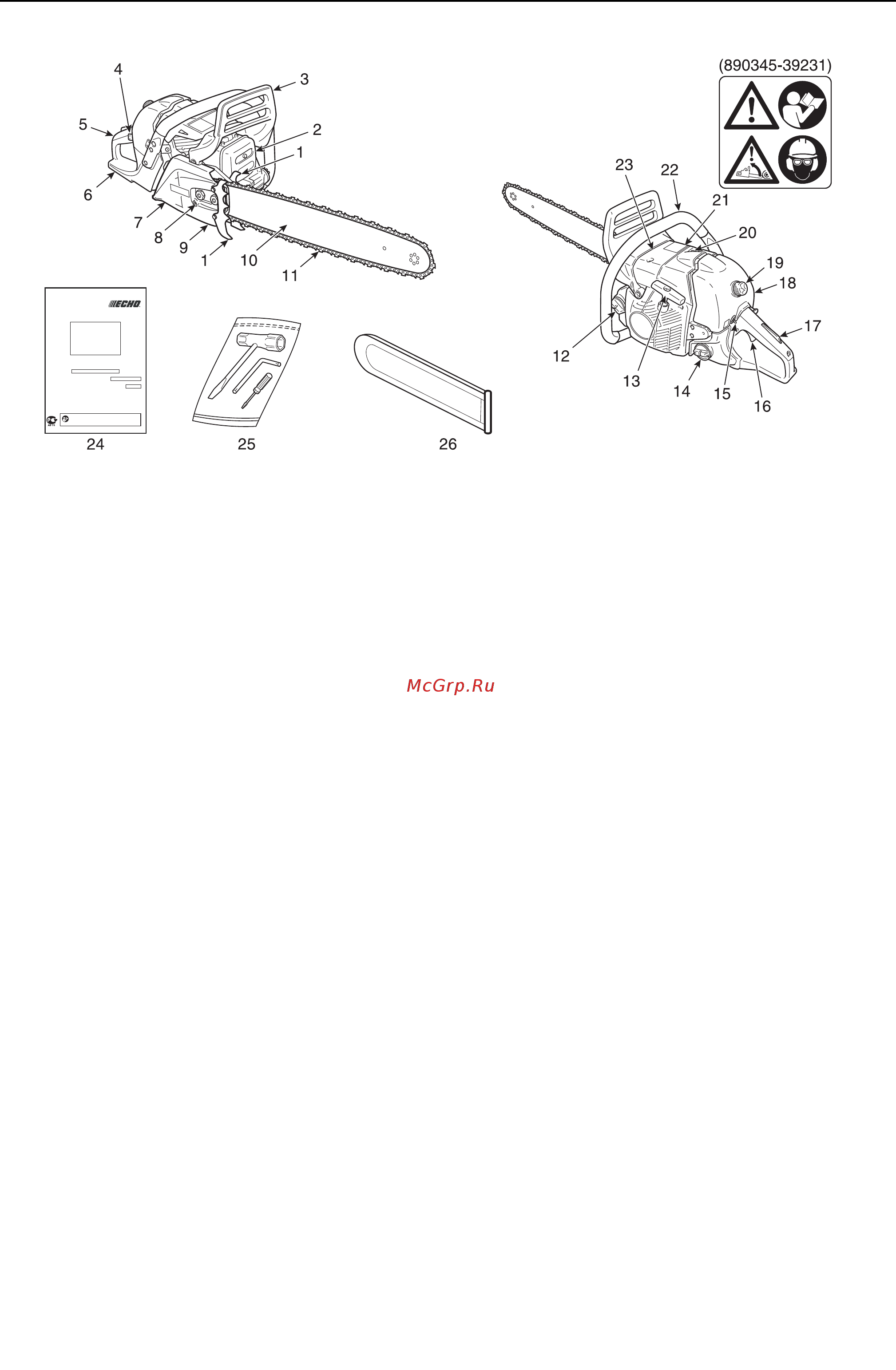

Описание 13 Рукоятка стартера Служит для пуска двигателя 14 Пробка топливного бака Служит для закрывания топливного бака 15 Выключатель зажигания Приспособление для подключения и отключения системы зажигания для запуска и останова двигателя 16 Курок дросселя Устройство управляемое нажатием пальца оператора и предназначенное для управления оборотами двигателя 17 Блокировка курка дросселя Защитное устройство которое нажимается для высвобождения курка дросселя предназначено для предотвращения случайного нажатия на курок дросселя 18 Крышка воздухоочистителя Закрывает воздушный фильтр 19 Фиксатор крышки воздухоочистителя Служит для установки крышки воздухоочистителя 20 Декомпрессионное устройство Данное устройство используется для снижения компрессии в цилиндрах для облегчения пуска 21 Предупредительная наклейка Артикул 89034539231 22 Передняя ручка для левой руки Ручка для удерживания пилы расположена на передней части кожуха двигателя 23 Кожух цилиндра двигателя Решетка через которую проходит поток охлаждающего воздуха Кожух закрывает цилиндр свечу зажигания и глушитель 24 Руководство по эксплуатации Поставляется в комплекте с инструментом Прочитайте перед началом работы чтобы усвоить надлежащие правила техники безопасности и сохраните как справочное пособие 25 Инструменты 13 х 19 мм Т образный ключ комбинированная отвертка свечной ключ Ь образный ключ и маленькая отвертка 26 Защитный чехол для пильной шины Съемное приспособление для зачехления пильной шины и пильной цепи в процессе транспортировки и в других случаях когда пила не используется 1 Зубчатый упор Приспособление размещенное в месте выхода пильной шины из корпуса которое служит точкой опоры во время контакта пилы с деревом или бревном 2 Глушитель Служит для снижения шума выпуска отработавших газов и гашения искр 3 Передний защитный щиток Щиток между передней ручкой пилы и пильной цепью предназначенный для защиты руки от травм и помогающий обеспечить контроль над бензопилой в случае если рука соскользнет с ручки Этот щиток используется для активизации тормоза цепи который предназначен для остановки вращения пильной цепи 4 Ручка управления воздушной заслонкой Устройство для обогащения воздушно топливной смеси в карбюраторе с целью облегчения пуска холодного двигателя 5 Задняя ручка для правой руки Ручка для удерживания пилы расположена вблизи задней части кожуха двигателя 6 Задний защитный щиток Удлинение нижней части задней ручки пилы для защиты руки от цепи в случае разрыва цепи или ее соскока с канавок пильной шины 7 Кожух сцепления Защитный кожух для пильной шины пильной цепи фрикционной муфты сцепления и привода цепи звездочки в процессе эксплуатации 8 Регулятор натяжения цепи Используется для регулировки натяжения цепи 9 Уловитель цепи Приспособление предназначенное для защиты правой руки оператора от возможного удара цепью в случае разрыва цепи или ее схода с направляющих канавок пильной шины во время пиления 10 Пильная шина Деталь на которой держится пильная цепь и которая направляет цепь 11 Пильная цепь Используется в качестве режущего рабочего элемента 12 Пробка масляного бака Служит для закрывания масляного бака 10
