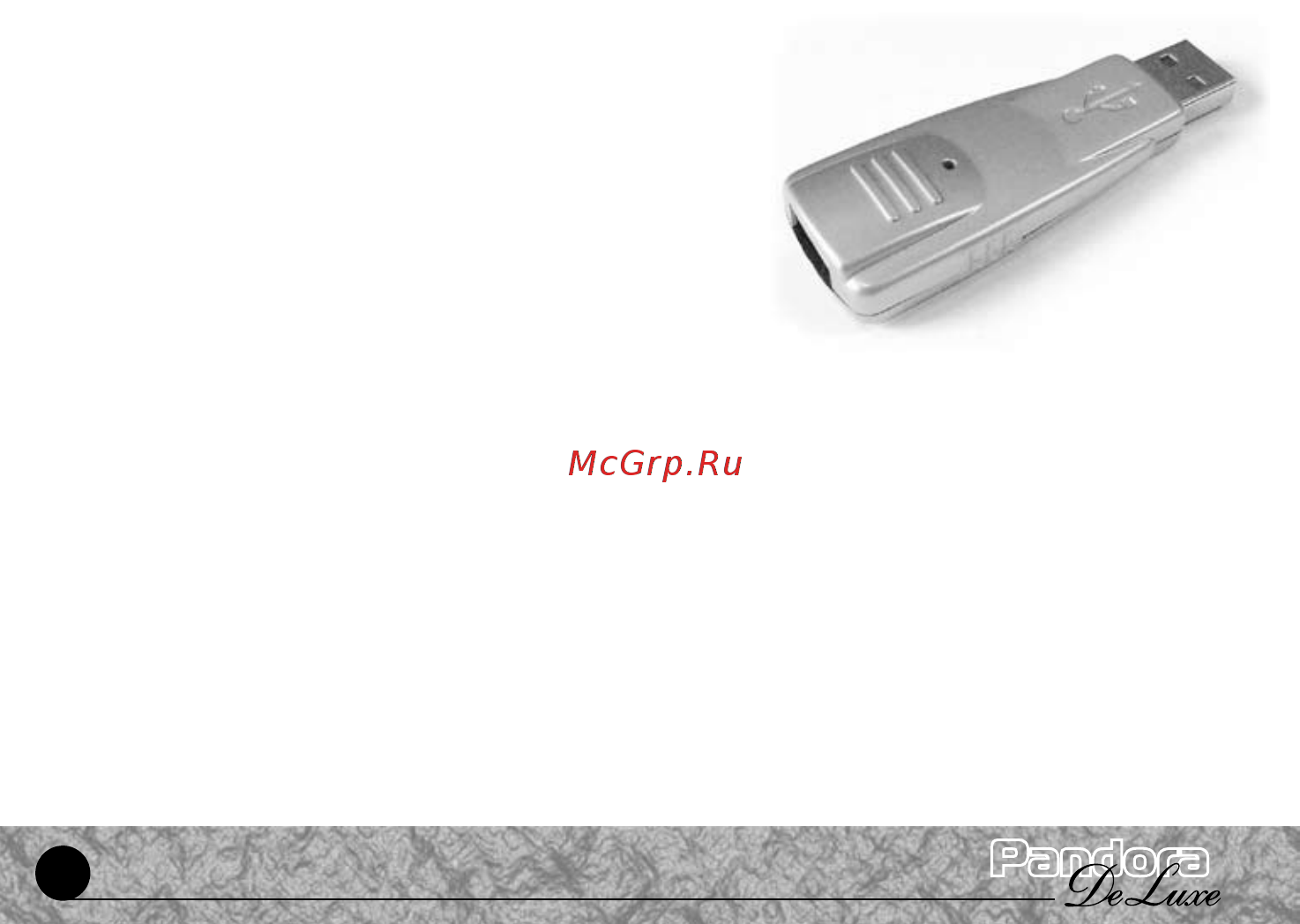

ввести номер требуемого подуровня кнопкой VALET Система подтвердит номер зелеными вспышками индикатора с короткими сигналами сирены и перейдет на этот подуровень Если номер был введен неправильно больше чем число подуровней в данном уровне то после серии зеленых и красных вспышек система будет ожидать нового ввода требуемого уровня и затем подуровня на индикаторе установится текущее значение выбранного подуровня красный или зеленый цвет Значение можно изменить с помощью кнопок брелока 1 или 2 При нажатии на кнопку VALET система запомнит значение и перейдет на следующий подуровень в этот момент можно ввести любой другой номер подуровня кнопкой VALET Помер нового подуровня сообщается так же зелеными вспышками индикатора Если все подуровни закончились то индикатор укажет на это зеленым и красными вспышками система будет ожидать ввода нового уровня для выхода из режима программирования и сохранения настроек достаточно включить зажигание на любом из вышеперечисленных этапов ПРИМЕЧАНИЕ Каждое нажатие кнопки VALET сопровождается оранжевой вспышкой индикатора состояния Пауза между нажатиям не должна превышать 1 сек Вернуться к заводским установкам позволяет п 1 10 2 Программирование системы с помощью компьютера Система позволяет программировать все настройки по интерфейсному кабелю при помощи компьютера При этом базовый блок может быть либо установлен на автомобиль либо программироваться на столе Программа считывает текущие настройки и позволяет их изменял В случае если базовый блок еще не установлен на автомобиль питание его во время программирования будет осуществлено по интерфейсному кабелю К базовому блоку системы необходимо подключить в этом случае кнопку VALET и двухцветный индикатор состояния для набора PIN кода входа в режим программирования Д1я осуществления данной опсрацш необходим модуль программирования RMP 01 RMP 02 и интерфейсный кабель Модуль вместе с управляющей программой и интерфейсным кабелем поставляется отдельно Подготовка включает следующие этапы подключить модуль в свободное USB гнездо компьютера система обнаружит устройство и предложит установил драйвер если ПО устанавливается впервые установить программное обеспечение прилагаемое в комплекте если оно еще не установлено перезагрузить компьютер если программное обеспечение установлено впервые подключите базовый блок автосигнализации V интерфейсным кабелем к модулю RMP 01 У войдите в режим программирования настроек путем ввода PIN кода далее необходимо следовать инструкции программного USB модуль RMP 01 RMP 02 обеспечения Системные требования для работы с модулем RMP 01 операционная система WINDOWS 98 МЕ 2000 ХР процессор не ниже Р 1 оперативная память не менее 128 Mb место на жестком диске не менее 50 Mb
