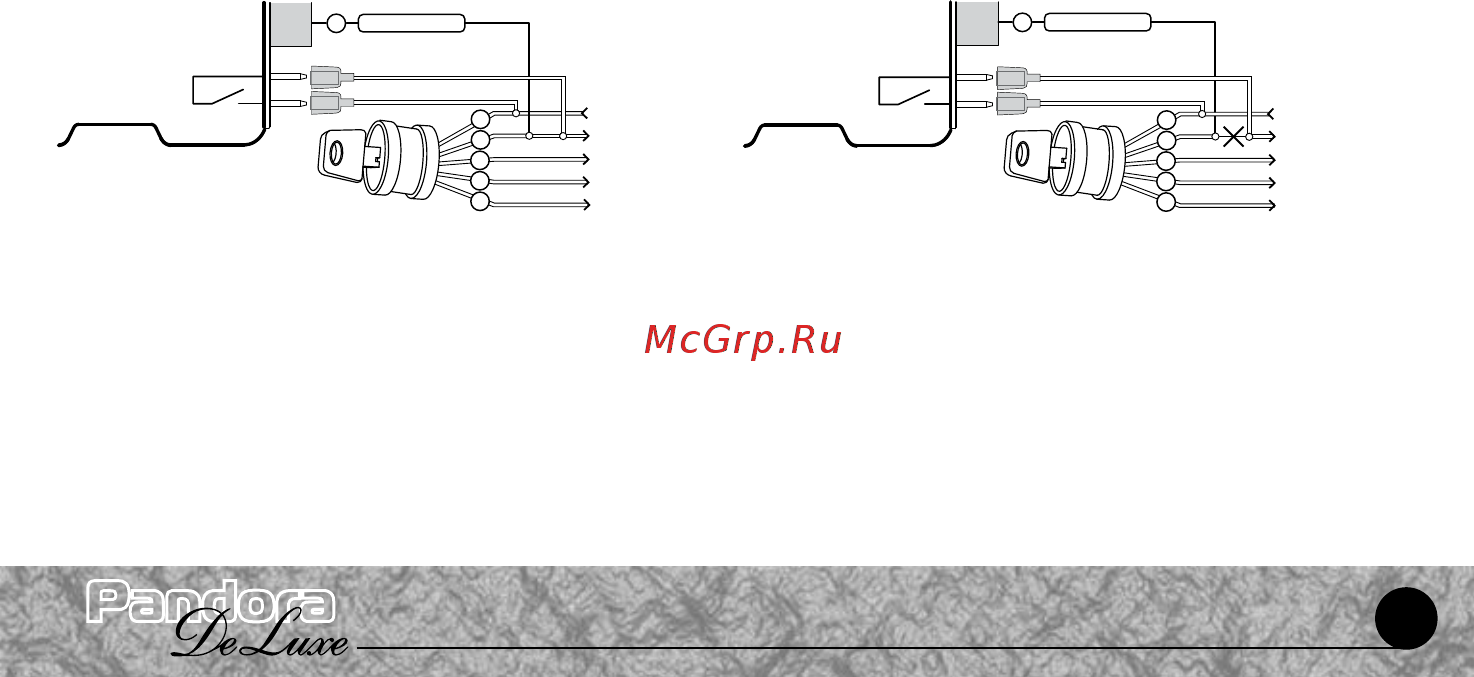

VALET индикатор включится оранжевым цветом При отпускании кнопки время будет зафиксировано система красными и зелеными вспышками индикатора подтвердит запись в память после чего индикатор гаснет и система ожидает ввода номера нового уровня Для удобства установки времени на данном подуровне каждая секунда удержания равняется одной минуте импульса поддержки зажигания То есть при удержании кнопки VALET 20 сек длительность импульса поддержки зажигания будет равна 20 мин Заводская установка 20 мин УРОВЕНЬ 1 10 Специальные функции В данном уровне определяются специальные функции управления системой Подуровень 1 10 1 разрешает функцию ANTI III JACK При запрещении данной функции будет невозможно включить с брелока как активный режим данной функции так и пассивный Заводская установка ЗАПРЕЩЕНО Подуровень 1 10 2 восстановление заводских настроек При установке данного уровня в состояние РАЗРЕШЕНО при выходе и повторном входе в режим программирования все настройки будут восстановлены до заводских Уровень автоматически будет переведен в состояние ЗАПРЕЩЕНО Заводская установка ЗАПРЕЩЕНО Подуровень 1 10 3 Использование одностороннего брелока для управления системой При включении данной функции отключается резервный не диалоговый алгоритм обработки команд Заводская установка РАЗРЕШЕНО Подуровень 1 10 4 Повышает чувствительность входа тахометра Необходим при подключении к форсункам электромагнитным клапанам системы питания инжекторных двигателей Заводская установка ЗАПРЕЩЕНО Подуровень 1 10 5 Изменяет адресацию термодатчнков Если к информационной шине подключен одни термодатчик то система принимает его за датчик температуры двигателя При подключении к шине двух датчиков может возникнуть необходимость изменить адресацию Заводская установка ЗАПРЕЩЕНО Подуровень I 10 6 Определяет логику1 работы реле поддержки зажигания турботаймера При разрешении данного пункта таймерный канал выбранный в п п 1 9 1 9 5 как реле ПЗ ТТ будет работать согласно параллельной схеме подключения По умолчанию этот пункт запрещен что соответствует типовой схеме подключения с разрывом Подуровень 1 10 7 Разрешает подачу дополнительного импульса запирания после останова двигателя в режиме охраны Если этот подуровень разрешен то при автозапу ске дистанционном запуске турботаймере поддержке зажигания и программной нейтрали через 1 секунду после останова двигателя выдается импульс на реле запирания Заводская установка ЗАПРЕЩЕНО УРОВЕНЬ 1 11 Работа таймерного канала СП 1 События включения В данном уровне определяются события при которых таймерный канал CII1 включается а также время его включения Подуровень 1 11 1 включение таймерного канала CHI при постановке на охрану Заводская установка ЗАПРЕЩЕНО Подуровень 1 11 2 включение таймерного канала CHI при снятии с охраны Заводская установка ЗАПРЕЩЕНО
