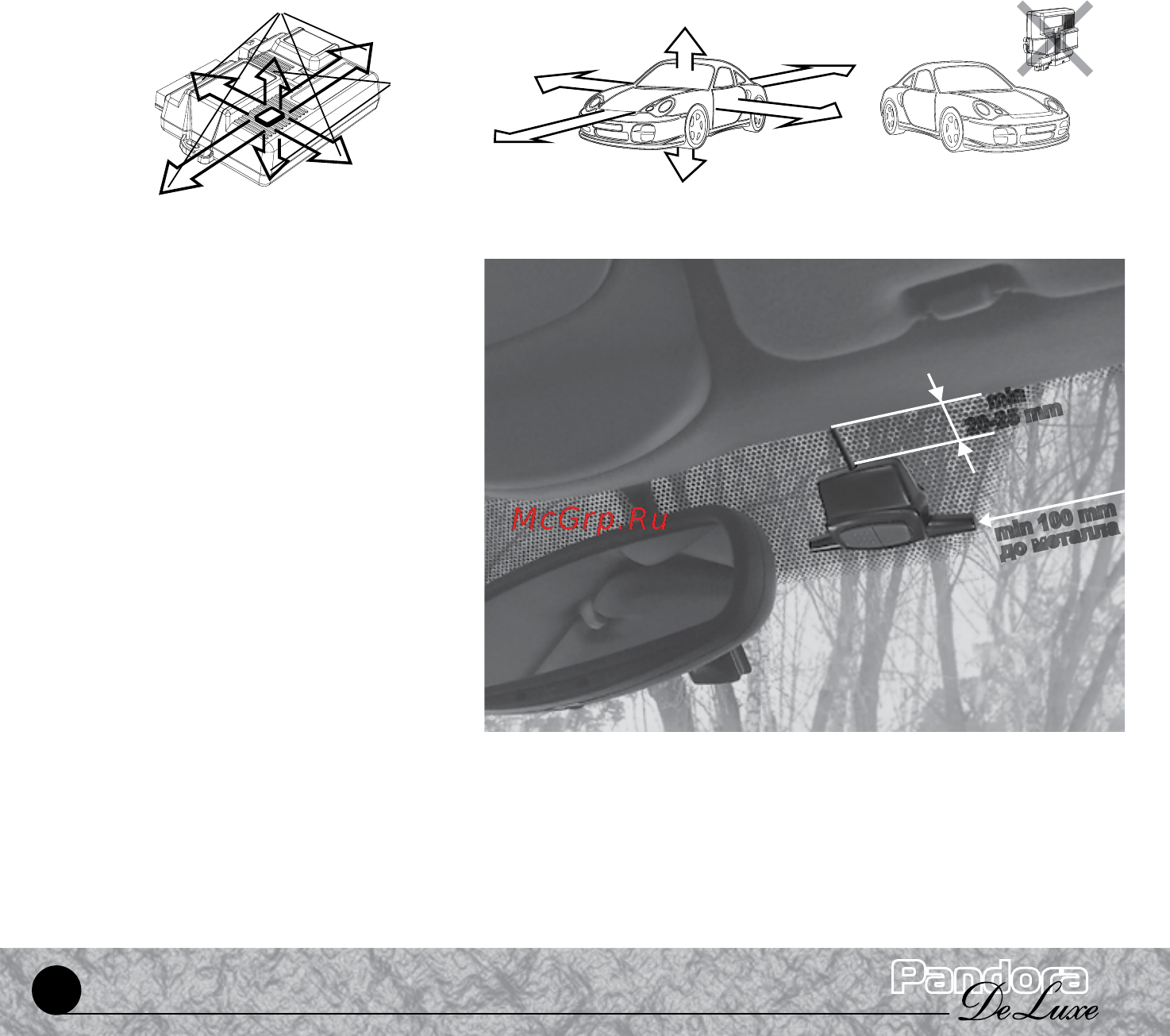

Размещение базового блока системы Базовый блок системы устанавливают в салоне автомобиля Обычно место расположения выбираютвблизи приборной панели или в районе центральной консоли для того чтобы уменьшить длину основной части коммутируемых проводов и избежать их наращивания Закрепить базовый блок системы можно винтами саморезами входящими в комплект либо пластиковой стяжкой либо при помощи двухсторонней липкой ленты на полимерной вспененной основе По при монтаже на липкую ленту необходимо иметь в виду что при на1 реве от солнечных лучей или салонного отопителя базовый блок может открепиться поэтому примите дополнительные меры ограничивающиеего перемещение в этом случае Данная модель оснащена встроенным цифровым датчиком ускорения на котором построено распознавание ударов перемещения и наклона Для достижения лучших результатов работы датчика необходимо учитывать его пространственную ориентацию под которую оптимизировано и программное обеспечение алгоритма цифровой адаптации Принципы выбора оптимального расположения базового блока приведены на картинке внизу Не рекомендуется распологать базовый блок в плоскости перпендикулярной направлению движения автомобиля По если при установке нет возможности следовать этим пожеланиям система максимально адаптируется автоматически по фактической ориентации но результат Размещение модуля приемо передатчика RF модуля К размещению КБ модуля стоит подойти с максимальной ответственностью поскольку от правильности и оптимальности выбора места его монтажа зависит реальная дальность как канала извещения так и командного канала КБ модуль устанавливается на остеклении автомобиля насколько возможно выше расположение лучей диполя горизонтальное При этом расстояние от металлических частей кузова должно быть не меньше 50 100мм Прокладывание кабеля от базового блока к КБмодулю предпочтительно вести в непосредственной близости от металлических частей кузова не допуская резких изгибов и повреждения изоляции При размещении модуля на остеклении обратите внимание на отсутствие металлизированного покрытия на стекле и встроенных отопителей Присутствие данных элементов на стекле в зоне монтажа способно в несколько раз сократить дальность функционирования радиоканала
