Pandora DeLuxe 1000i [25/48] Схема подключения автосигнализации

Содержание

• Pandora deluxe loooi 1
• Www alarmtrade ru e mail support alarmtrade ru 1
• Автомобильной системы охранной сигнализации 1
• Руководство по монтажу 1
• Техническая поддержка 1
• Обшиб требования к монтажу 2
• Размещение блоков системы 3
• Требования по безопасности 3
• Раз мешение базового блока системы 4
• Размещение индикатора состояния 4
• Размещение кнопки valet 4
• Размещение модуля приемо передатчика рг модуля 4
• Раз ме шени е датчи ка тем перату р ы д ви гателя 5
• Размещение датчика температуры салона 5
• Размещение контактора ключей тм i button 5
• Коммутация разъемных соединений 6
• Подключение концевых выключателей 6
• Подключение световой сигнализации 6
• Подключение сирены 6
• Подключение системы 6
• Call button тх signal gnd 5v rx signal 7
• Eluxe 1oooì 8
• Pandora 8
• Подключение датчиков контроля двигателя и тормоза 8
• Подключение дополнительных реле стартера и асс 8
• Deluxe 9
• Pandora deluxe 9
• Подключение датчиков температуры 9
• Подключение контактора и активация ключей тм button 9
• Таймерные каналы 9
• Использование двойного импульса на таймерных каналах 10
• Таблица возможных назначений таймерных каналов 11
• Pandora oeluxe 12
• Блокировки двигателя 12
• Pandora deluxe 13
• Нм 05 13
• Программирование модуля управления замком капота нм 05 13
• ___________ 14
• Еййййзёвгз х 14
• 2 зеленый 15
• Без изменения заводских установок 15
• Ей к 15
• Р черный 15
• Рис 14 15
• Сер черн серукрасн серый 15
• Сом 15
• Типовая схема использования таймерных каналов 15
• Pandora deluxe 16
• Реализация режима подле рж ка зажигания 16
• Реализация режима турботаймер 16
• Черный 16
• Pandora de lu хе 17
• Программирование системы 17
• Ручное программирование системы 17
• Программирование системы с помощью компьютера 18
• Таблица обших программируемых настроек системы 19
• 10 вариант включения встроенного реле зажигания 20
• 10 восстановление заводских настроек 20
• 10 изменение адресации термодатчиков 20
• 10 использование одностороннего брелока 20
• 10 повысить чувствительность входа тахометра 20
• 10 подача дополнительного импульса запирания после 20
• 10 режим anti ш jack 20
• 11 включать без ограничения времени 20
• 11 включать триггерно от кнопки на брелоке 20
• 11 включить на время 0 мин 20
• 11 включить при включении зажигания 20
• 11 включить при отключении зажигания 20
• 11 включить при отключении тревоги 20
• 11 включить при постановке на скрану 20
• 11 включить при снятии с охраны 20
• 11 включить при срабатывании тревоги 20
• 7 двойной импульс запирания 20
• 7 двойной импульс отпирания 20
• 7 длительность импульса комфорт 20
• 7 длительность импульса управления замками дверей 20
• 7 запирание дверей при включении зажигания и отпирание при выключении 20
• 7 импульс комфорт 20
• 7 использование таймерного канала снз для двухступенчатого отпирания дверей 20
• 7 отпирание дверей при снятии с охраны 20
• 8 блокировка открывания багажника с брелока в режиме охраны 20
• 8 управление замком багажника каналу сн4 20
• 8 управление замком багажника каналу сн5 20
• 9 время поддержки зажигания 0 час 20
• 9 турботаймер 1 мин 20
• 9 турботаймер 30 сек 20
• 9 управление пз тт по таймерному каналу сн 1 20
• 9 управление пз тт по таймерному каналу сн2 20
• 9 управление пз тт по таймерному каналу сн4 20
• 9 управление пз тт по таймерному каналу сн5 20
• 9 управление пз тт по таймерному каналу снз 20
• I 7 s использование таймерного канала сн4 для двухступенчатого отпирания дверей 20
• I 9 s турботаймер 2 мин 20
• I s длительность импульса управления замком багажника 20
• I s управление замком багажника каналу сн 1 20
• I s управление замком багажника каналу сн2 20
• I s управление замком багажника каналу снз 20
• Багажника 20
• Включения 20
• Глушения двигателя в режиме охраны 20
• Замок 20
• Поддержка зажигания функция 20
• Специальные 20
• Таймерный канал сн1 события 20
• Туроотаймера 20
• Функции 20
• Центральный 20
• Включать без ограничения времени 21
• Включать тригге рно от кнопки на брелоке 21
• Включать триггерно от кнопки на брелке 21
• Включать триггерно от кнопки на брелоке 21
• Включения 21
• Включить на время 0 мин 21
• Включить на время о мин 21
• Включить при включении зажигания 21
• Включить при отключении зажигания 21
• Включить при отключении тревоги 21
• Включить при постановке на охрану 21
• Включить при снятии с охраны 21
• Включить при срабатывании тревоги 21
• Время паузы 0 мин 21
• Использовать двойной импульс 21
• Отключения 21
• Отключить при включении зажигания 21
• Отключить при отключении зажигания 21
• Отключить при отключении тревоги 21
• Отключить при постановке на охрану 21
• Отключить при снятии с охраны 21
• Отключить при срабатывании тревоги 21
• Пауза перед включением 21
• Таймерный канал chi события 21
• Таймерный канал сиз события 21
• Таймерный канал сн 4 события 21
• Таймерный канал сн2 события 21
• Таймерный канал сн5 события 21
• 17 время паузы 0 мин 22
• 17 использовать двойной импульс 22
• 17 отключил при отключении зажигания 22
• 17 отключил при снятии с охраны 22
• 17 отключить при включении зажигания 22
• 17 отключить при отключении тревоги 22
• 17 отключить при постановке на охрану 22
• 17 отключить при срабатывании тревоги 22
• 17 пауза перед включением 22
• 18 время паузы 0 мин 22
• 18 использовать двойной импульс 22
• 18 отключил при включении зажигания 22
• 18 отключить при отключении зажигания 22
• 18 отключить при постановке на охрану 22
• 18 отключить при снятии с охраны 22
• 18 отключить при срабатывании тревоги 22
• 18 пауза перед включением 22
• 19 время паузы 0 мин 22
• 19 использовать двойной импульс 22
• 19 отключить при включении зажигания 22
• 19 отключить при отключении зажигания 22
• 19 отключить при отключении тревоги 22
• 19 отключить при постановке на охрану 22
• 19 отключить при снятии с охраны 22
• 19 отключить при срабатывании тревоги 22
• 19 пауза перед включением 22
• 20 время паузы 0 мин 22
• 20 использовать двойной импульс 22
• 20 отключил при включении зажигания 22
• 20 отключить при отключении зажигания 22
• 20 отключить при отключении тревоги 22
• 20 отключить при постановке на охрану 22
• 20 отключить при снятии с охраны 22
• 20 отключить при срабатывании тревоги 22
• 20 пауза перед включением 22
• I 1s отключить при отключении тревоги 22
• Отключения 22
• Таймерный канал сн2 события 22
• Таймерный канал сн4 события 22
• Таймерный канал сн5 события 22
• Таймерный канал снз события 22
• Таблица программируемых настроек дистанционного запуска двигателя меню программирования 2 23
• Схема подключения автосигнализации 25
• Диаграмма запуска и работы двигателя 27
• Типовая схема подключения системы 27
• Управления двигателем 27
• Описание обших программируемых настроек системы 28
• Уровень 1 1 28
• Уровень 1 2 28
• Уровень 1 3 29
• Уровень 1 4 30
• Уровень 1 5 30
• Уровень 1 6 31
• Уровень 1 7 32
• Pandora deluxe 33
• Уровень 1 8 33
• Уровень 1 9 33
• Уровень i 1o 34
• Уровень i ti 34
• Уровень 1 12 35
• Уровень 1 13 36
• Уровень 1 14 36
• Уровень 1 15 37
• Уровень 1 17 38
• Уровень 1 1б 38
• Уровень 1 18 39
• Уровень 1 19 40
• Уровень 1 20 40
• Запуска двигателя 41
• Описание программируемых настроек дистанционного 41
• Уровень 11 1 41
• Уровень 11 2 42
• Уровень 11 3 42
• Уровень 11 4 43
• Уровень 11 5 43
• Уровень 11 7 44
• Уровень н б 44
• Подуровень 11 11 45
• Уровень 11 10 45
• Уровень 11 8 45
• Уровень 11 9 45
• Технические данные 46
• Места расположения основных блоков системы 47
• Внимание часть функций указанных в таблице доступны толью в случае их программирования в настройках по умолчанию они могут быть дезактивированы 48
• Из режима тревоги система выходит при нажатии любой кнопки брелока 48
• Назначение кнопок брелоков 48

Похожие устройства

• Pandora DeLuxe 1000 Полное руководство по эксплуатации
• Pandora DeLuxe 1000 Краткое руководство по эксплуатации
• Pandora DeLuxe 1000 Руководство по монтажу
• Pandora RX-200 Руководство по эксплуатации
• Pandora RX-200 Руководство по монтажу
• Pandora RX-175 Руководство по монтажу и эксплуатации
• Pandora RX-155 Руководство по монтажу и эксплуатации
• Pandora RX-151 Руководство по монтажу и эксплуатации
• Pandora RX-100 Руководство по монтажу и эксплуатации
• Elitech эт 800 Инструкция по эксплуатации
• Elitech эт 1000 Инструкция по эксплуатации
• Elitech кб 400км про Инструкция по эксплуатации
• Elitech лд 30н Инструкция по эксплуатации
• Elitech аис 330пт Инструкция по эксплуатации
• Elitech ср 1825р Инструкция по эксплуатации
• Elitech стр 1833э Инструкция по эксплуатации
• Elitech он 36 Инструкция по эксплуатации
• Elitech стр 1531 Инструкция по эксплуатации
• Elitech кб 70 Инструкция по эксплуатации
• Elitech м 1600рб Инструкция по эксплуатации

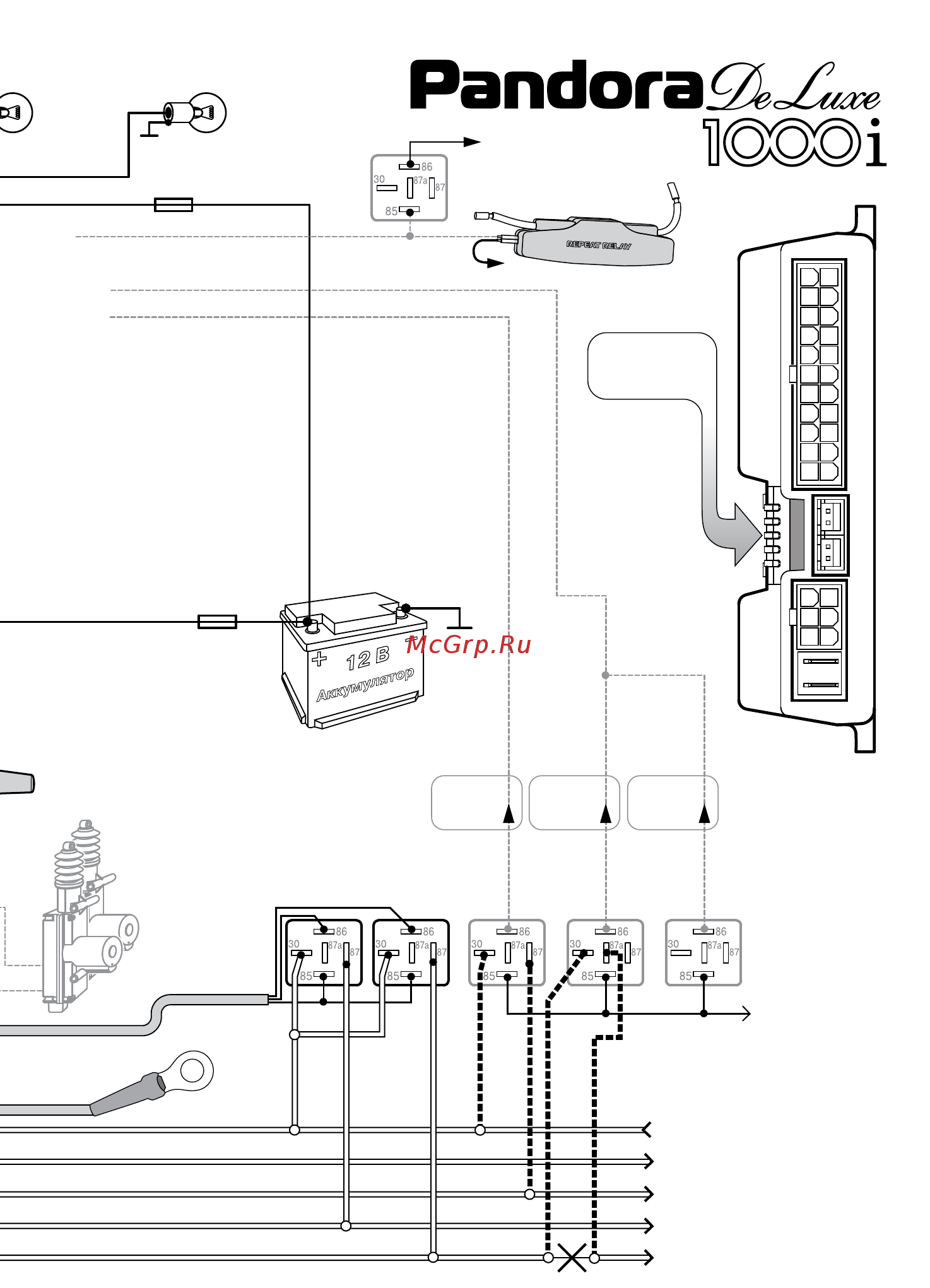

Схема подключения автосигнализации Фонари правого поворота Фонари долевого поворота 2В Доп реле блокировки А 10А МИ Кодовое реле блокировки ВМ 102 1 1А 500тА включение с брелока к стеклоподъемникам I ЗООтА 12В ЗООтА ей салона Х1 Х2 Х4 В скобках указаны эчатели дверей салона Х5 Х7 заводские установки назначения дополнительных гажника под крышкой каналов СН1 СН5 ключатель капота Назначение можно из менигь через программирование ена асла лампы зарядки ахометра инжектора генератора хб хз эйтрали ручного тормоза дали тормоза ЗА хш Модуль приемо передатчика ____ кСНо киНЗ кСН2 3 4 кСН2 4 кСНЗ киНЗ I кСН2 4 Актуаторы замков цверей АСС Реле стартера I Реле Реле защиты зажигания 2 I стартера ИММ0О ЗАА 12В I ермодатчик двигателя 12В к замку зажигания Зажигание епип 1 10 6 Зажигание 2 АСС К реле стартера
