Jet pm2244 powermatic 1792244-ru [20/25] Размеры абразивных лент для шлифовального станка модели pm2244

10.0 Размеры абразивных лент для шлифовального станка модели PM2244

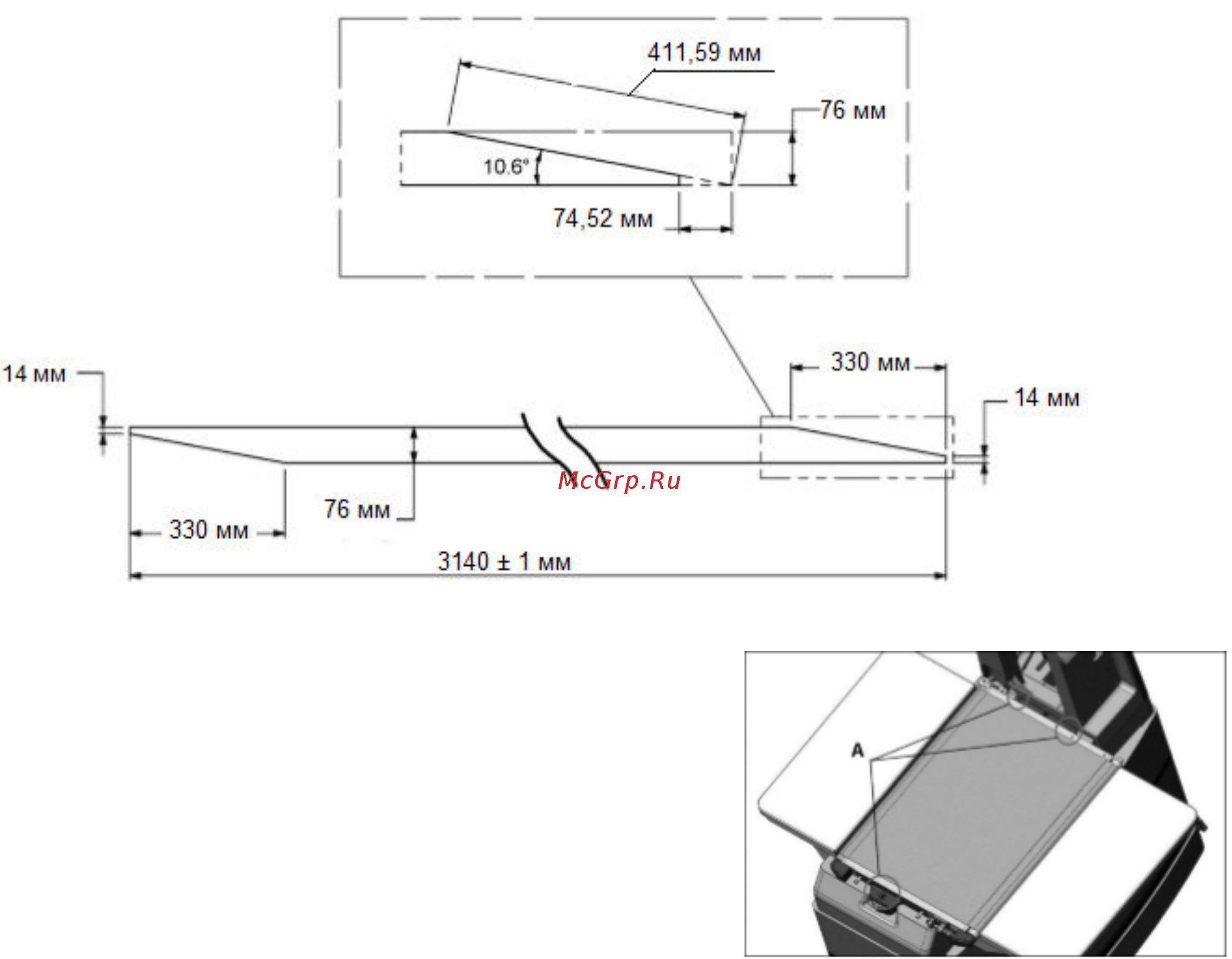

Воспользуйтесь данной схемой для раскроя неоригинальных абразивных лент на нужный размер (или используйте

в качестве шаблона новую ленту, поставляемую компанией Powermatic).

Рис. 20

11.0 Комплект направляющих

Артикул: PM2244-213

Направляющие значительно сокращают количество

работ по регулировке хода ленты транспортера. Они

уже установлены на шлифовальный станок. При

необходимости переустановки или замены

направляющих, выполните следующие шаги:

1. Отключите станок от источника питания.

2. Поднимите барабан в крайнее верхнее

положение и снимите боковую крышку (Рис.

10).

3. Ослабьте гайки натяжных винтов с обеих

сторон транспортера, чтобы ослабить

натяжение ленты, и отведите приводной

ролик до конца вовнутрь.

4. Открутите 3 винта (А, Рис. 21), которые

крепят стол транспортера к основанию.

Рис. 21

5. Поднимите стол транспортера и выведите

его из станка. Переверните стол вверх дном.

Будьте осторожны, чтобы не повредить ленту

транспортера.

6. Направляющая расположена с нижней

стороны настила транспортера рядом с

неприводным роликом (Рис. 22). Задняя

часть направляющей намагничена и таким

образом она крепится к боковой стенке

настила транспортера. Не устанавливайте
