9
5.6 Ручки фиксации колес
Прикрутите ручки фиксации колес (Е, Рис. 2) через
резьбовые отверстия с боковой стороны тумбы.
Перед работой на
шлифовальном станке
всегда затягивайте ручки
фиксации колес.
5.7 Отвод пыли
Для обеспечения безопасных условий труда и
продолжительного срока службы абразивной ленты
отвод пыли является обязательной мерой.
Шлифовальный станок модели РМ2244 имеет 100 мм
вытяжной штуцер. С помощью хомута (Рис. 4)
подсоедините к штуцеру 100 мм шланг для сбора
пыли и подключите станок к
высокопроизводительной вытяжной установке (мин.
производительность 23 м
3
/мин).

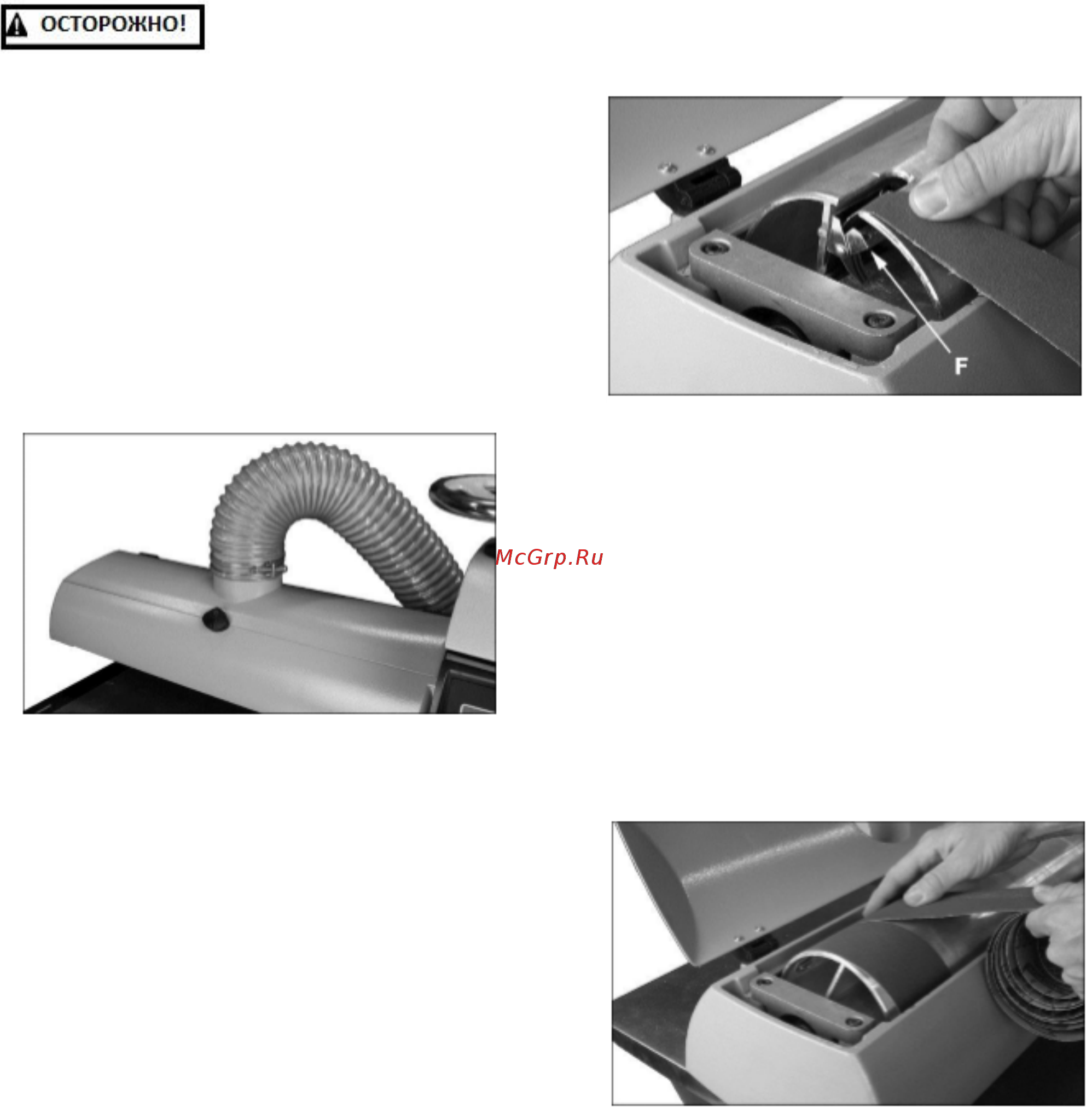

Рис. 4 (шланг и хомут не прилагаются)
5.8 Установка абразивной ленты
Правильное закрепление абразивной ленты на
барабане является важным фактором для
достижения высокой производительности
шлифования.
На барабане предварительно установлена
абразивная лента зернистостью 80 и шириной 75 мм.
Также в наличии имеются абразивные ленты
различной зернистости, предварительно
раскроенные
на нужный размер; см. разд. 10.0.
(СОВЕТ: если вы используете неоригинальную
абразивную ленту, в качестве шаблона для быстрой
подгонки воспользуйтесь новой лентой,
поставляемой компанией Powermatic. Другой
вариант: на Рис. 20 приведена схема с размерами
для раскроя ленты.)
1. Прижмите зажимной рычаг (F, Рис. 5) на
внешнем (левом) конце барабана и
проденьте клиновидный конец абразивной
ленты через прорезь в зажиме, как показано
на рисунке. Заведите в зажим примерно 75
мм абразивной ленты. Выровняйте косую
кромку ленты с левым краем барабана.
2. Отпустите зажимной рычаг, чтобы
зафиксировать ленту.
Рис. 5
3. Начните обматывать абразивную ленту
вокруг барабана. Косая кромка ленты должна
идти по краю барабана.
4. Продолжайте наматывать ленту по спирали,
одной рукой вращая барабан, а другой
направляя ленту. См. Рис. 6.
При правильной намотке витки абразивной ленты не
должны перекрывать друг друга. Витки должны
располагаться вплотную друг к другу, либо с
небольшим зазором.
Последний виток перед заведением абразивной
ленты во внутренний зажим должен иметь зазор 1,6-
1,4 мм (см. Рис. 7).
Рис. 6
5. Прижмите внутренний притягивающий рычаг
(G, Рис. 7) вставьте задний конец ленты до
конца насколько это возможно. При
