Jet pj-1285hh powermatic с ножевым валом helical 1791308-ruhh [10/42] Преобразование напряжения

убедитесь, что предохранители сняты и

выключатели отключены в той цепи, куда

подключается станок.

Повесьте предупредительную табличку на

патрон предохранителя или на выключатель

во избежание включения во время работ с

проводкой станка. При проведении работ с

проводкой станка всегда соблюдайте

правила блокировки и маркировки

оборудования.

8.1 Преобразование напряжения

Электрическая проводка фуговального

станка модели 1285 рассчитана на 3-фазную

сеть напряжением 400 В.

9.0 Регулировка

Перед регулировкой

станка отключите его

от источника питания.

9.1 Натяжение приводного ремня

Чтобы проверить натяжение приводного

ремня:

1. Открутите три колпачковые гайки и

плоские шайбы на крышке шкива с

помощью 14 мм гаечного ключа. Снимите

крышку, чтобы открыть ремни и шкивы.

См. Рис. 9.

ПРИМЕЧАНИЕ: шестигранные гайки и

плоские шайбы на шпильках (А, Рис. 9)

следует оставить на месте; они не дают

крышке шкива изгибаться при затягивании

колпачковых гаек.

2. При умеренном надавливании на ремень

пальцами посередине между шкивами он

должен иметь небольшой прогиб (Рис.

10).

3. Если натяжение ремня необходимо

увеличить, ослабьте нижнюю

шестигранную гайку (Рис. 11, А) на

основании двигателя с помощью 19 мм

гаечного ключа.

4. Поворачивайте верхнюю шестигранную

гайку (В, Рис. 11) по часовой стрелке до

тех пор, пока не будет достигнуто нужное

натяжение ремня.

5. Снова затяните нижнюю шестигранную

гайку (А, Рис. 11).

ПРИМЕЧАНИЕ: После первых нескольких

рабочих операций ремни следует снова

проверить, так как они могут незначительно

растянуться в процессе приработки.

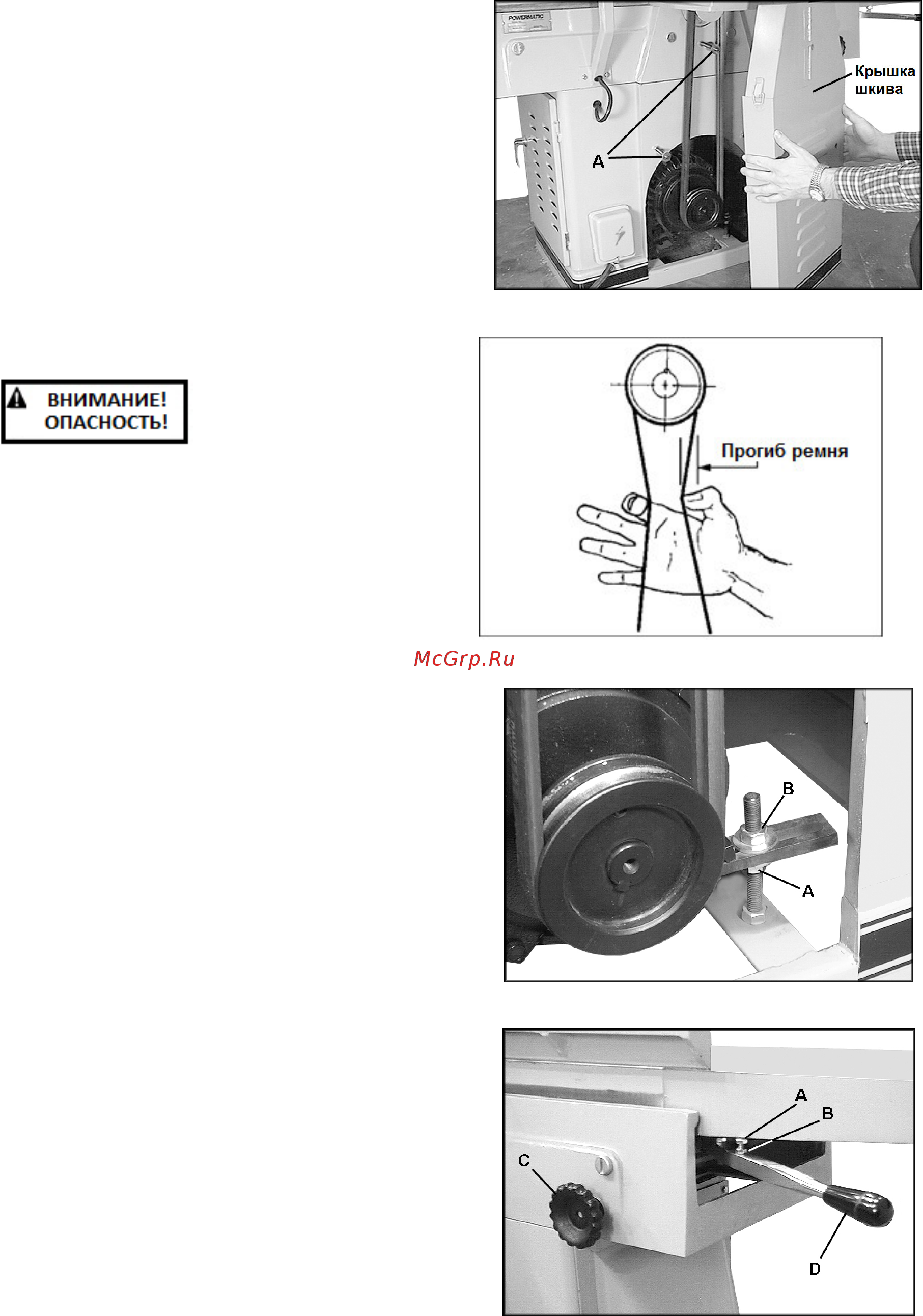

Рис. 9

Рис. 10

Рис. 11

Рис. 12
