стола, как показано на Рис. 2
2. Возьмите 2 винта с внутр.
шестигранником и 2 контршайбы (см.
Рис. 2) и надежно затяните винты с
помощью 10 мм шестигранного ключа.
7.2 Консоль переключателя
Консоль (Рис. 3), на которой расположена
кнопка включения/выключения, в целях
транспортировки установлен в нижнее
положение. Консоль необходимо повернуть в
верхнее положение, как показано на рисунке.
Затяните два винта с помощью 10 мм ключа.
7.3 Вытяжной штуцер
Перед присоединением вытяжного штуцера
убедитесь, что отверстие лотка для сбора
пыли закрыто крышкой, как показано на Рис.
4.
Прикрутите вытяжной штуцер к стенду
фуговального станка с помощью семи
1/4”х1/2” винтов с внутр. шестигранником и
семи 1/4” контршайб (Рис. 5).
Рекомендуется подключить к
пылевыпускному отверстию вытяжную
систему с производительностью как минимум
23 м
3
/мин через шланг диаметром 101,5 мм.
8.0 Инструкции по заземлению
Подключение к
электросети должно
производиться
квалифицированным
электриком с соблюдением всех
соответствующих правил. Станок следует
должным образом заземлить во
избежание поражения электрическим
током и получения смертельных травм.
Станок должен быть заземлен. В случае
неисправной работы или поломки станка
заземление создает линию наименьшего
сопротивления для тока, что уменьшает риск
поражения электрическим током.
Убедитесь, что напряжение источника
питания соответствует техническим
характеристикам, приведенным на табличке
электродвигателя фуговального станка.
Фуговальный станок модели 1285 может
быть оснащен соответствующей
штепсельной вилкой или подключаться к
электрическому щиту напрямую через
кабель. Если станок подключен к
электрическому щиту через кабель,
убедитесь, что оператор может отключить
станок от сети.
В процессе подключения станка через кабель

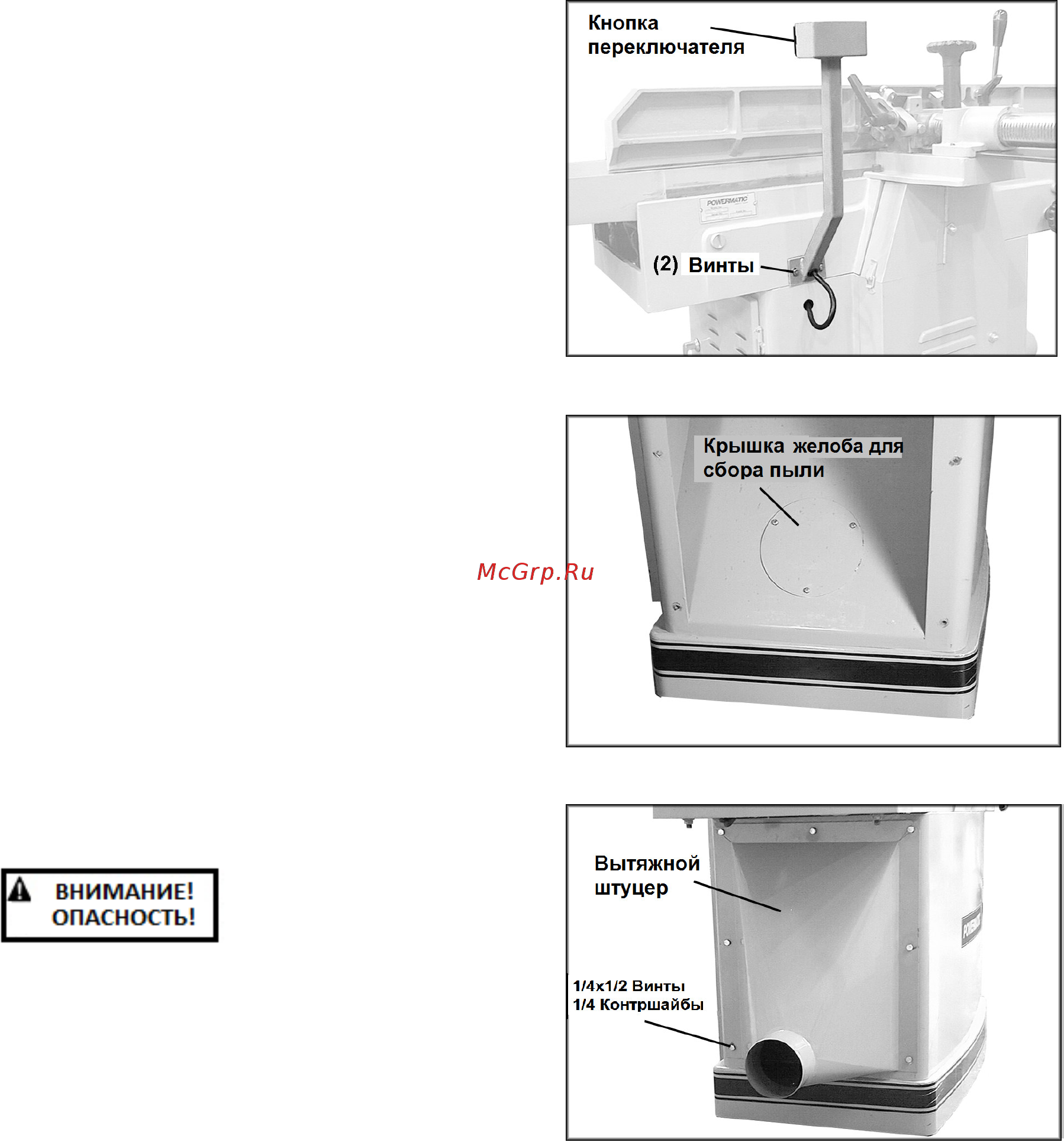

Рис. 3
Рис. 4
Рис. 5
