8
7.0 Сборка
Инструменты, необходимые для сборки:
10 мм шестигранный ключ (прилагается)
10-12 мм комбинированный гаечный ключ
(прилагается)
Вилочный погрузчик или подъемное
устройство со стропами
Крестовая отвертка
1. Снимите крышку и боковые стенки
транспортировочного контейнера.
2. Уберите с поддона вытяжной штуцер и
упор заготовки. Открутите винты,
крепящие станок к поддону.
3. Снимите станок с поддона с помощью
строп. Грузоподъемность строп должна
составлять не менее 346 кг. Стропы
следует провести под основаниями
столов, как показано на Рис. 1. Не
устанавливайте стропы под столами.
4. Фуговальный станок должен быть
установлен на твердом, ровном полу в
сухом помещении с достаточным
освещением и вентиляцией. Оставьте
достаточно места вокруг станка для
подачи и разгрузки заготовки, а также для
проведения регулярного технического
обслуживания. В дальнейшем станок
можно закрепить, прикрутив к полу с
помощью фиксирующих винтов через
отверстия с внутренней стороны стенда.
5. Станок оснащен шумоподавляющими
губками ножевого отверстия стола.
Однако, отражение звука от стен,
потолков и другого оборудования в
рабочем помещении должно быть
сведено к минимуму.
6. Открытые металлические части станка,
такие как стол и упор заготовки, на
заводе-изготовителе были покрыты
защитным слоем смазки, который
необходимо удалить с помощью мягкой
ветоши, смоченной в растворителе
(например, в керосине или уайт-спирите).
Не используйте для удаления защитного
покрытия ацетон, бензин или
разбавитель лака, а также абразивный
материал. Не допускайте попадания
растворителя на пластмассовые части
станка, так как он может их повредить.
7.1 Установка упора заготовки
1. Для установки упора на стол
воспользуйтесь помощью других
сотрудников. Отверстия в упоре следует
совместить с отверстиями в основании

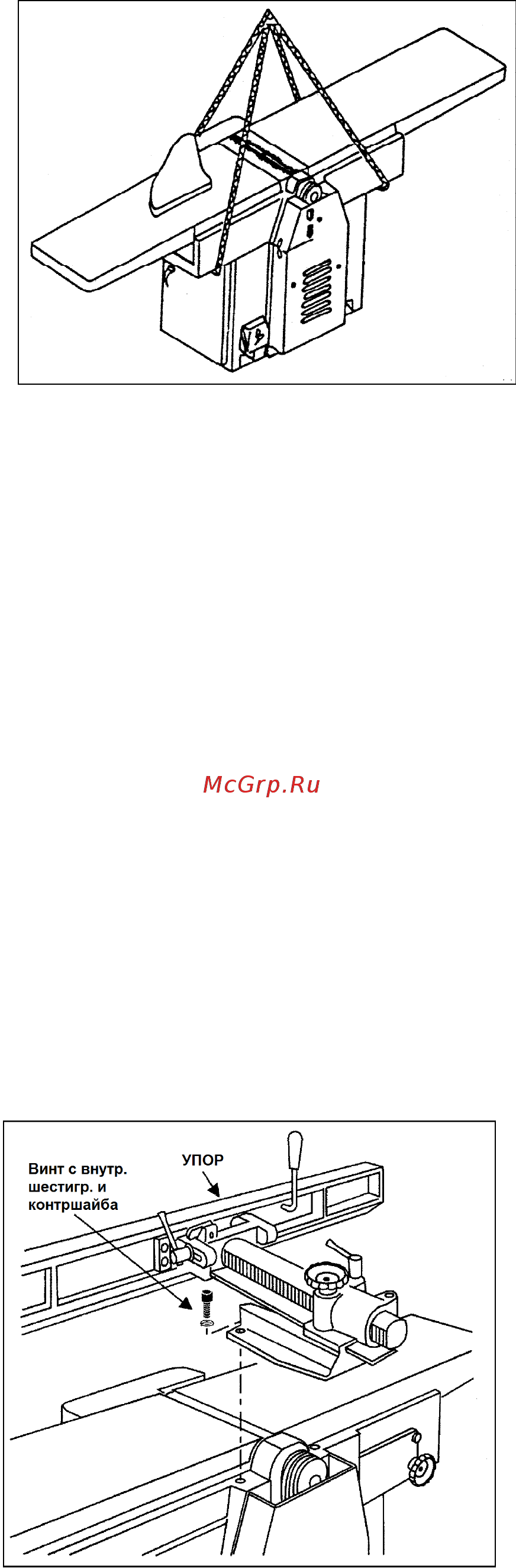

Рис.1
Рис. 2
