6.0 Распаковка
Откройте транспортировочный контейнер и
проверьте содержимое на предмет
повреждений при транспортировке. О любых
повреждениях следует немедленно сообщить
поставщику или в транспортную компанию.
Сравните содержимое контейнера со
следующим списком деталей и убедитесь в
их невредимости. О недостающих деталях,
если таковые имеются, следует сообщить
поставщику. Для проведения сборочных
операций, технического обслуживания и
безопасной работы на станке внимательно
прочтите инструкцию по эксплуатации.
ПРИМЕЧАНИЕ: гаечные ключи и шаблон для
установки ножей находятся внутри стенда
фуговального станка.
6.1 Содержимое
транспортировочного контейнера

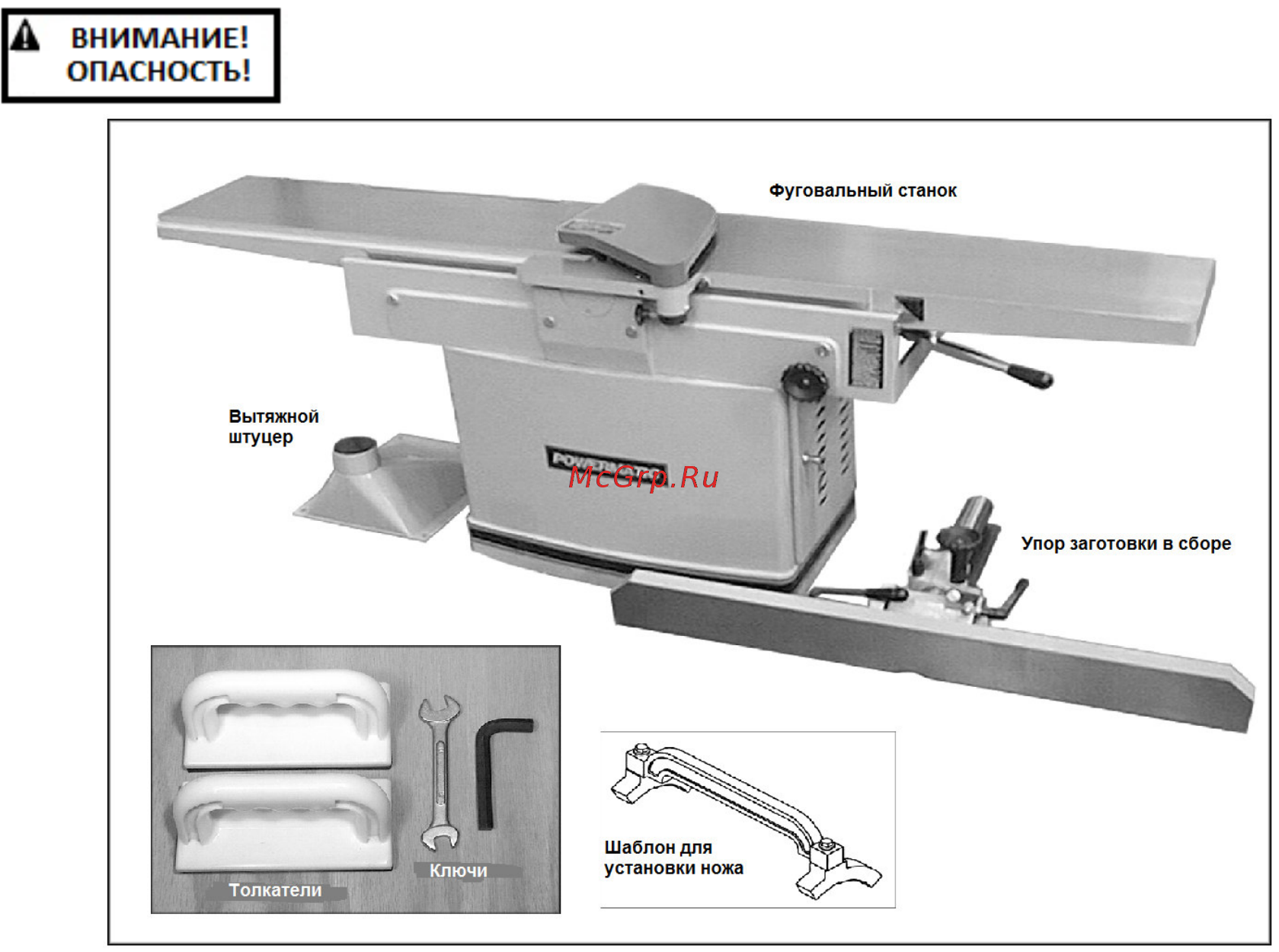

1 Фуговальный станок
1 Упор заготовки в сборе
1 Вытяжной штуцер
1 Шаблон для установки ножа (только для
ножевых валов с прямым расположением
ножей)
5 Шестигранных ключей, 3 мм, 5 мм, 6 мм,
8 мм, 10 мм
3 Комбинированных гаечных ключа, 10-12
мм, 12-14 мм, 17-19 мм
2 Толкателя
1 Шестигранный ключ на 5 мм (длинный, L-
образный, только для ножевых валов со
спиральным расположением ножей)
3 Шестигранный ключ на 5 мм (T-образный,
только для ножевых валов со
спиральным расположением ножей)
7 Прижимных планок, гаек, винтов (только
для ножевых валов со спиральным
расположением ножей)
8 Двусторонних стандартных ножей
(только для ножевого вала со
спиральным расположением ножей)
2 Ножа для шпунтов (только для ножевого
вала со спиральным расположением
ножей)
1 Инструкция по эксплуатации
