Подготовка ПДУ к работе

Для нормального функционирования ПДУ в качестве элементов питания необходимо использовать батарейки

тип AAA, 1,5 V.

Для установки батареек в ПДУ:

• Снимите крышку на задней панели ПДУ.

• Разместите элементы питания в нише для батареек в соответствии с маркировкой полярности на корпусе

ПДУ и на батарейках.

• Установите на место крышку, которая закрывает нишу для батареек.

Примечания:

• Если ПДУ не используется более одной недели, желательно удалить батарейки из ПДУ.

• Хранить ПДУ необходимо в сухом чистом месте.

• Дальность действия ПДУ составляет не более 7 метров при направлении на датчик приемника

ИК-сигналов под углом не более +/- 30°.

7. ПОДКЛЮЧЕНИЕ СИСТЕМЫ

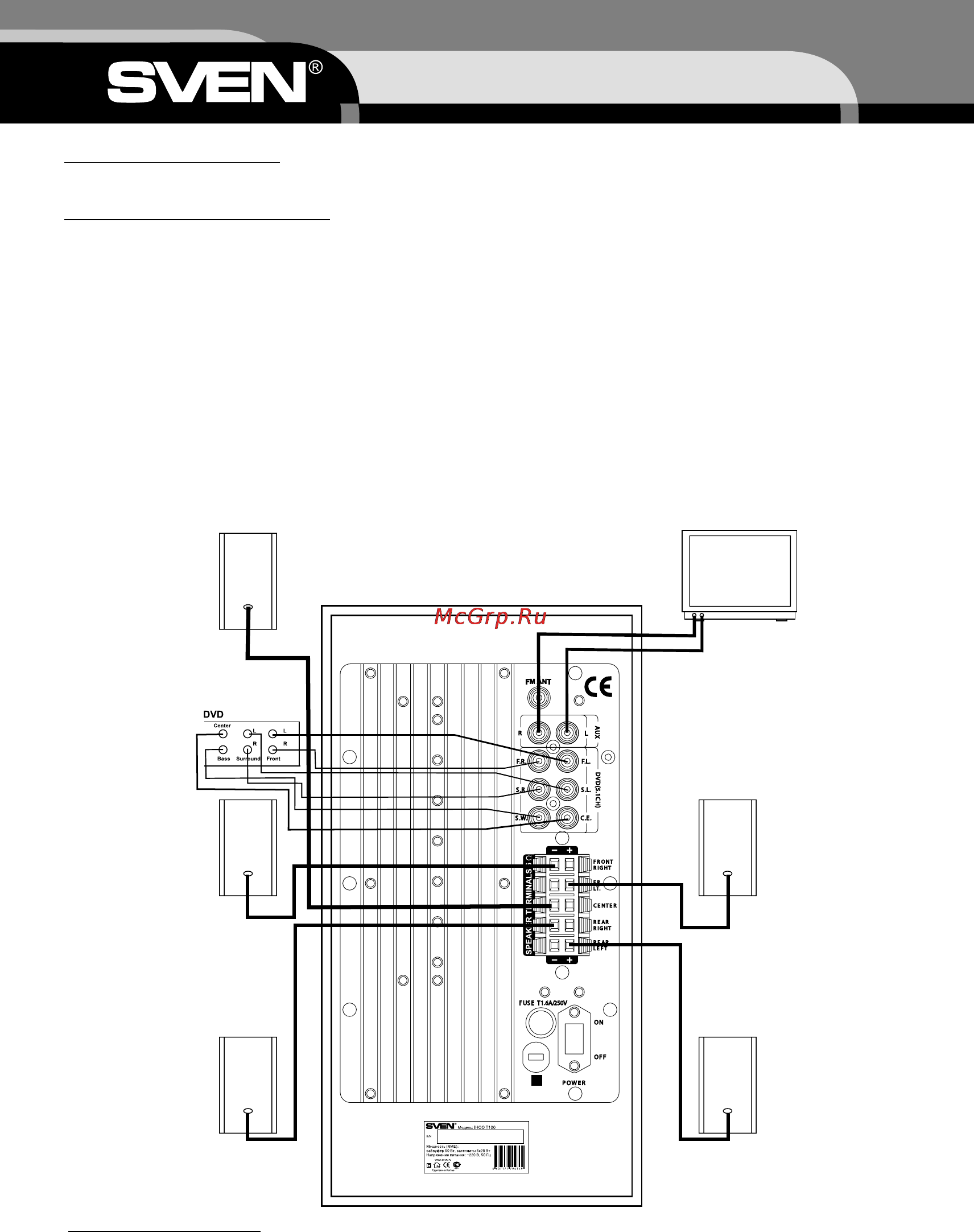

Предупреждение! Перед подключением источников сигнала и колонок необходимо обесточить акустическую

систему и подключаемые к ней источники. Подключение необходимо осуществлять в соответствии со схемой

на рисунке:

Подключение колонок

Рекомендуется одинаковая длина кабелей для подключения фронтальных колонок левого и правого канала,

а также тыловых колонок левого и правого канала.

Фронтальная

левая АС

Тыловая

левая АС

Фронтальная

правая АС

Тыловая

правая АС

Центральная АС

Телевизор
