4. ЭКСПЛУАТАЦИЯ

4.1. Распаковка

Откройте коробку. Извлеките все комплектующие детали и узлы.

Проверьте комплектность станка.

Очистите узлы и детали станка от консервационной смазки.

Внимание!

При монтаже и перемещении станка

рекомендуется использовать подъемные

механизмы и стропы грузоподъемностью не

менее 300 кг.

Перемещение станка грузоподъемным механизмом производите

согласно схеме строповки.

4.2. Сборка и регулирование

Монтаж станка (Рис. 1, 2, 4)

Установите станок на прочной горизонтальной поверхности пола.

При выборе места для установки станка убедитесь, что помещение достаточно освещено, и оператор

не будет работать в собственной тени.

Установите вертикально и параллельно друг другу стойки (20а) и (20) (Рис. 2), закрепите их гайками (26)

(Рис. 2) с обеих сторон и шпильками - стяжкой (24) (Рис. 2). Установите станок (1) (см. Рис. 1) на стойки

(20а) и (20). Совместите крепежные отверстия станка и стоек, закрепите их болтовым соединением.

Для надѐжной устойчивости станок прикрепите к полу через отверстия стоек 20а и 20 (Рис. 4). Для этой

цели применяйте анкерное соединение.

Сборка станка (Рис. 2-17)

Как указано на Рис. 6, установите, и предварительно закрепите двумя установочными болтами (45)

(Рис.6), редуктор (42) (Рис.6). Выведите из зацепления шестерню (44) (Рис.5), для чего переместите

ручку (41) (Рис.5) по направлению к ближайшей боковой панели станка, положение зафиксируйте винтом

фиксации (43) (Рис.5).

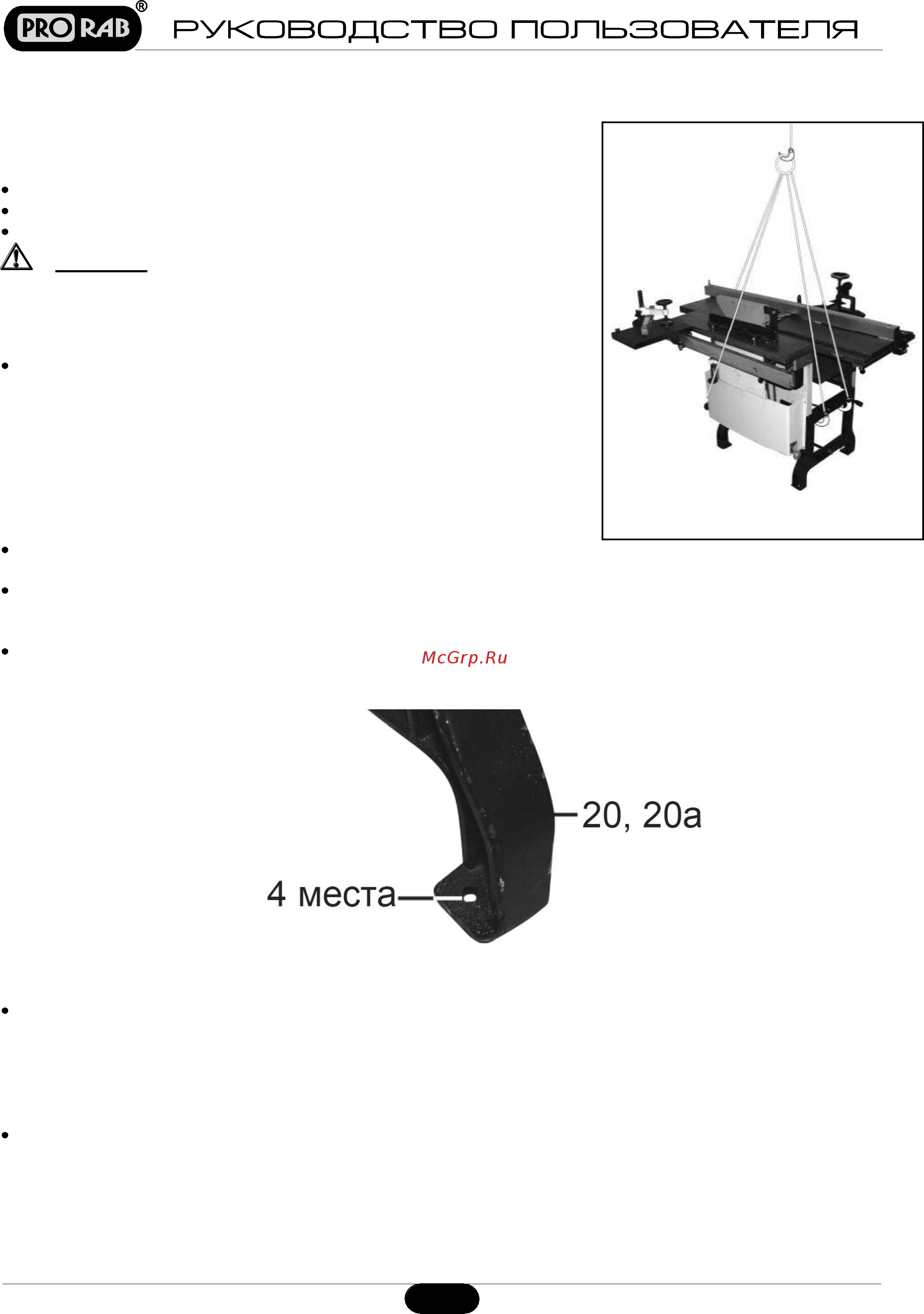

Схема строповки

Рис. 4
