13
положение зафиксируйте установочными болтами (45) (Рис. 6). Слабое натяжение ремней способствует
проскальзыванию на шкивах, а чрезмерное натяжение приводит к их преждевременному износу.
Периодически проверяйте натяжение ремней. Новые ремни первые 50 часов проверяйте не реже 8 часов
работы.

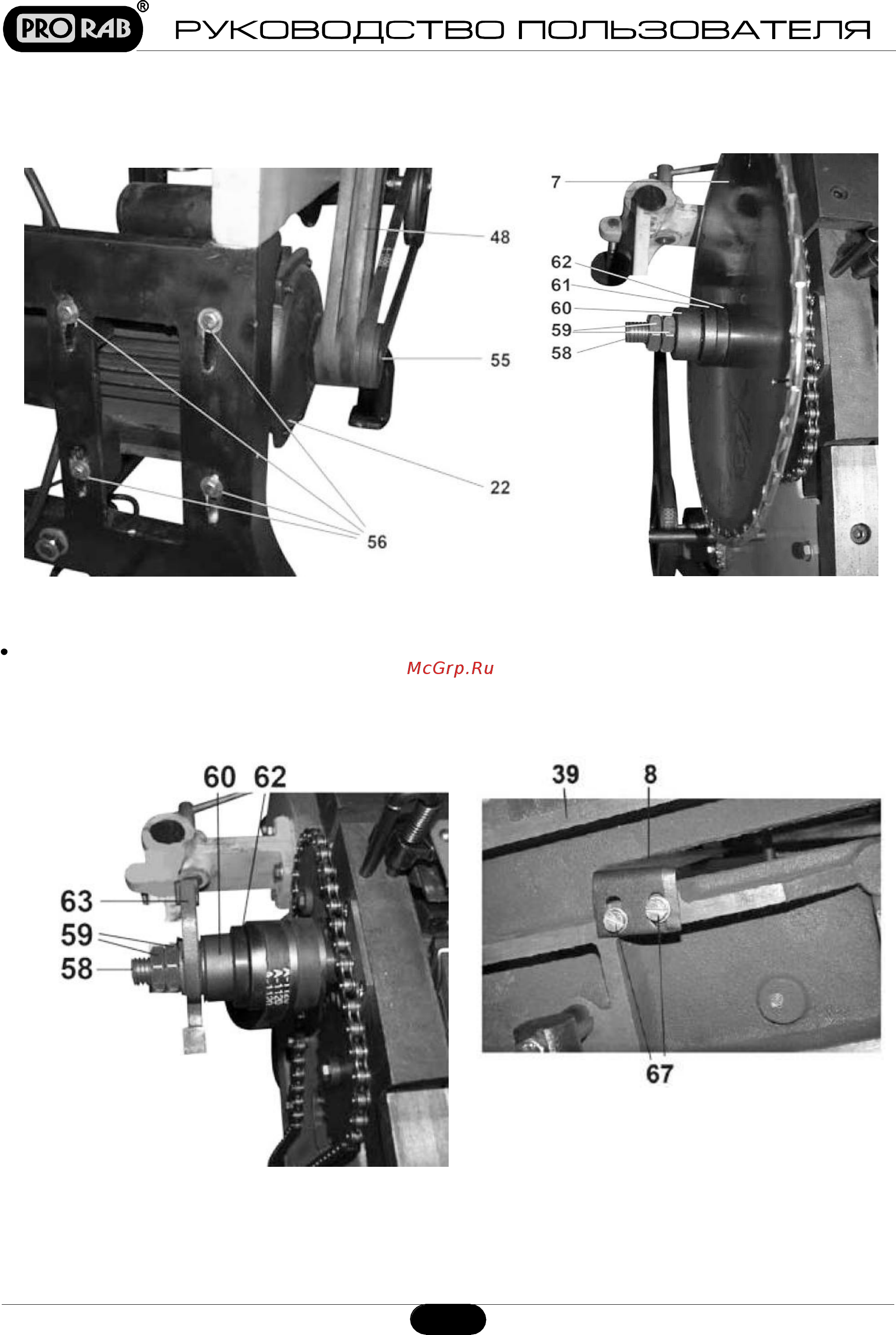

На рабочий вал (58) (Рис. 10), в соответствии с направлением вращения, установите пильный диск (7)
(Рис. 2, 10), в зависимости от посадочного отверстия (25,4 мм. или 30 мм) установите наружный фланец
(62) (Рис. 10). Для надѐжного крепления пильного диска (7) (Рис. 2, 10) перед гайкой (59) (Рис. 10, 11) на
рабочем валу (58) (Рис. 10) установите промежуточное кольцо (60) (Рис. 10, 11) и кольцевые прокладки
или свободный фланец (61) (Рис. 10).
Рис. 9
Рис. 10
Рис. 11
Рис. 12
