Для включения автоматической подачи ручкой (41) (Рис. 25) введите в зацепление шестерни редуктора

Для строгания подавайте толстым концом заготовку (88) (Рис. 25) навстречу вращению рабочего вала 58

(Рис. 25) со стороны приѐмного стола (5) (Рис. 2, 24) до захвата еѐ подающим роликом (98) (Рис. 24).

Надѐжное положение заготовки (88) (Рис. 24) на рабочем столе (3) (Рис. 24) и равномерная скорость

автоматической подачи заготовки (88) (Рис. 24) обеспечивается антиотбрасывателем (97) (Рис. 24),

подающим роликом (98) (Рис. 24) и приѐмным роликом (99) (Рис. 24).

При установке глубины строгания учитывайте ширину заготовки, степень влажности, плотность и

однородность древесины.

5.5. Фальцевание (выборка четверти) (Рис. 2, 3, 22, 26)

Выборка четверти выполняется с левой или с правой стороны приѐмного стола (5) (Рис. 26), для чего,

соответственно, установите три строгальных ножа (89) (Рис. 21) в торце рабочего вала (58) (Рис. 22, 26)

строго в одной плоскости так, чтобы они выступали за торцевую плоскость рабочего вала (58) (Рис. 22,

26), но не более чем на 0.05 мм.

Установите и закрепите в выбранном положении направляющую планку (6) (Рис. 26) строго параллельно

краю приѐмного стола (5) (Рис. 26).

В зависимости от глубины выборки строгание производите за несколько проходов.

Скорость подачи заготовки (88) (Рис.26) обеспечивается ручным усилием оператора. При этом

учитывайте ширину и глубину строгания, степень влажности, плотности и однородности древесины.

5.6. Пиление (Рис. 2, 3, 27, 28)

Установите направляющий упор (38) (Рис. 27) с левой или с правой стороны от пильного диска (7) (Рис.

27).

В зависимости от ширины заготовки (88) (Рис. 27) используйте направляющий упор (38) (Рис. 27) или

направляющую планку (6) (Рис. 27).

Высота пиления регулируется подъѐмом/опусканием распиловочного стола (39) (Рис. 27).

Скорость подачи заготовки (88) (Рис. 27) обеспечивается ручным усилием оператора. При этом

учитывайте высоту пиления, степень влажности, плотности и однородности древесины.

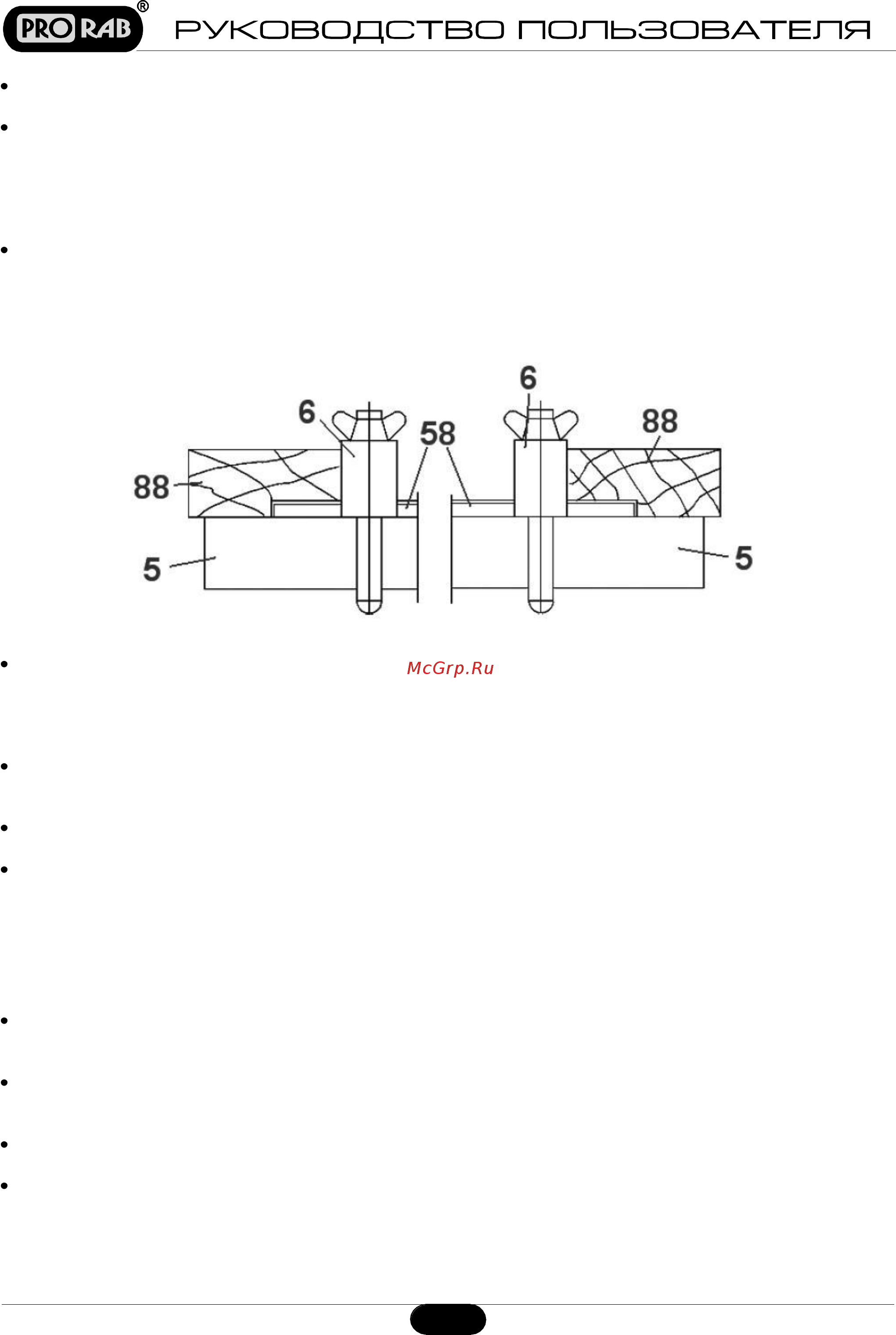

Рис. 26
