4
Выборка паза прямоугольной формы, сверление
Поперечный ход подвижного стола, мм
75
75
Продольный ход подвижного стола, мм
100
100
Вертикальный ход подвижного стола, мм
65
65
Максимальный диаметр сверления, мм
13
13
Максимальное сечение долота пазовальной насадки, мм
16
16
Заточка режущего инструмента
Длина держателя строгального ножа, мм
245
245
Максимальный диаметр заточного диска, мм
125
125
Габаритные размеры упаковки (ДхШхВ), мм
1130 х 810 х 510
1360 × 900 × 570
Технические параметры и комплект поставки могут быть изменены производителем без предварительного
уведомления.

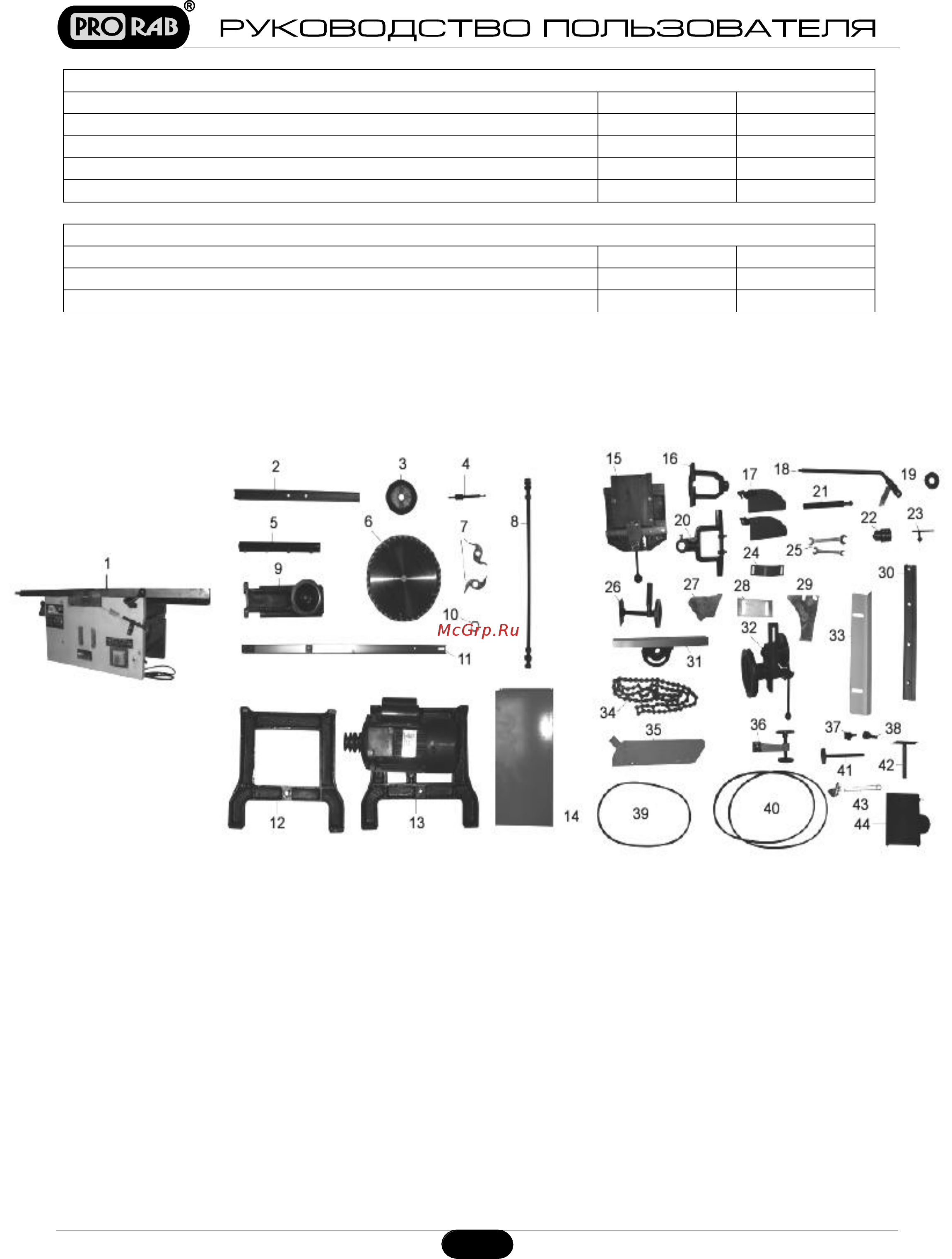

1.2. Комплект поставки
Комплектность станка
1. Станок PRORAB 5620/5630
24. Пластина защитная
2. Направляющая скоса
25. Ключ рожковый
3. Диск заточный
26. Устройство прижимное
4. Насадка пазовальная
27. Крепѐж
5. Держатель строгального станка
28. Упор
6. Диск пильный
29. Рассекатель
7. Фреза насадная
30. Полка
8. Шпилька-стяжка
31. Упор угловой
9. Стойка
32. Редуктор
10. Кольцо
33. Направляющая
11. Направляющая планка
34. Цепь
12. Стойка
35. Кожух защитный
13. Стойка с электродвигателем
36. Устройство прижимное
14. Кожух защитный
37. Винт фиксации
15. Стол подвижной
38. Оправка
Рис. 1
