6. Описание панелей управления

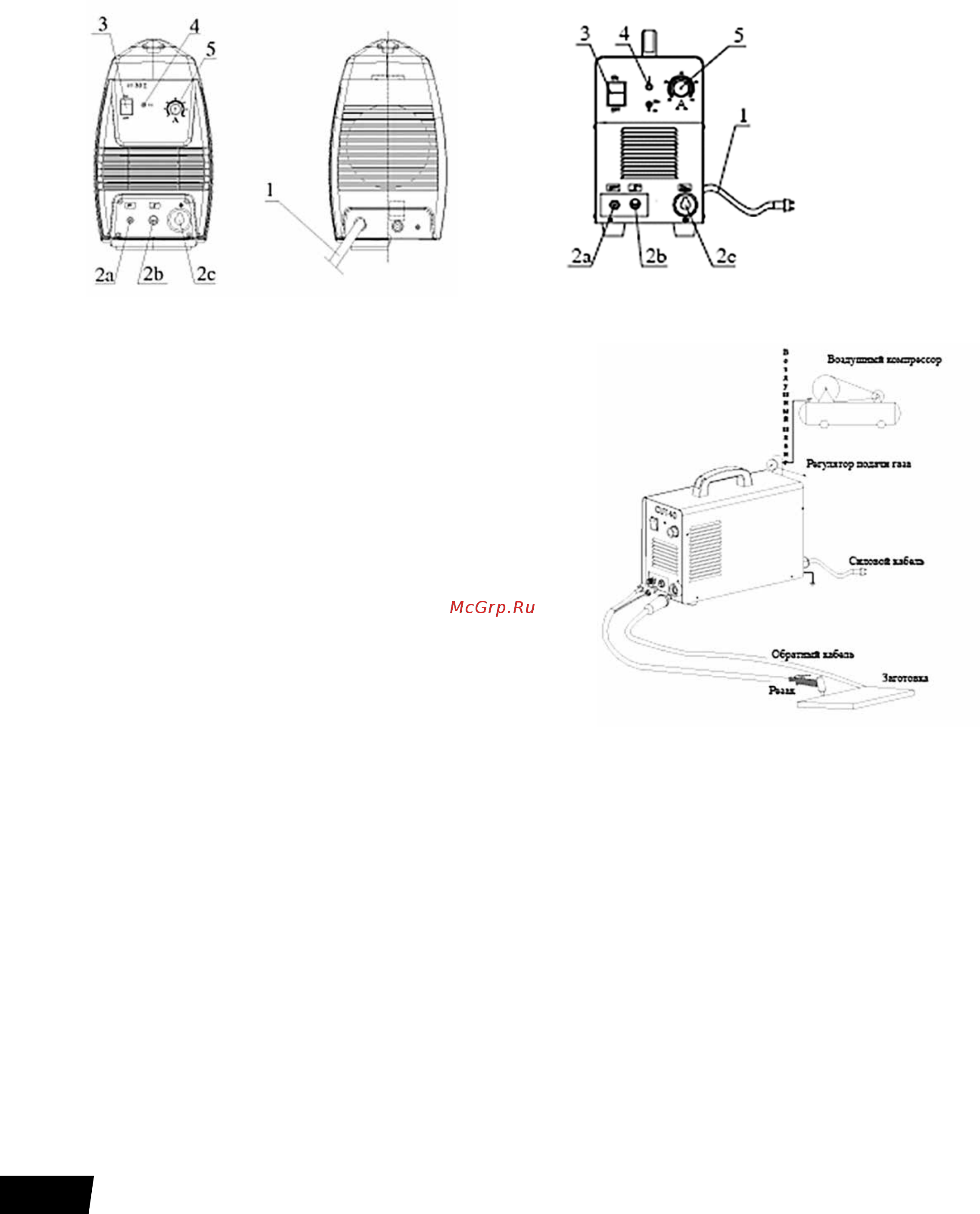

1. Подсоединение входных кабелей

(Пожалуйста, ознакомьтесь со схемой сборки)

1.1 Каждый аппарат для резки оснащен силовым

кабелем, подсоедините его к источнику питания с тре-

буемыми параметрами электросети.

1.2. Провода сетевого кабеля должны иметь надежный

контакт с сетевым разъемом, чтобы избежать окисления

контактов. Проверьте сетевое напряжение с помощью

вольтметра на соответствие требованиям раздела

«Основные характеристики» непосредственно во время

резки.

2. Подсоединение воздушного шланга

Подсоедините шланг подачи сжатого воздуха

к входному разъему на редукторе. Подсоедините

выходное отверстие редуктора к штуцеру подачи сжатого воздуха на задней панели аппарата

с помощью шланга высокого давления в медной оплетке.

2 а. Подсоединение плазмотрона.

Подсоедините газовый шланг плазмотрона с резьбой на конце к соответствующему штуцеру на

передней панели и закрутите по часовой стрелке, чтобы избежать утечки газа.

2 б. Подсоединение кабеля управления плазмотроном.

Кабель управления плазмотроном должен быть подсоединен к двухконтактному разъему на

панели управления.

Установите электрод в плазмотрон, установите сопло и защитный наружный кожух плазмотрона.

Осмотр и сборка оборудования могут производиться только тогда, когда аппарат отключен от сети.

2 в. Подсоединение заземляющего зажима.

Подсоедините обратный кабель с заземляющим зажимом к гнезду «+» на панели управления.
