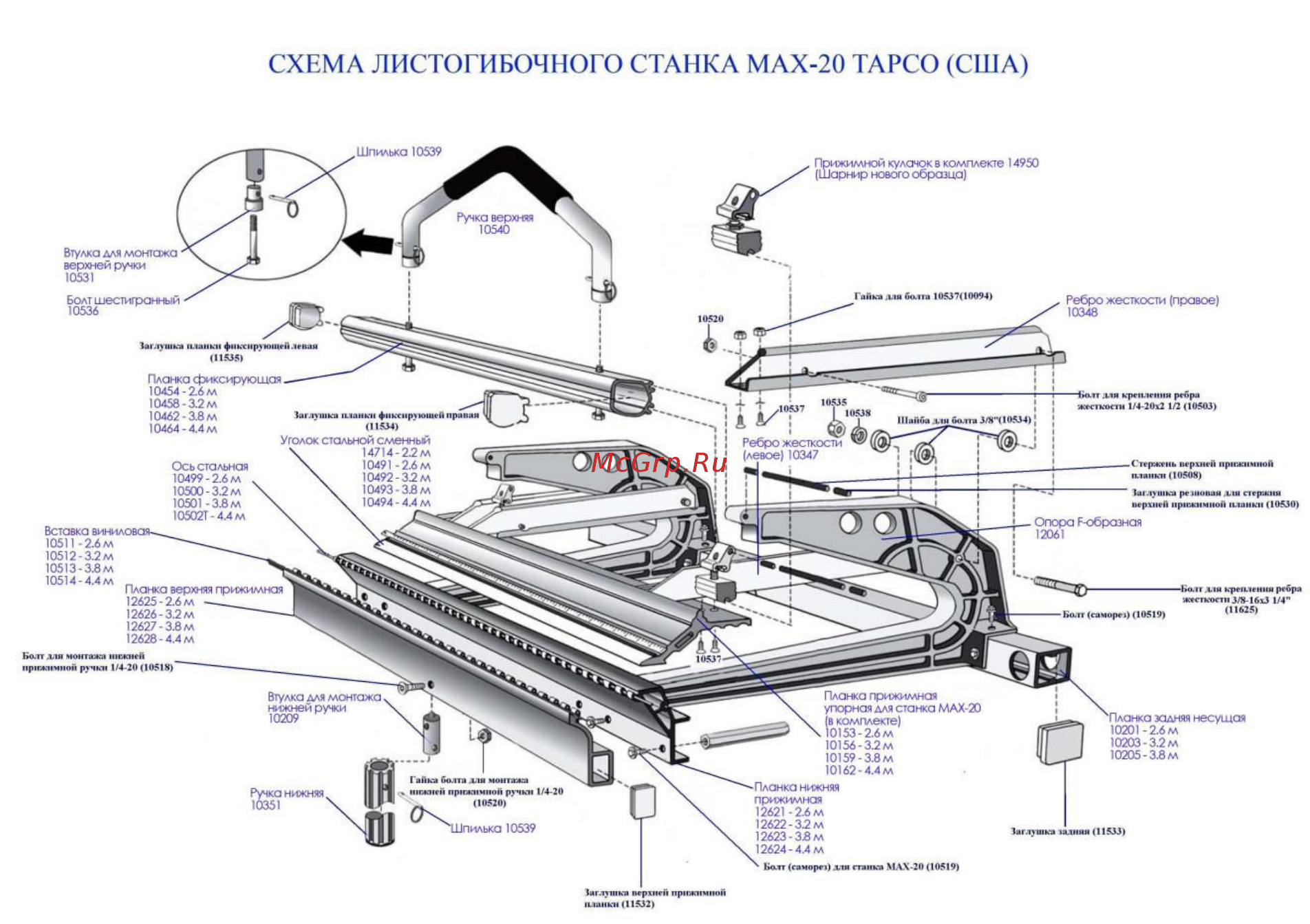

ПРИМЕЧАНИЕ Все регулировки выполняются при Листогибочном станке Мах 20 в положении закрыто Все регулировки проверяются полосами материала помещёнными в Фиксатор Мах 20 в положении закрыто ДЛЯ РЕГУЛИРОВКИ РИС 11 Вставьте ключ 3 16 в болт петли шарнира через отверстие в верхней петле Поверните на 1 4 ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для ЗАТЯГИВАНИЯ или ПО ЧАСОВОЙ СТРЕЛКЕ для ОСЛАБЛЕНИЯ Повторить шаг проверки выше для проверки затягивания ДЛЯ РЕГУЛИРОВКИ РИС 12 Дополнительный способ Как альтернативу вы можете использовать 5 8 открытый ключ прямо на болте петли шарнира поворачивая на ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для ЗАТЯГИВАНИЯ или ПО ЧАСОВОЙ СТРЕЛКЕ для ОСЛАБЛЕНИЯ Повторить шаг проверки выше для проверки затягивания Деталировка станка СХЕМА ЛИСТОГИБОЧНОГО СТАНКА МАХ 20 ТАРСО США
