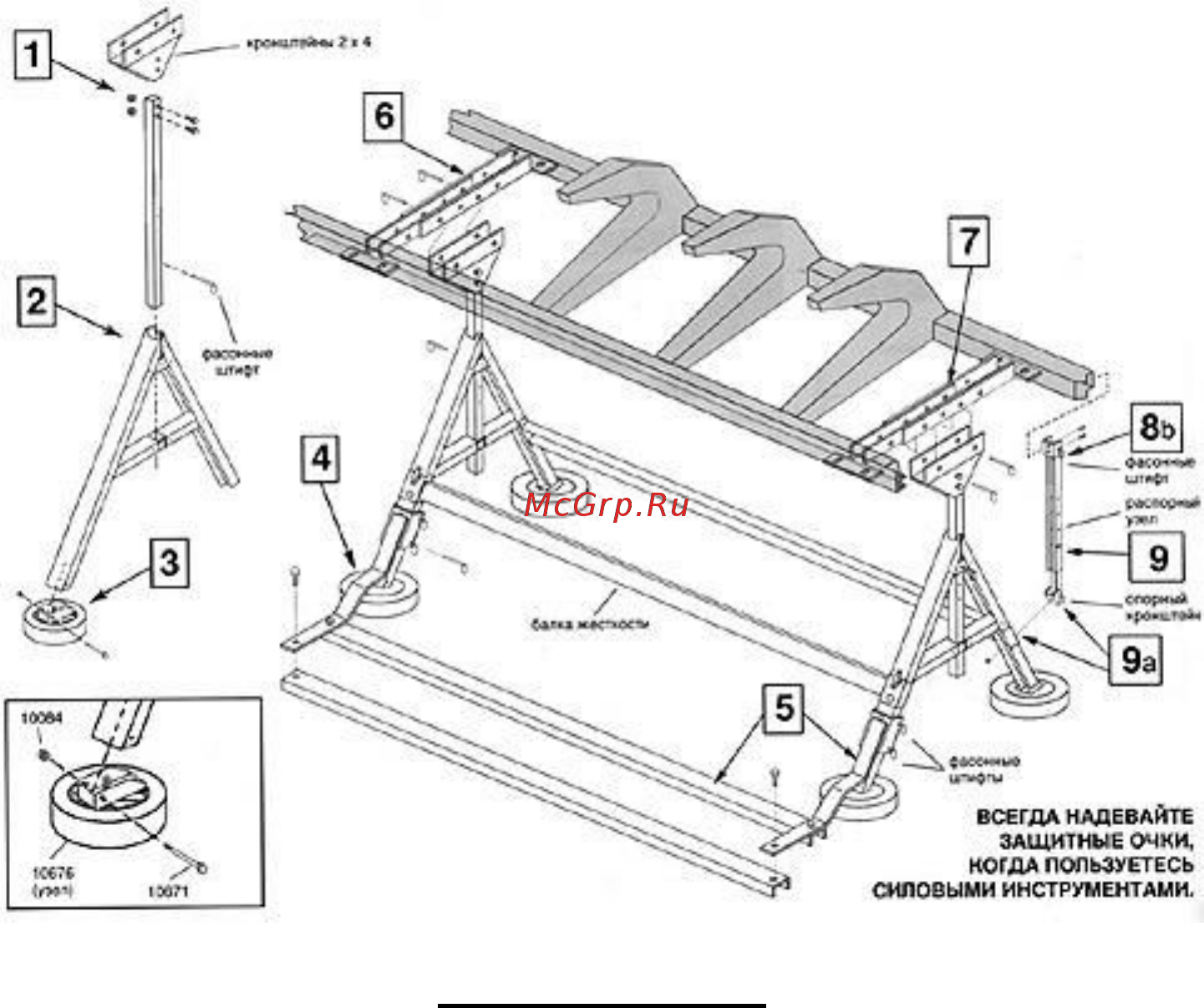

Инструкция по сборке станка ВСЕГДА НАДЕВАЙТЕ ЗАЩИТНЫЕ очки КОГДА ПОЛЬЗУЕТЕСЬ СИЛОВЫМИ ИНСТРУМЕНТАМИ Этапы сборки 1 Присоединить кронштейн 2x4 к вертикальным стойкам используя 1 4 20x1 5 дюймовые болты с шестигранными головками и 1 4 20 контргайки 2 Ввести вертикальные стойки в опоры зафиксировать фасонными штифтами часть 1678 3 Присоединить к опорам колеса используя 1 4 20x2 1 2дюймовые болты с шестигранными головками и 1 4 20 контргайки 4 Установить колеса в лежачее положение как показано на рисунке и установить смонтированные опоры одну напротив другой Прикрепить балки жесткости к каждой опоре смотри деталь А Выровнять и затянуть все Т образные головки так чтобы они плотно прилегали к основанию 5 Установить опорные стабилизирующие кронштейны Ввести 4 фасонных штифта с боковой стороны опорных кронштейнов Выровнять каналы стабилизаторов относительно опорных кронштейнов и провести 4 болта через опорные кронштейны и в каждый угол каналов 10688 или 10689 смотри также деталь А 6 Смонтировать опорные кронштейны смотри деталь В для точного расположения отверстий фиксируя их положение контргайками Прикрепить опорные кронштейны к гибочному прессу при помощи 8 самонарезающихся болтов поставляемых вместе с оборудованием смотри деталь С 7 Поднять и опустить гибочный пресс на собранную конструкцию располагая несущие элементы пресса в центре
