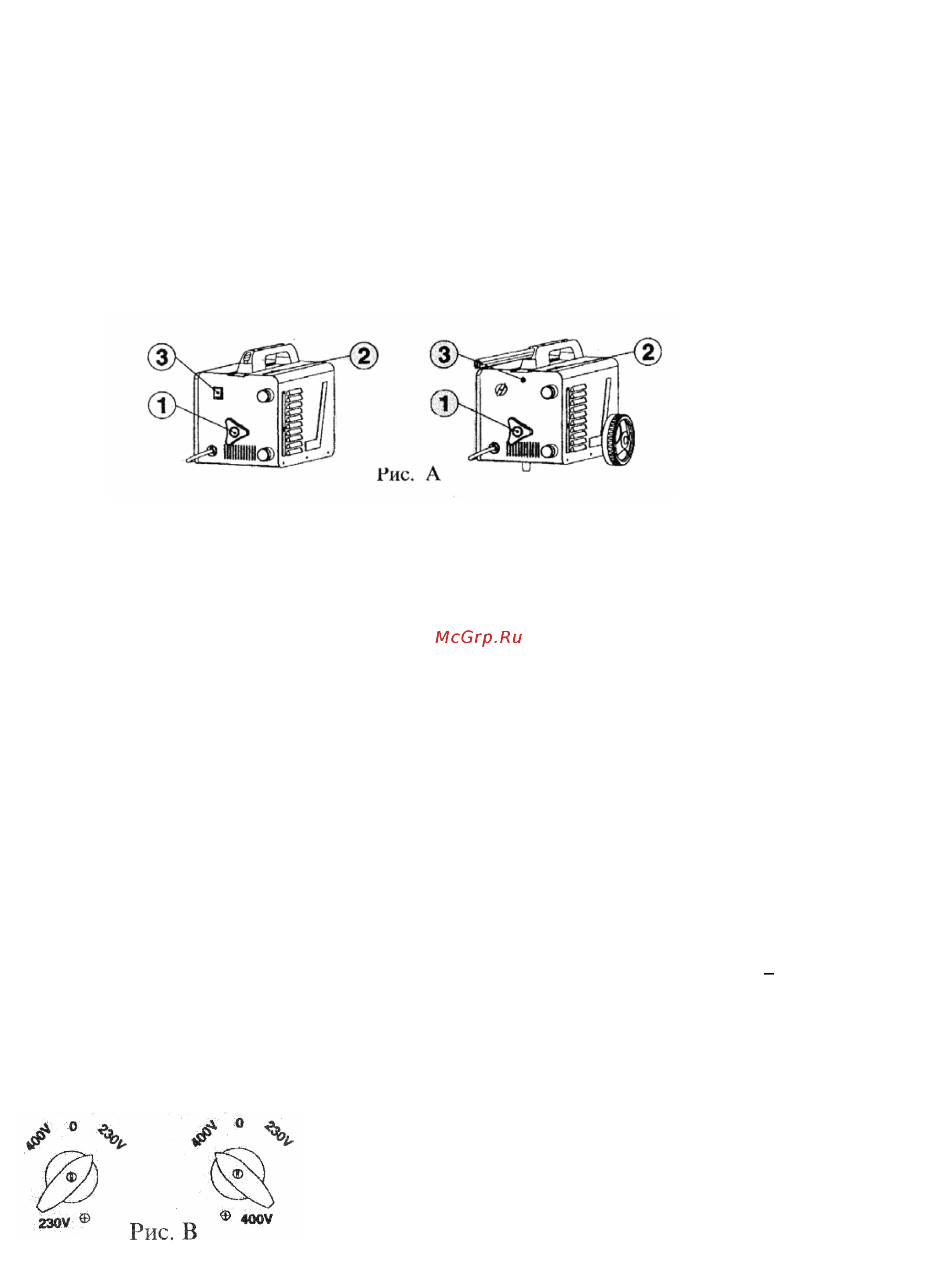

3 3 ОСНОВНАЯ ИНФОРМАЦИЯ 3 1 Описание Этот сварочный аппарат имеет сертификат соответствия РОСС 1Т МЕ77 В02539 и соответствует требованиям ГОСТ 12 2 007 8 75 ГОСТ Р 51526 99 Срок службы аппарата 5 лет Гарантийный срок 12 месяцев Аппарат состоит из трехфазного понижающего трансформатора и предназначен для сварки переменным током конструкционных низкоуглеродистых и низколегированных сталей электродами с основным покрытием и с рутилово кислым покрытием переменного тока диаметром 1 6 2 0 мм до максимального указанного в таблице технических данных на передней панели сварочного аппарата или в Инструкции по эксплуатации Сварочный ток можно плавно регулировать винтом ручной настройки Рис А поз 1 Высокое и низкое напряжение сварочного тока на аппаратах ВЕТА 222 252 282 320 420 520 устанавливается сменой гнезд подключения кабеля электрододержателя на передней панели Силу тока 12 можно прочитать на шкале амперных величин поз 2 расположенной на верхней панели Величина силы тока соответствует величине напряжения 16 по следующей формуле и2 18 0 04 2 У ЕП50060 3 2 Технические параметры Технические параметры указанные в таблице рис В соответствуют следующим нормам EN 60974 номер электродов пс пс1 пб пИ1 указывает количество электродов которые можно использовать с момента начала сварки при комнатной температуре до момента срабатывания термозащиты Обозначение пс1 количество электродов которые можно использовать в течение ОДНОГО ЧАСА с момента начала сварки при комнатной температуре Обозначение пб указывает среднее количество сварочных электродов которые можно использовать при сварке между перезапуском аппарата после срабатывания тепловой защиты до её повторного срабатывания в течении первого часа работы Обозначение пб1 указывает среднее количество электродов используемых в течение ОДНОГО ЧАСА с момента начала сварки при стабильной температуре 3 3 Термозащита Данный сварочный аппарат защищен от перегрева автоматическая термозащита При достижении критической температуры защита автоматически выключает электрическое питание и на передней панели загорается желтая лампочка поз 3 рис 1 После нескольких минут охлаждения защита автоматически вновь включает электрическое питание и желтая лампочка на передней панели гаснет Сварочный аппарат готов к работе После двукратного срабатывания термозащиты необходимо найти и устранить причину перегрева прежде чем продолжить сварочные работы 4 ПОДГОТОВКА К РАБОТЕ 4 1 Подключение к сети Перед подключением убедиться что напряжение сети соответствует напряжению 220 10 В или 380 В с перекосом фаз не более 10 см таблицу технических характеристик Сетевой кабель аппарата имеет провод предназначенным для подключения заземления РЕ Обратите внимание что провод для заземления имеет желто зеленый цвет Для аппаратов напряжение питающей электросети которых может иметь два значения необходимо установить блокирующий винт который не позволит перевести переключатель в неправильное положение как показано на рис В Подсоедините сетевой кабель к стандартной вилке подходящей мощности а сеть должна быть оборудована предохранителем или автоматическим выключателем Внимание Замена и установка силового кабеля должна производится только квалифицированными специалистами согласно прилагаемой к аппарату электрической схеме www blueweld ru
