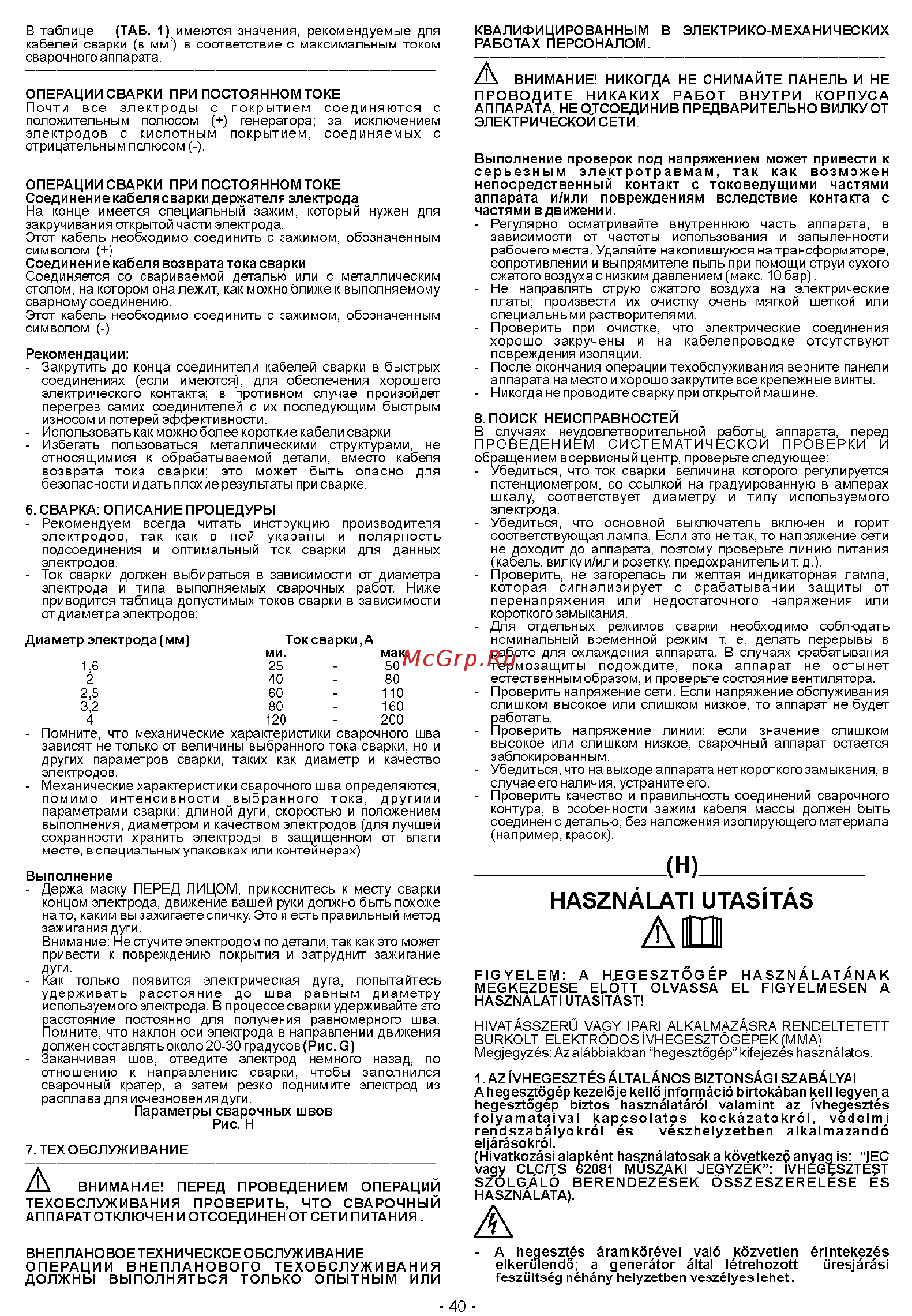

В таблице ТАБ 1 имеются значения рекомендуемые для кабелей сварки в мм2 в соответствие с максимальным током сварочного аппарата КВАЛИФИЦИРОВАННЫМ РАБОТАХ ПЕРСОНАЛОМ ОПЕРАЦИИ СВАРКИ ПРИ ПОСТОЯННОМ ТОКЕ Почти все электроды с покрытием соединяются с положительным полюсом генератора за исключением электродов с кислотным покрытием соединяемых с отрицательным полюсом ОПЕРАЦИИ СВАРКИ ПРИ ПОСТОЯННОМ ТОКЕ Соединение кабеля сварки держателя электрода На конце имеется специальный зажим который нужен для закручивания открытой части электрода Этот кабель необходимо соединить с зажимом обозначенным символом Соединение кабеля возврата тока сварки Соединяется со свариваемой деталью или с металлическим столом на котором она лежит как можно ближе к выполняемому сварному соединению Этот кабель необходимо соединить с зажимом обозначенным символом Рекомендации Закрутить до конца соединители кабелей сварки в быстрых соединениях если имеются для обеспечения хорошего электрического контакта в противном случае произойдет перегрев самих соединителей с их последующим быстрым износом и потерей эффективности Использовать как можно более короткие кабели сварки Избегать пользоваться металлическими структурами не относящимися к обрабатываемой детали вместо кабеля возврата тока сварки это может быть опасно для безопасности и дать плохие результаты при сварке 6 СВАРКА ОПИСАНИЕ ПРОЦЕДУРЫ Рекомендуем всегда читать инструкцию производителя электродов так как в ней указаны и полярность подсоединения и оптимальный ток сварки для данных электродов Ток сварки должен выбираться в зависимости от диаметра электрода и типа выполняемых сварочных работ Ниже приводится таблица допустимых токов сварки в зависимости от диаметра электродов Диаметр электрода мм Токсварки А ми мак 1 6 25 50 2 40 80 2 5 60 110 3 2 80 160 4 120 200 Помните что механические характеристики сварочного шва зависят не только от величины выбранного тока сварки но и других параметров сварки таких как диаметр и качество электродов Механические характеристики сварочного шва определяются помимо интенсивности выбранного тока другими параметрами сварки длиной дуги скоростью и положением выполнения диаметром и качеством электродов для лучшей сохранности хранить электроды в защищенном от влаги месте в специальных упаковках или контейнерах Выполнение Держа маску ПЕРЕД ЛИЦОМ прикоснитесь к месту сварки концом электрода движение вашей руки должно быть похоже нато каким вы зажигаете спичку Это и есть правильный метод зажигания дуги Внимание Не стучите электродом по детали так как эго может привести к повреждению покрытия и затруднит зажигание дуги Как только появится электрическая дуга попытайтесь удерживать расстояние до шва равным диаметру используемого электрода В процессе сварки удерживайте эго расстояние постоянно для получения равномерного шва Помните что наклон оси электрода в направлении движения должен составлягьоколо 20 30 градусов Рис Э Заканчивая шов отведите электрод немного назад по отношению к направлению сварки чтобы заполнился сварочный кратер а затем резко поднимите электрод из расплава для исчезновения дуги Параметры сварочных швов Рис Н 7 ТЕХ ОБСЛУЖИВАНИЕ Д ВНИМАНИЕ ПЕРЕД ПРОВЕДЕНИЕМ ОПЕРАЦИЙ ТЕХОБСЛУЖИВАНИЯ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТ СЕТИ ПИТАНИЯ ВНЕПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОПЕРАЦИИ ВНЕПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО ОПЫТНЫМ ИЛИ В ЭЛЕКТРИКО МЕХАНИЧЕСКИХ Д ВНИМАНИЕ НИКОГДА НЕ СНИМАЙТЕ ПАНЕЛЬ И НЕ ПРОВОДИТЕ НИКАКИХ РАБОТ ВНУТРИ КОРПУСА АППАРАТА НЕ ОТСОЕДИНИВ ПРЕДВАРИТЕЛЬНО ВИЛКУ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ Выполнение проверок под напряжением может привести к серьезным электротравмам так как возможен непосредственный контакт с токоведущими частями аппарата и или повреждениям вследствие контакта с частями вдвижении Регулярно осматривайте внутреннюю часть аппарата в зависимости от частоты использования и запыленности рабочего места Удаляйте накопившуюся на трансформаторе сопротивлении и выпрямителе пыль при помощи струи сухого сжатого воздуха с низким давлением макс Юбар Не направлять струю сжатого воздуха на электрические платы произвести их очистку очень мягкой щеткой или специальными растворителями Проверить при очистке что электрические соединения хорошо закручены и на кабелепроводке отсутствуют повреждения изоляции После окончания операции техобслуживания верните панели аппарата наместо и хорошо закрутите все крепежные винты Никогда не проводите сварку при открытой машине 8 ПОИСК НЕИСПРАВНОСТЕЙ В случаях неудовлетворительной работьь аппарата перед ПРОВЕДЕНИЕМ СИСТЕМАТИЧЕСКОЙ ПРОВЕРКИ И обращением всервисный центр проверьте следующее Убедиться что ток сварки величина которого регулируется потенциометром со ссылкой на градуированную в амперах шкалу соответствует диаметру и типу используемого электрода Убедиться что основной выключатель включен и горит соответствующая лампа Если эго не так то напряжение сети не доходит до аппарата поэтому проверьте линию питания кабель вилку и или розетку предохранитель и т д Проверить не загорелась ли желтая индикаторная лампа которая сигнализирует о срабатывании защиты от перенапряжения или недостаточного напряжения или короткого замыкания Для отдельных режимов сварки необходимо соблюдать номинальный временной режим т е делать перерывы в работе для охлаждения аппарата В случаях срабатывания термозащиты подождите пока аппарат не остынет естественным образом и проверьте состояние вентилятора Проверить напряжение сети Если напряжение обслуживания слишком высокое или слишком низкое то аппарат не будет работать Проверить напряжение линии если значение слишком высокое или слишком низкое сварочный аппарат остается заблокированным Убедиться что на выходе аппарата нет короткого замыкания в случае его наличия устраните его Проверить качество и правильность соединений сварочного контура в особенности зажим кабеля массы должен быть соединен с деталью без наложения изолирующего материала например красок _____________ Н ___________ НА8гМА1_АТ1 иТА81ТА8 АШ FIGYELEIYI А HEGESZTÖGEP MEGKEZDESE ELOTT OLVASSA EL HASZNALATI UTASITAST HASZNALATANAK FIGYELMESEN А HIVATÄSSZERÜ VAGY IPARI ALKALMAZÄSRA RENDELTETETT BURKOLT ELEKTRÖDOS VHEGESZTÖGEPEK MMA Megjegyzes Az aläbbiakban hegesztögep kifejezes hasznälatos I AZMHEGESZTESÄLTALÄNOSBIZTONSÄGISZABÄLYAI A hegesztögep kezelöjekellöinformäciöbirtokäban keil legyen а hegesztögep biztos hasznälatäröl valamint az ivhegesztes folyamataival kapcsolatos kockäzatokröl vedelmi rendszabälyokröl es veszhelyzetben alkalmazando eljäräsokröl Hivatkozäsi alapkent hasznälatosak a köyptkezp anyag is JEC vagy СЦС TS 62081 MUS AKI JEGYZEK IVHEG SZTE T SZOLGALO BERENDEZESEK ÖSSZESZERELESE ES HASZNALATA А 40 A hegesztes äramkörevel valö közvetlen elkerülendö a generätor ältal letrehozott feszültseg nehany helyzetben veszelyes lehet erintekezes üresjäräsi
