RU

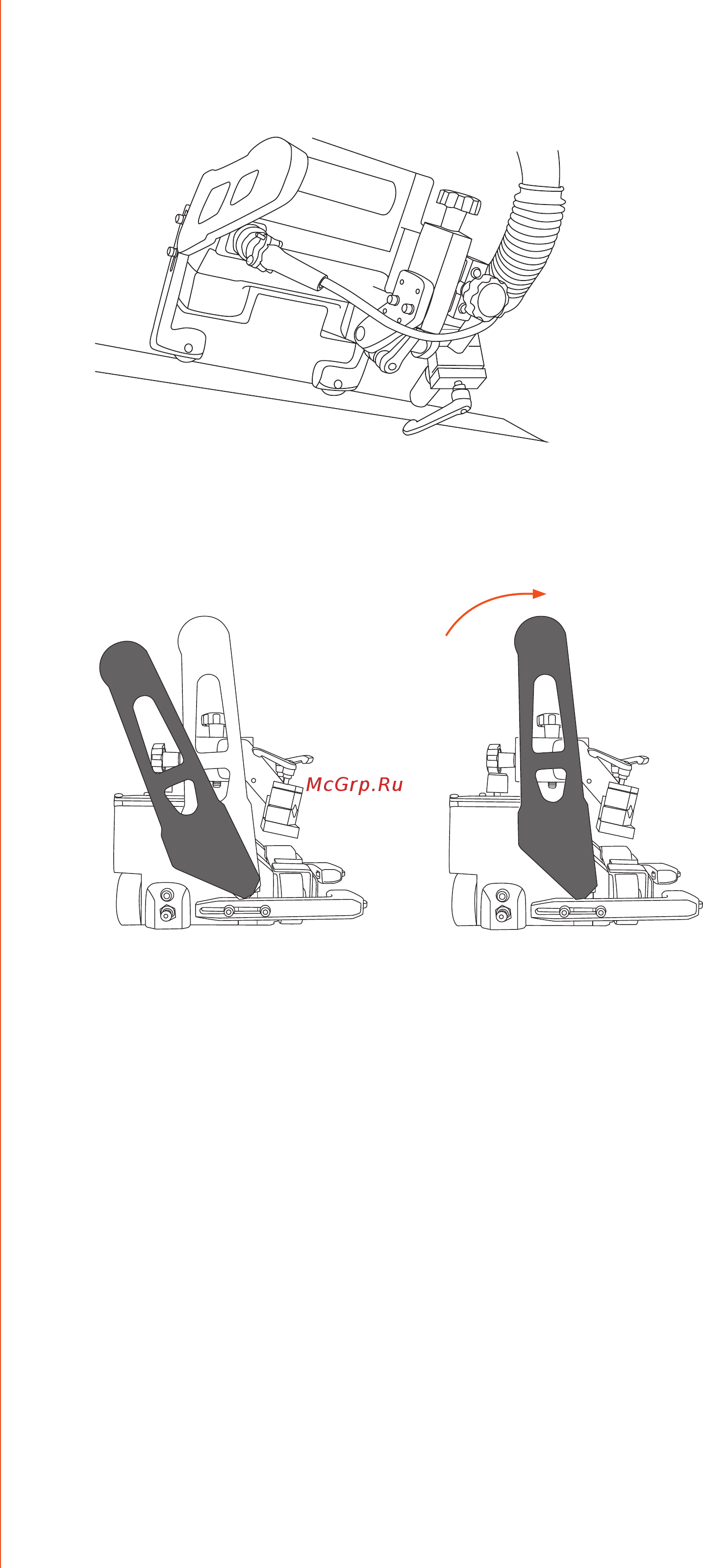

Включение и отключение магнита
При поднятии рукоятки в ее верхнее положение для перемещения устройства магнит
автоматически отключается.
После установки устройства в положение для сварки, опустите рукоятку вниз, и магнит
автоматически включится.
Магнит включен Магнит выключен
3. ИСПОЛЬЗОВАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ
Панель управления трактора MagTrac F 61 позволяет просматривать и изменять значения
сварочных параметров. Можно использовать значения, хранящиеся в каналах памяти
механизма подачи проволоки, или установить требуемые значения на сварочном тракторе
без использования каналов памяти.
Если функция работы с каналами памяти активна, номер канала отображается в верхней
строке дисплея панели управления трактора. Трактор MagTrac F 61 осуществляет обмен
данными с механизмом подачи проволоки при помощи кабеля управления, встроенного в
кабель сварочной горелки.
MagTrac F 61
8
