Kemppi MagTrac F 61 [7/20] Соединения трактора magtrac f 61

Подключите механизм подачи проволоки к источнику питания следующим

образом:

1. Подключите сварочный кабель между положительным полюсом источника питания и

кабельным разъемом на задней стороне механизма подачи проволоки.

2. Подключите кабель управления между источником питания и механизмом подачи

проволоки (разъемы на задних сторонах оборудования).

3. Подключите шланг подачи защитного газа между газовым баллоном и механизмом

подачи проволоки (разъем на задней стороне механизма подачи проволоки).

2.2 Соединения трактора MagTrac F 61

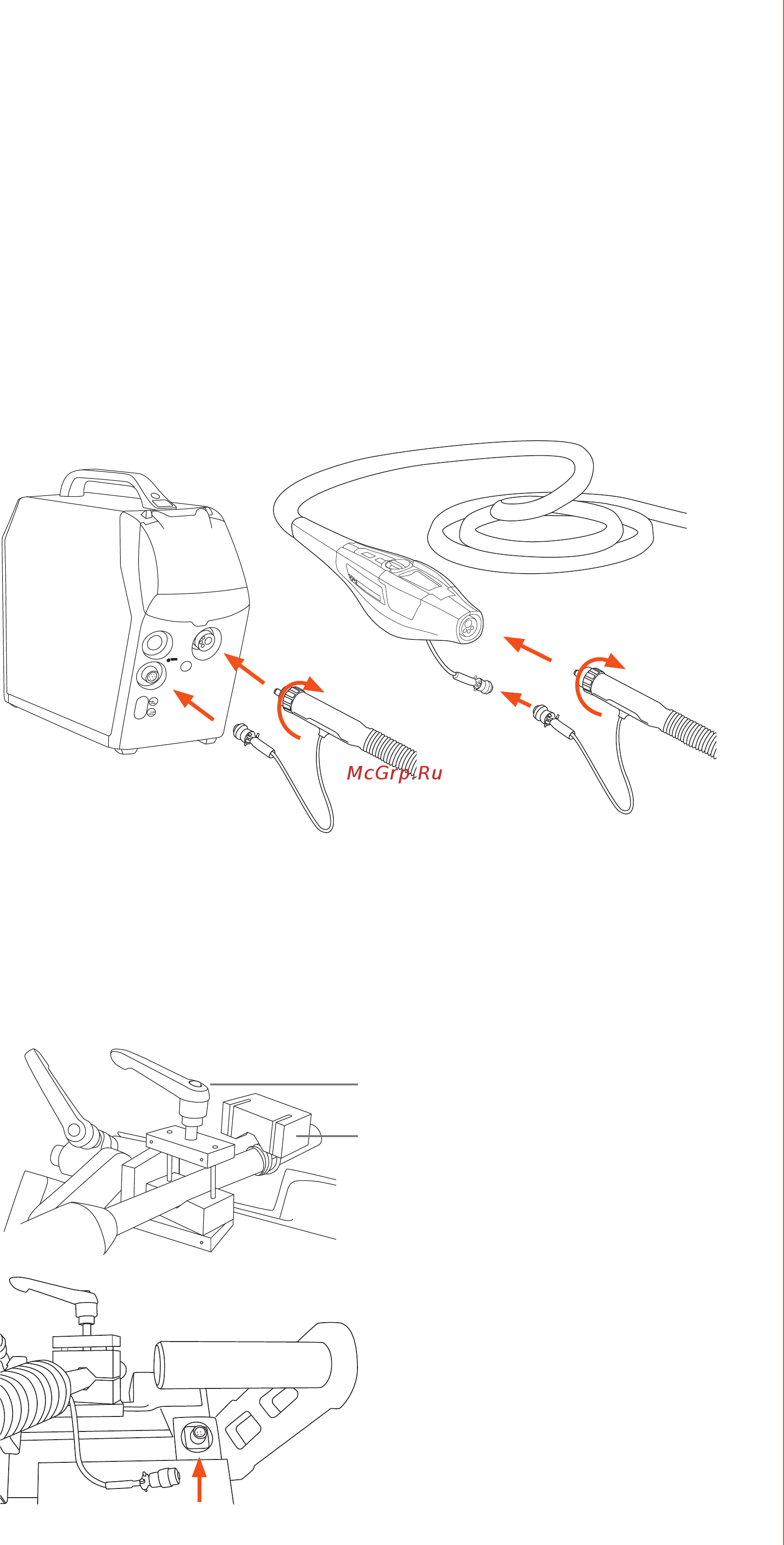

Прикрепите сварочный кабель к разъему типа Euro, а кабель управления — к разъему

передачи данных на механизме подачи проволоки или вспомогательном устройстве подачи

проволоки Kemppi SuperSnake. См. рисунки ниже.

Чтобы подсоединить сварочную горелку к устройству MagTrac:

Устройство MagTrac F 61 оборудовано уникальным механизмом быстрой фиксации сварочной

горелки Kemppi.

1. Ослабьте фиксирующий винт (1) ползуна и отверните его на несколько оборотов, чтобы

снять ползун (2).

2. Установите сварочную горелку в паз и установите ползун на место.

3. Закрепите горелку с помощью фиксирующего винта.

4. Прикрепите кабель управления к разъему шины на тележке.
