RU

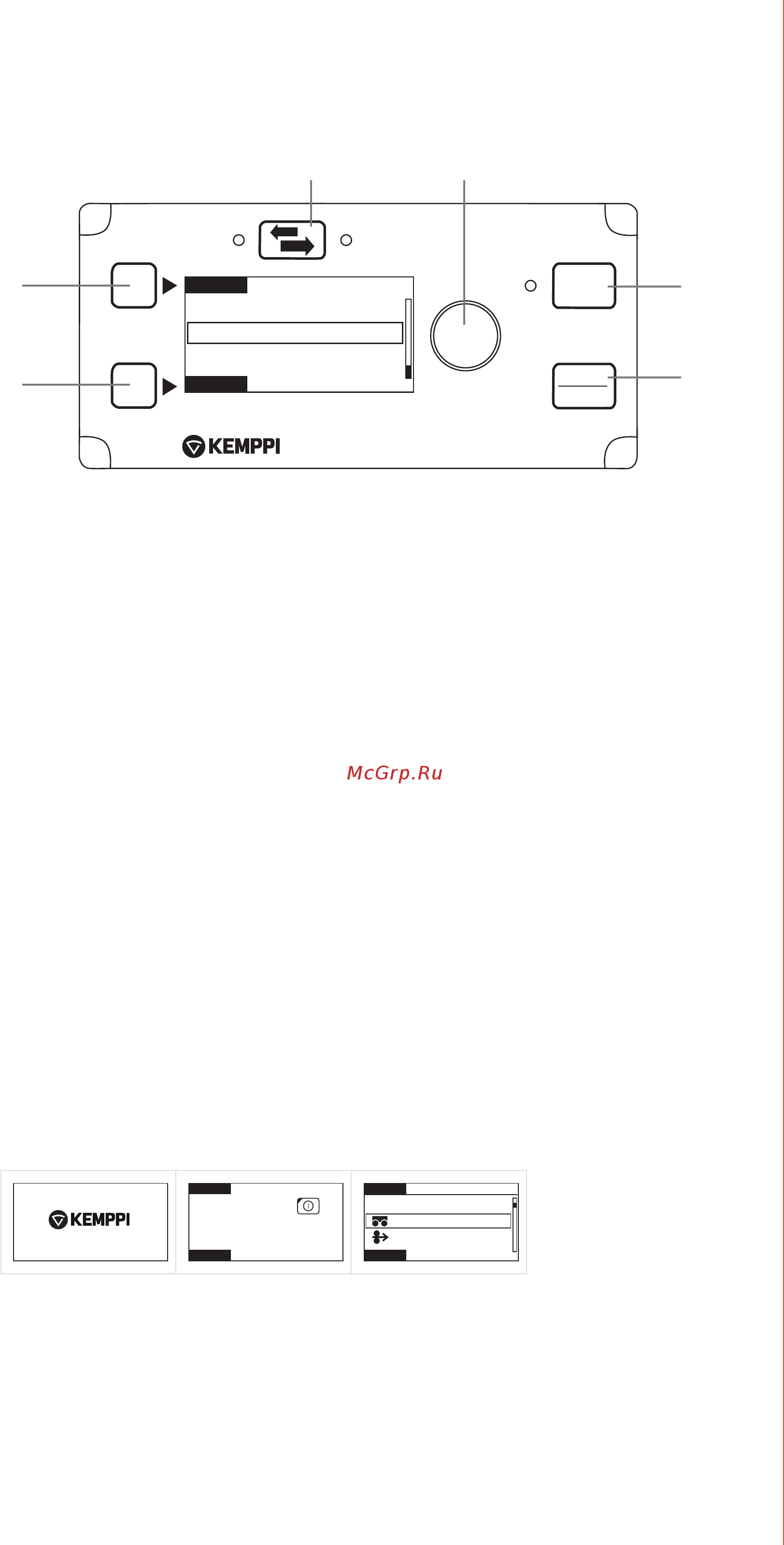

3.1 Кнопки панели управления
ARC
ON
START
STOP
MagTrac F 61
HEAT: 0.00 kJ/mm
RESET WELD DATA
WELD DATA
BACK
RESET
1.4.
2.
5.
3.
6.
1. Многофункциональная ручка для просмотра и выбора значений
• Поверните, чтобы пролистать меню, и нажмите, чтобы выбрать значения
2. Нижняя программируемая клавиша, предназначенная для входа в меню и выполнения
команд
• Нажмите, чтобы выбрать активный пункт меню
3. Верхняя программируемая клавиша, предназначенная для выхода из меню и
подтверждения выбора
• Нажмите, чтобы подтвердить выбранное значение и вернуться на предыдущий
уровень меню
4. Кнопка направления
• Нажмите и отпустите, чтобы изменить направление движения трактора
• Нажмите и удерживайте в течение не менее 3 секунд, чтобы изменить ориентацию
индикации на дисплее на обратную (это облегчает использование меню, когда
трактор MagTrac двигается по вертикальной поверхности)
5. Кнопка пуска и остановки
• Нажмите эту кнопку, чтобы начать или остановить процесс сварки
6. Кнопка включения/выключения сварочной дуги
• Нажмите эту кнопку, чтобы включить или выключить сварочную дугу. При
выключенной сварочной дуге можно проверить работу трактора
ВНИМАНИЕ! При работе с меню трактора MagTrac F 61 можно использовать комбинацию
быстрой настройки: поверните и нажмите многофункциональную ручку 1 вместо
нажатия программируемых клавиш 2 и 3.
3.2 Запуск панели управления
При запуске сварочной системы путем включения главного выключателя источника питания
система включится, и сварочный трактор MagTrac F 61 будет готов к работе.
Систему можно инактивировать продолжительным нажатием кнопки ON/OFF механизма
подачи проволоки. Если система неактивна, трактор нельзя использовать для сварки.
PANEL OFF
Press wire feeder
on/off button
SET
CH OFF
MEMORY CH
300 mm/min
5.0 m/min
9
© Kemppi Oy / 1131
