RU

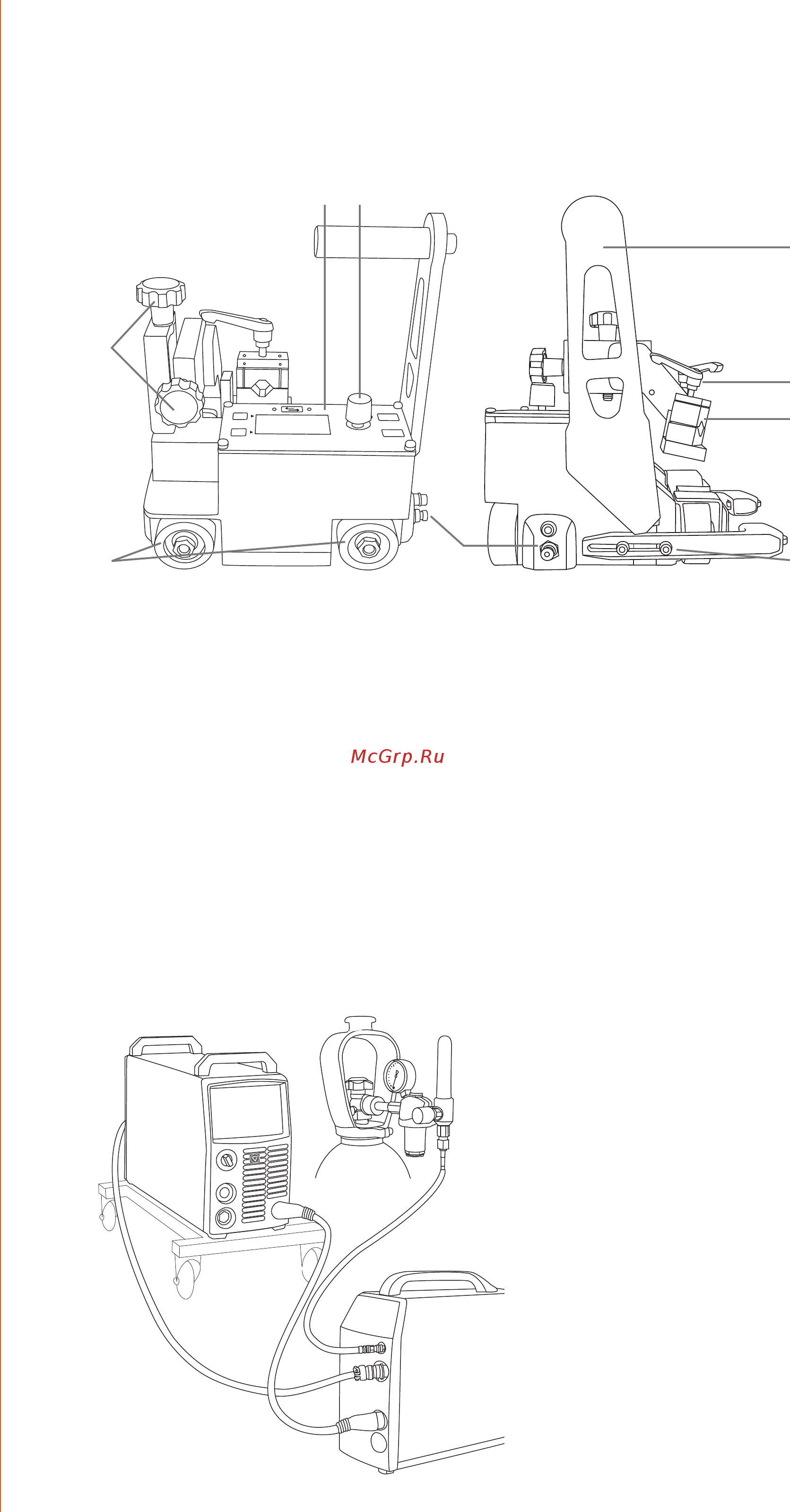

1.5 Составные части изделия
Вид спереди Вид сбоку
1. 2.
3.
4.
5.
6.
7.
8.9.
1. Панель управления
2. Ручка управления для переключения и выбора значений
3. Механизм фиксации сварочной горелки
4. Рукоятки грубой регулировки
5. Винт точной регулировки
6. Винты с шестигранной головкой для регулировки рычагов направляющих роликов
7. Рукоятка для подъема устройства и отключения магнита
8. Концевой выключатель для обнаружения конца сварного шва и автоматического
отключения трактора
9. Колеса
2. ПОДГОТОВКА ТРАКТОРА К ИСПОЛЬЗОВАНИЮ
2.1 Соединения сварочного аппарата
Для использования трактора MagTrac F 61 необходимы: источник питания FastMig, механизм
подачи сварочной проволоки и баллон с защитным газом или другой источник защитного
газа, соответствующий выполняемым сварочным операциям.
MagTrac F 61
4
