ALLIGATOR D-950/970 “Инструкция по установке” 29 © Saturn Marketing Ltd.

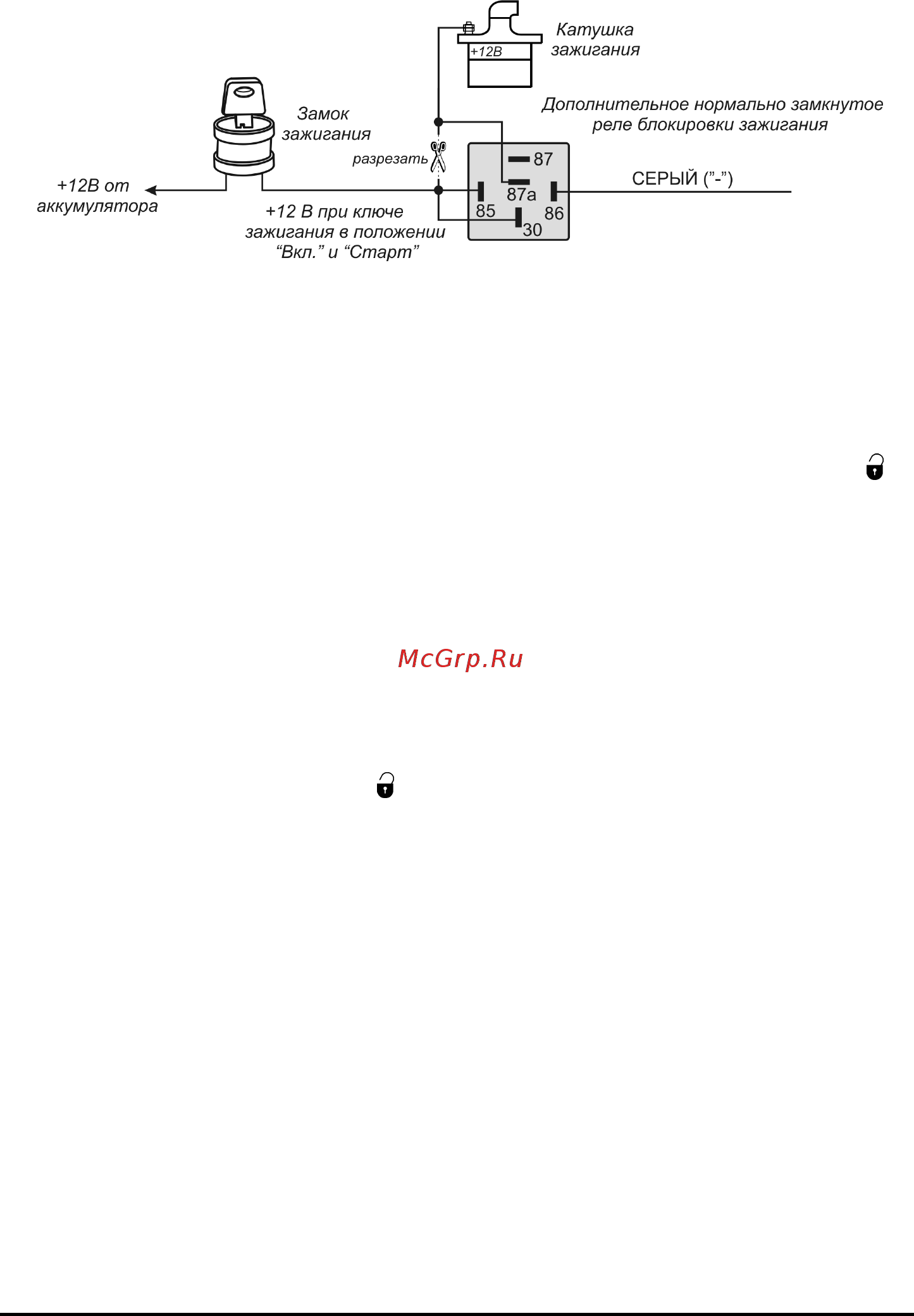

Схема подключения СЕРОГО провода для блокировки цепи зажигания автомобиля:

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-

вод для блокировки какой-либо иной цепи, кроме цепи стартера!

5) Если автомобиль оборудован электрическими стеклоподъемниками, то СЕРЫЙ провод может быть за-

программирован как “отрицательный выход для закрывания окон автомобиля при постановке

системы на охрану”.

В этом случае СЕРЫЙ провод также

уже более не будет замыкаться на “массу” при нажатии и удержа-

нии 2 секунды кнопки «AUX» передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” на

30 секунд после постановки системы на охрану с помощью брелка-передатчика. Нажатие кнопки

пе-

редатчика в течение этих 30 секунд остановит работу данного выхода системы (система при этом оста-

нется в режиме охраны).

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система

автоматически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный

выход активизирован + еще 3 секунды.

Подсоединение: Найдите провод

штатного модуля управления электрическими стеклоподъемниками

автомобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините СЕРЫЙ про-

вод к данному проводу.

6) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для отпирания

всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.

В этом случае

СЕРЫЙ провод также уже более не будет замыкаться на “массу” при нажатии и удержа-

нии 2 секунды кнопки «AUX» передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” на

1 секунду при повторном нажатии кнопки

передатчика после снятия системы с охраны.

Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЁНЫЙ/БЕЛЫЙ

провод отпирания системы только к электроприводу, установленному в двери водителя. Подсоедините

СЕРЫЙ провод (используя, при необходимости, дополнительные реле) к проводам отпирания всех ос-

тальных дверей

КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 20A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА

Этот

провод подает питание на основной блок системы и на встроенное реле управления указателями по-

ворота. Подсоедините КРАСНЫЙ провод с предохранителем 20А к +12В постоянного тока от аккумулятора

автомобиля.
