Alligator D-950 Инструкция по установке онлайн [30/40] 59403

ALLIGATOR D-950/970 “Инструкция по установке” 30 © Saturn Marketing Ltd.

2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫВОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ БЛО-

КИРОВКИ СТАРТЕРА (20А) (только для модели Alligator D-970)

Эти два провода будут автоматически замыкаться между собой при включении зажигания при выключен-

ном режиме охраны.

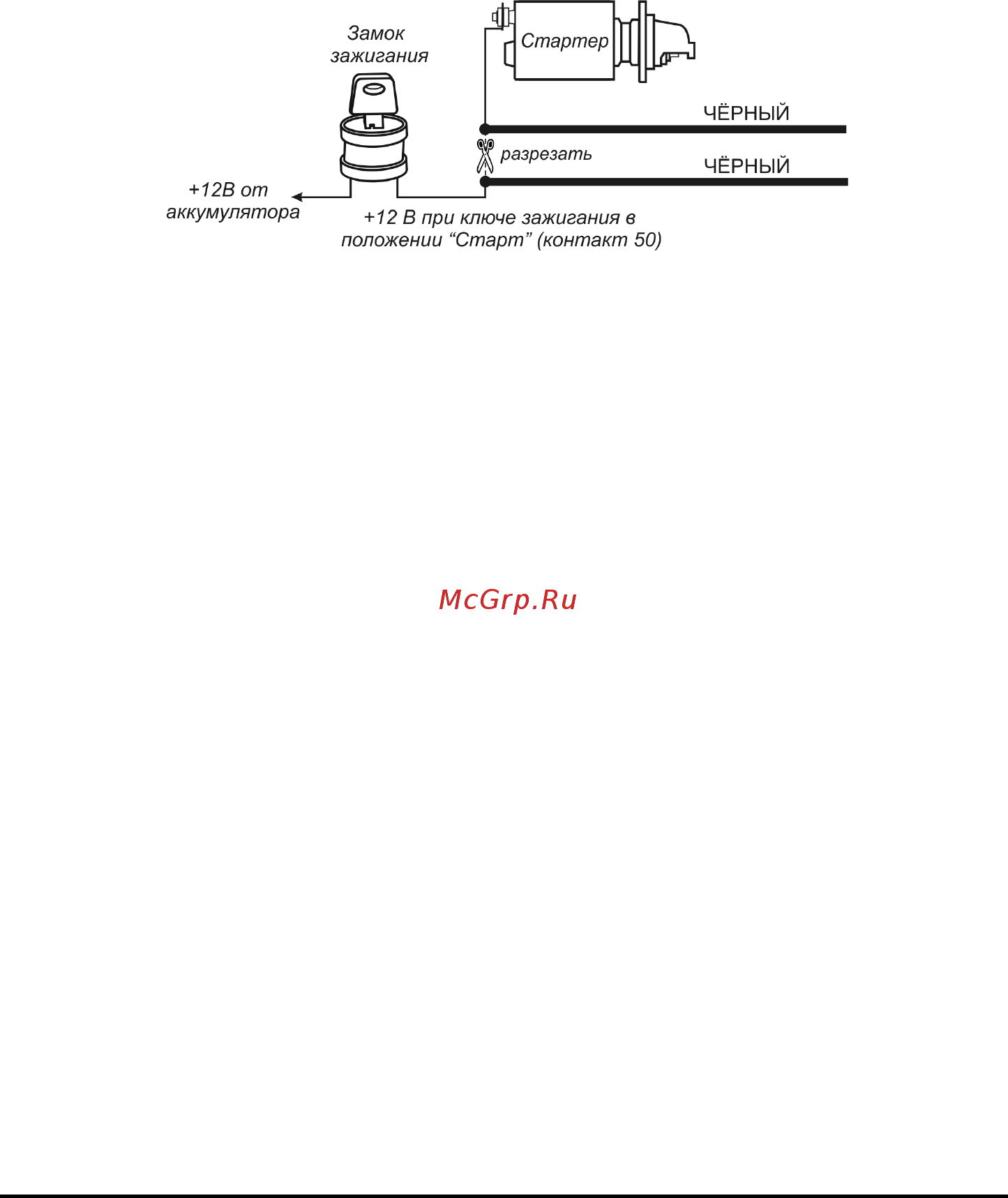

Подсоединение: Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на

этом проводе должно появляться напряжение +12В

, когда ключ зажигания находится в положении “ЗА-

ПУСК”, и напряжение 0В, когда ключ зажигания находится в положении “ВЫКЛ”).

Подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к одному толстому ЧЕРНО-

МУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините ко второму толстому

ЧЕРНОМУ проводу.
