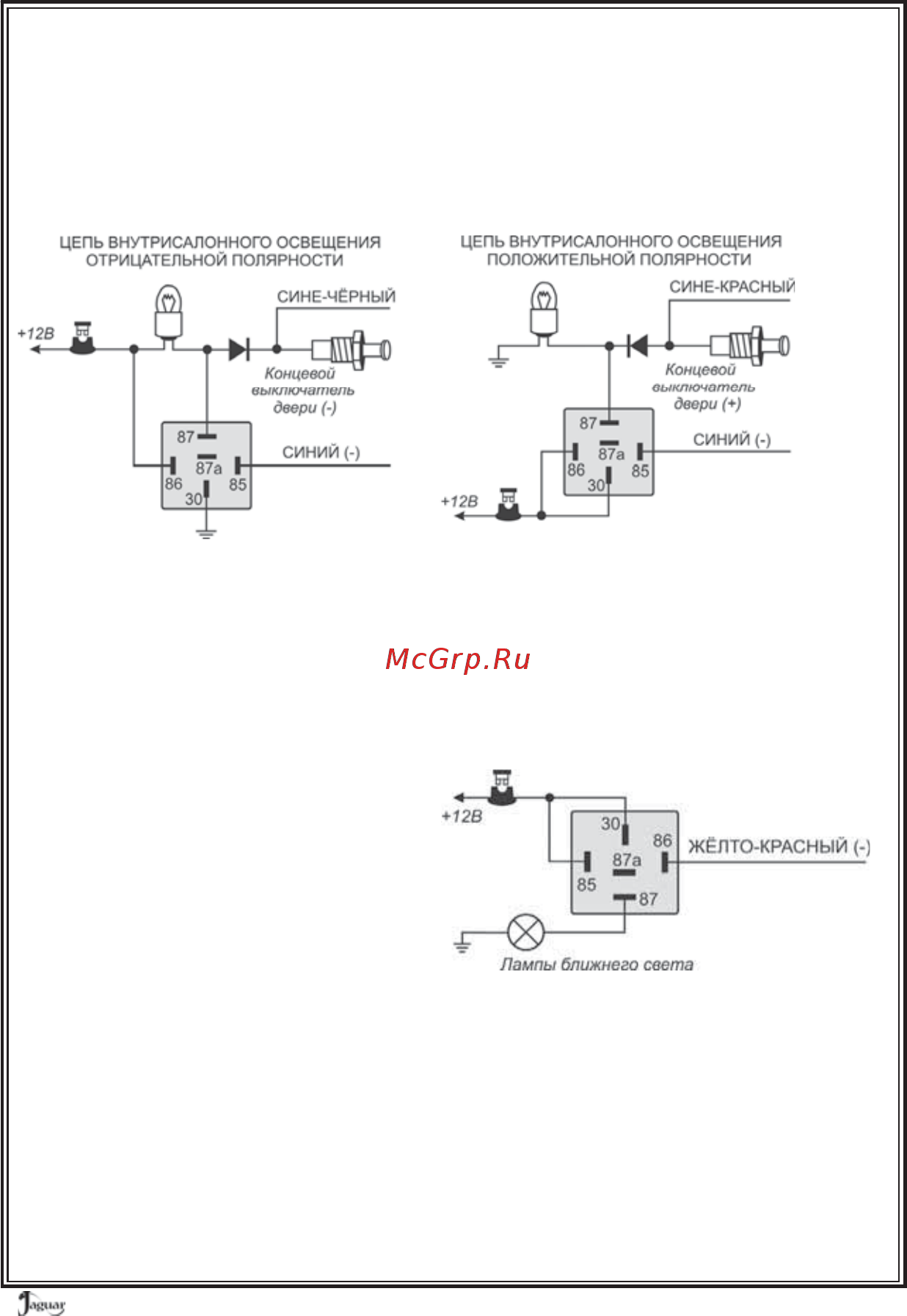

ПОДКЛЮЧЕНИЕ 18 КОНТАКТНОГО РАЗЪЕМА ЦЕНТРАЛЬНОГО БЛОКА ЧЕРНО КРАСНЫЙ провод 1 отрицательный программируемый выход ной блокировкой двигателя программируемая функция 14 Максимальный ключения необходимо дополнительное реле для управления дополнитель ток нагрузки ЗООмА для под СИНИЙ провод 2 отрицательный выход дополнительного канала 4 Максимальный ток нагрузки ЗООмА Для подключения требуется дополнительное реле Канал может быть запрограммирован для подключения к салонному освещению или модулю управления стеклоподъёмниками программируемая функция 13 Примеры схем подключения Синего провода к салонному освещению показаны на схемах ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ РОЗОВЫЙ провод 3 отрицательный выход состояния Выход активизируется при запуске двигателя и включении режима турботаймера и может быть использован для сбхода штатных цепей блокировки на вре мя работы двигателя Подключение данного провода также может быть необходимо в том случае если в автомобиле более двух цепей зажигания Максимальный ток нагрузки ЗООмА для подключения требуется дополнительное реле Короткая петля ЧЕРНОГО провода 4 выбор ручной или автоматической коробки матической КПП петля должна быть сохранена При ручной КПП петля должна быть разрезана передач При авто ЖЁЛТО КРАСНЫЙ провод 5 отрицательный выход дополнительного канала 2 Максимальный ток нагрузки ЗООмА Для подключения требуется дополнительное реле Длительность импульса выходного сиг нала программируется 0 8 10 30 секунд или до выключения канала брелоком защелка Канал может быть использован для управления допол нительным оборудованием автомобиля Справа приведена схема для подключения ЖёлтоКрасного провода к фарам ближнего света и реали зации функции световая дорожка Для этого дли тельность сигнала дополнительного канала 2 должна быть запрограммирована на 10 или 30 се кунд или до выключения канала брелоком Програм мируемая функция 4 СЕРО ЧЁРНЫЙ провод 6 вход контроля работы двигателя Подключение Серого Чёрного провода необходимо для контроля работы двигателя при дистанционном или автоматическом запуске Контроль работы двигателя может производиться либо по сигналу на выходе ге нератора либо по сигналу на штатном проводе тахометра программируемая функция 7 Входное сопротивление входа не менее 200 кОм а При использовании Серого Черного провода для контроля двигателя по сигналу на выходе генератора успешный запуск двигателя будет контролироваться по наличию напряжения 12 В на выходе генератора после успешного запуска двигателя В этом случае светодиодный индикатор гаснет на 5 с после остановки стартера а затем загорается вновь при запущенном двигателе Подсоедините Серый Черный провод к про воду идущему от генератора к индикаторной лампе разряда батареи расположенной на приборной пане ли JWMJEZ 10 12 Инструкция по установке
