Jaguar EZ-10 [14/20] Оранжево серый

Содержание

• Автомобильная охранная система класса deluxe с дистанционным управлением и 2 сторонней связью 1
• Инструкция по установке 1
• Что необходимо помнить при установке автосигнализации 1
• Комплект поставки системы 2
• Содержание 2
• Технические характеристики 3
• Восстановление заводских установок программируемых функций сис темы 4
• Запись кодов брелоков 4
• Программирование функций системы 4
• Таблицы программируемых функций 5
• Использование дополнительного сам модуля 6
• Программирование режимов работы сигнализации с помощью сер висной кнопки 8
• Процедура обучения оборотам холостого хода 8
• Рекомендации по размещению и монтажу компонентов системы 9
• Красный 10
• Рекомендации по прокладке и подключению проводов 10
• Синий 10
• Черный 10
• 2вот 1 11
• Лты 11
• Подключение силового 6 контактного разъема системы 11
• Рный 11
• Тонкий 11
• Чёрный жёлтый 11
• Ый жёлтый 11
• Подключение 18 контактного разъема центрального блока 12
• Оранжево серый 14
• Оранжевый фиолетовыи 14
• ___________ i _ 15
• Зелёно чёрный 15
• Зелёный 15
• Ный черны 15
• Подключение 6 контактного разъём а электро при водов замков дверей 15
• Сине чёрный 15
• Синий 15
• Чёрно красный 15
• Синий 17
• Временные диаграммы работы системы при дистанционном запуске 18
• Двигателя 18
• Ег 1 о 18
• Лты 19
• Рный 19

Похожие устройства

• Jaguar EZ-10 Инструкция пользователя
• Jaguar EZ-alpha Инструкция пользователя
• Jaguar EZ-Gamma Инструкция по установке
• Jaguar EZ-Gamma Инструкция пользователя
• Jaguar XJ-770 Инструкция пользователя
• Jaguar EZ-beta Инструкция пользователя
• Jaguar EZ-one Инструкция пользователя
• Jaguar EZ-two Инструкция пользователя
• Jaguar EZ-three Инструкция по установке
• Jaguar EZ-three Инструкция пользователя
• Jaguar EZ-four Инструкция по установке
• Jaguar EZ-four Инструкция пользователя
• Jaguar EZ-6 Инструкция пользователя
• Jaguar EZ-8 Инструкция пользователя
• Jaguar EZ-Ultra Пояснение по установке
• Jaguar EZ-Ultra Инструкция по установке
• Jaguar XJ-777 Инструкция пользователя
• Jaguar XJ-777 Инструкция по установке
• Saturn MultiCAN-100 Инструкция пользователя
• Saturn MultiCAN-200U Инструкция пользователя

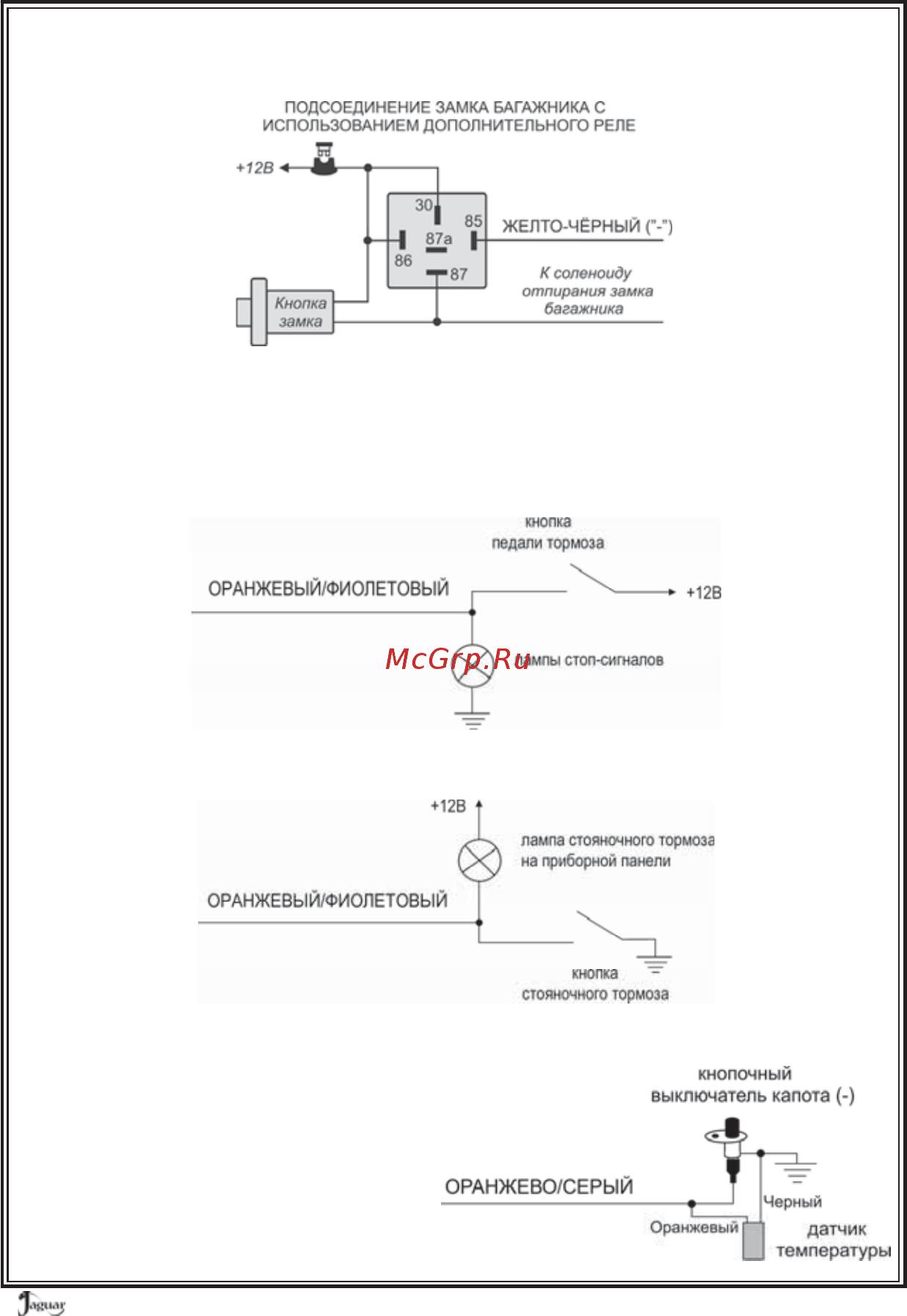

ЖЁЛТО ЧЁРНЫЙ провод 15 отрицательный выход дополнительного канала 1 Длительность сиг нала управления 1 секунда Максимальный ток нагрузки ЗООмА Канал может быть использован для управ ления соленоидом отпирания багажника Для подключения требуется дополнительное реле Пример схемы подключения приведен на рисунке ПОДСОЕДИНЕНИЕ ЗАМКА БАГАЖНИКА С ИСПОЛЬЗОВАНИЕМ ДОПОЛНИТЕЛЬНОГО РЕЛЕ ОРАНЖЕВО ФИОЛЕТОВЫЙ провод 16 отрицательный вход контроля состояния ручного стояночно го тормоза или педали тормоза При наличии положительного потенциала на этом проводе дистанционный и автоматический запуски двигателя будут невозможны Возникновение положительного потенциала на этом проводе в режиме запущенного дистанционно или автоматически двигателя вызовет немедленную остановку двигателя Схемы подключения приведены ниже В автомобиле с автоматической коробкой передач подсоедините Оранжевый Фиолетовый идущему от стоп сигналов автомобиля который замыкается на 12В при нажатии педали тормоза провод к проводу кнопка педали тормоза ОРАНЖЕВЫЙ ФИОЛЕТОВЫЙ 12В Гх Л лампы стоп сигналов В автомобиле с ручной коробкой передач подсоедините Оранжевый Фиолетовый провод к проводу замы кающемся на массу при взведении ручного тормоза лампа стояночного тормоза на приборной панели ОРАНЖЕВЫЙ ФИОЛЕТОВЫИ кнопка стояночного тормоза СИНЕ ЧЁРНЫЙ провод 17 подключите к кнопочным выключателям дверей замыкающимся на корпус при открывании дверей кнопочный ОРАНЖЕВО СЕРЫЙ провод 18 подключите к кнопочному выключателю капота замыкающий ся на корпус при открывании капота К ОРАНЖЕВО СЕРОМУ проводу также подключается датчик температуры двигателя установленный под капо том автомобиля JWM EZ 10 выключатель капота ОРАНЖЕВО СЕРЫЙ 14 Инструкция по установке
