Kettler Polo M 7664-000 [13/22] Demontage der pedalarme

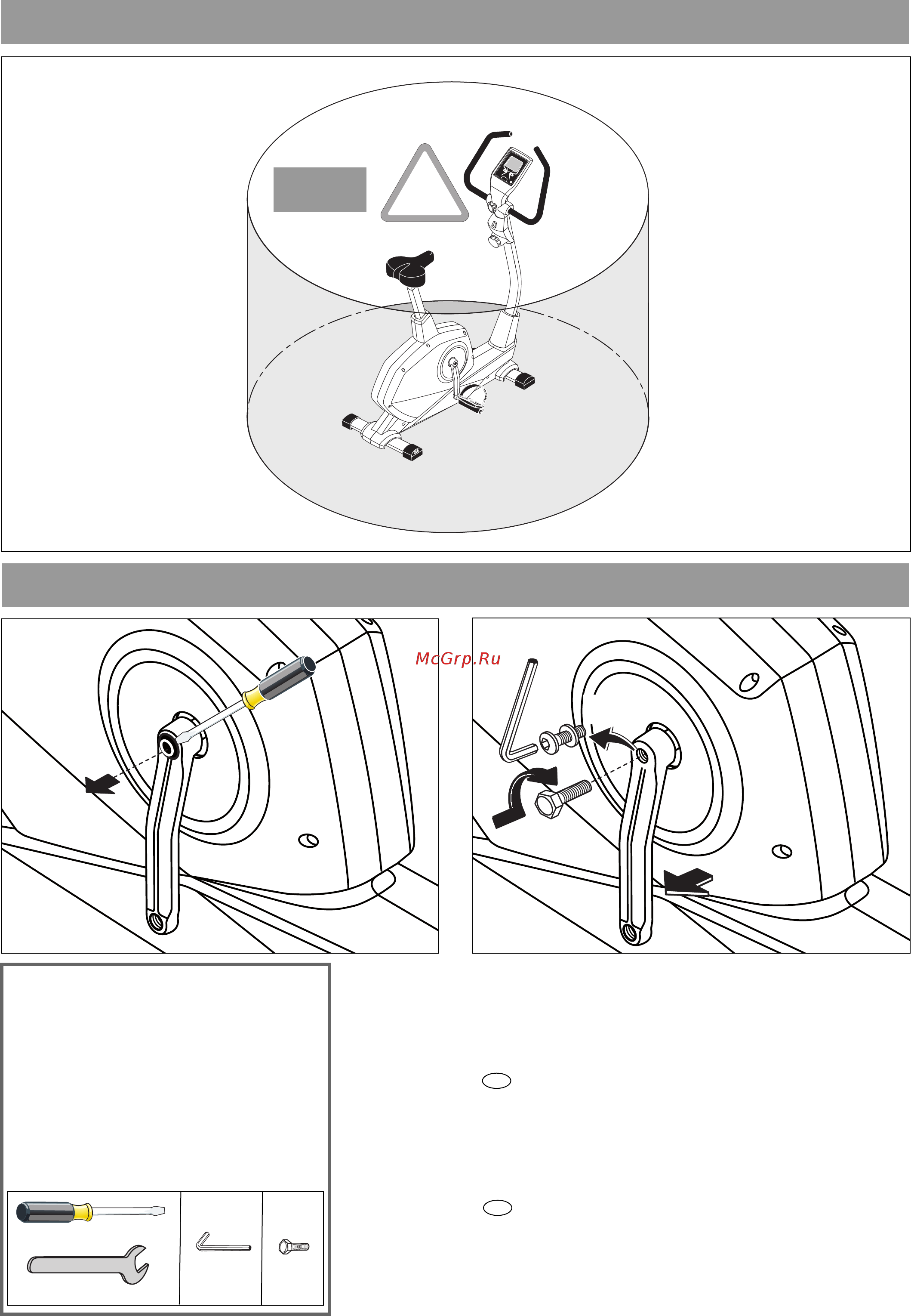

Zum Abziehen des Pedalarms entfernen Sie zuerst die Schutzkappe

und Schraube (A). Halten Sie den Pedalarm fest und drehen Sie

eine Schraube M12 (gehört nicht zum Lieferumfang) in die

Gewindeöffnung (B). Nach einigen Umdrehungen können Sie den

Pedalarm abnehmen (C).

Removal of pedal arms

To pull off the pedal arms remove cap and screw (A). Grip the pedal

arm tightly, and screw in an M12 bolt (not supplied) into the thread

(B). After a few turns you may take off the pedal arm (C)

Démontage de la manivelle

Enlevez d'abord le capot de protection ainsi que la vis (A) avant

de retirer le bras de la pédale. Tenez le bras de la pédale et vissez

une vis M12 (ne fait pas partie de la gamme de livraison) dans l'ou-

verture de filetage (B). Vous pouvez retirer le bras de la pédale (C)

après plusieurs tours.

Demontage der Pedalarme

– D – Gehört nicht zum Lieferumfang.

– GB – Not included.

– F – Ne fait pas partie du domaine de livraison.

– NL – Is niet bij de levering inbegrepen.

– E – No forma parte del volumen de entrega.

– I – Non in dotazione alla fornitura.

– PL – Nie należy do zakresu dostawy.

– CZ – Nepatří do rozsahu dodávky

– P – Não está incluído nas peças fornecidas

– DK – Er ikke inkluderet i leveringsomfanget.

– RUS – не включены

– SLO – Ne sodi v obseg dobave.

M12x50

SM 6

SW 19

1 mtr

1 2
