11
12. Аксессуары
Тахометр
Удлинительный
шнур для лампы
Оригинальная
смазка
Краска
Оригинальное
трансмиссионное масло
(500 мл)
Оригинальное
моторное
масло
13. Выбор винта для мотора M18E2S
Мы рекомендуем пользоваться только оригинальными винтами ТОНАТSU.
Винт должен выбираться таким образом, чтобы обороты мотора в режиме максимальной скорости
находились в рекомендованных пределах 5200-5800 об/мин.
Легкие лодки
Тяжелые лодки
Размер, указанный на винте 10 9 8,5 8 7 6
Размер винта, мм 234х250 234х231 234х224 234х199 234х174 234х155
Диаметр в дюймах 9,2х9,8 9,2х9,1 9,2х8,8 9,2х7,8 9,2х6,9 9,2х6,1
Комплектация О S О О О О
S – стандарт О – опция

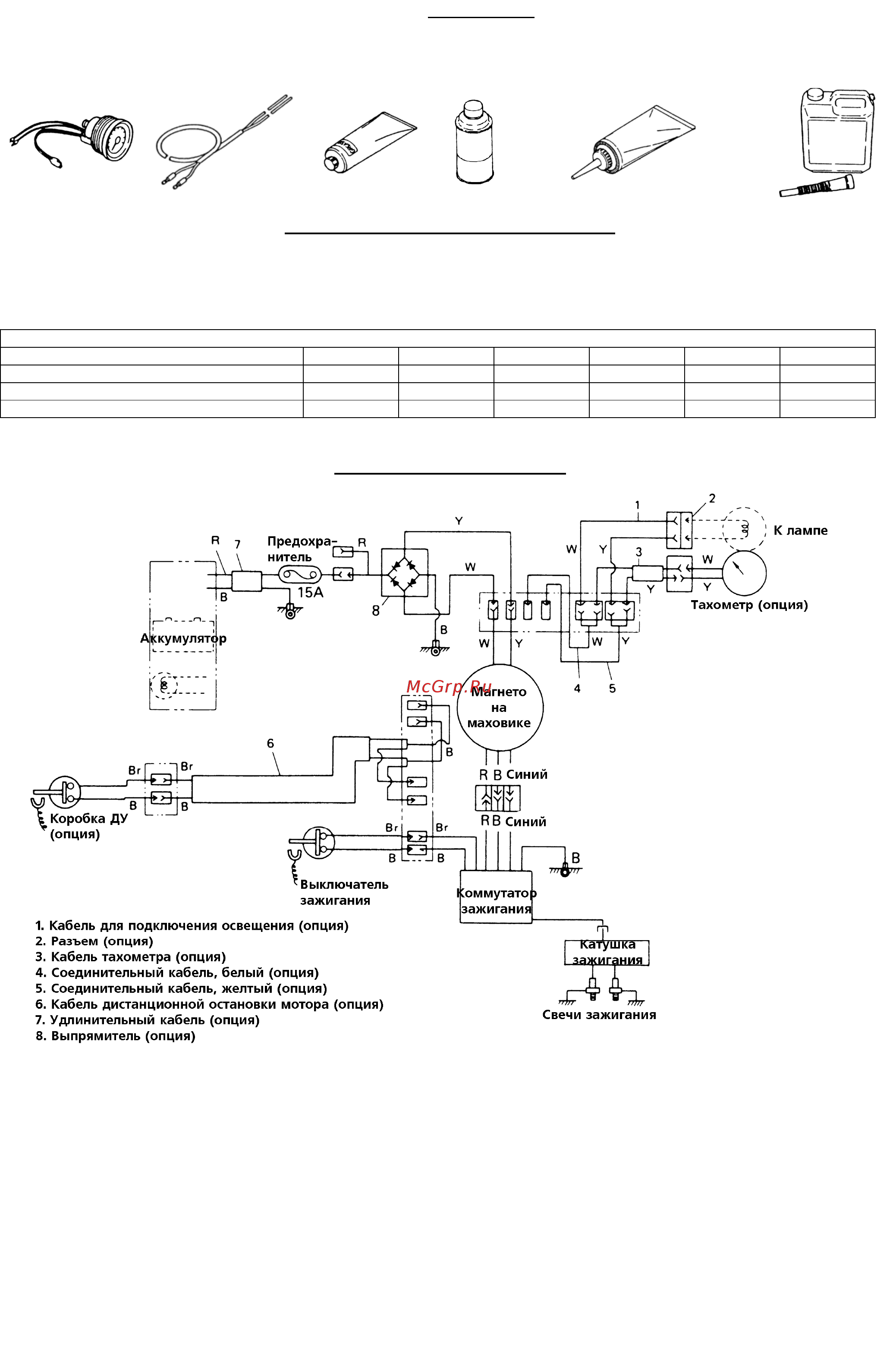

14. Электрические схемы
