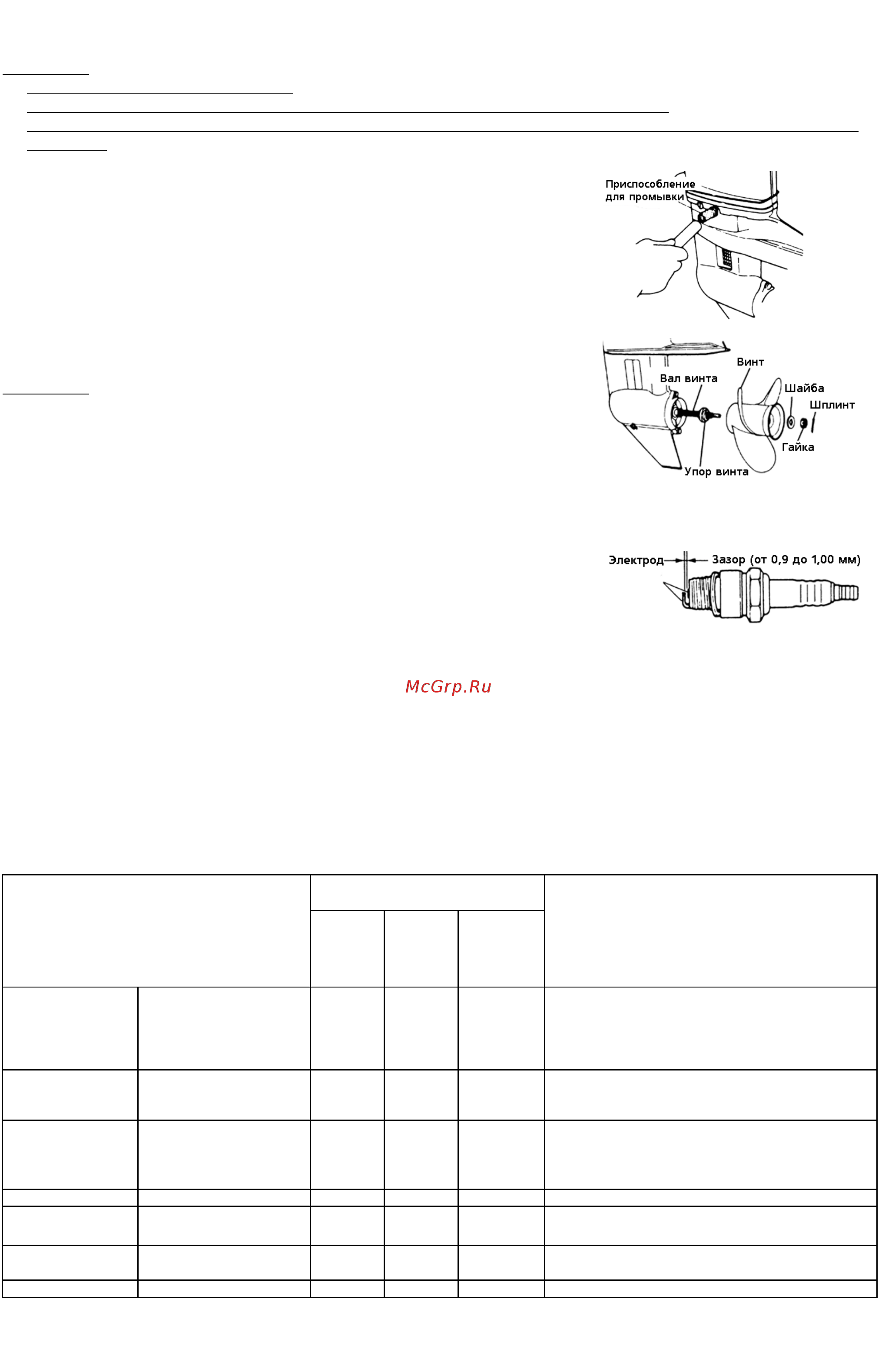

А. Промывка.
После работы моторы в морской или сильнозагрязненной воде, а также после длительного хранения,
вымойте водой внешние части мотора. С помощью чистой воды промойте систему охлаждения.
Внимание!
− Перед промывкой снимите винт.
− Никогда не запускайте мотор в помещении или плохо вентилируемых местах.
− Выхлопной газ содержит вредные вещества, которые могут оказать отрицательное влияние на Ваше
здоровье.
1. Снимите пробку для воды с мотора и вверните приспособление
для промывки (адаптер для шланга).
2. Подсоедините шланг к системе промывки. Обязательно закройте
пленкой фильтр для воды и подводный фильтр, расположенный в
кожухе трансмиссии.
3. При нейтральном положении (N) ручки реверса, дайте мотору
поработать на низких оборотах, пока производится промывка.
Б. Замена винта.
Изношенный винт ухудшает работу мотора и может привести к его
повреждению.
Внимание!
Перед тем как демонтировать винт, снимите колпачки свечей.
1. Снимите шплинт, а затем отверните гайку винта и шайбу.
2. Потяните винт на себя и снимите его.
3. Перед установкой нового винта смажьте его специальным маслом
В. Замена свечей.
Если электрод свечи согнут или на нем есть нагар, почистите свечу
или замените.
1. Снимите верхнюю крышку мотора.
2. Выверните свечу, поворачивая ее против часовой стрелки (с
помощью свечного ключа 21 мм).
Используйте свечи NGK В7НS-10 или ВR7НS-10, или СНАМРIОN L 82С
или RL 82С с 1-мм зазором.
Г. Регулировочный анод.
Анод защищает подвесной мотор от электролитической коррозии, возникающей из-за незначительного
электричества. 2 анода установлены в кожухе трансмиссии, на установочном кронштейне. Когда износ
анодов составит более 2/3, замените их незамедлительно.
Примечание: Никогда не покрывайте анод смазкой или краской. Во время каждой проверки затяните
заново фиксирующий болт, т.к. он также подвержен коррозии.
9.2. Периодическая проверка.
Очень важно регулярно производить осмотр и обслуживание мотора. Периодичность таких операций
приведена в таблице. Частота обслуживания определяется количеством моточасов или сроком службы
мотора в месяцах, в зависимости от того какой срок наступит раньше.
Наименование
Интервалы обслуживания
Действия
10 часов
или
1 месяц
50 часов
или
3 месяца
Каждые
100
часов или
6 месяцев
Топливная
система
Карбюратор
Топливный фильтр
Топливные шланги
Топливный бак
+
+
+
+
+
+
+
+
+
+
+
Снимите, очистите и отрегулируйте.
Регулировка холостых оборотов.
Проверьте, прочистите.
Проверьте и замените
Очистите
Зажигание
Свечи зажигания
Распределение
момента
зажигания
+
+
+
+
Проверьте зазоры. Снимите нагар.
Замените.
Отрегулир
уйте
зажигание
Нижняя часть
мотора
Винт
Трансмиссионное
масло
Водяная помпа*
+
+
+
+
+
+
+
+
+
Проверьте внешний вид.
Замените или долейте, проверьте нет ли
попадания воды.
Проверьте на износ и внешние
Болты и гайки
+
+
+
Затяните
Подвижные
детали
+ + Нанесите или закачайте смазку
Навесное
оборудование
+ + + Проверить на наличие коррозии
Анод**
+
+
+
Проверьте коррозию и деформацию
* - Меняйте крыльчатку через каждые 12 месяцев. ** - Замените.
Примечание: Через 300 моточасов рекомендуется провести тщательный осмотр и техобслуживание мотора
в специализированном техническом центре.
