6

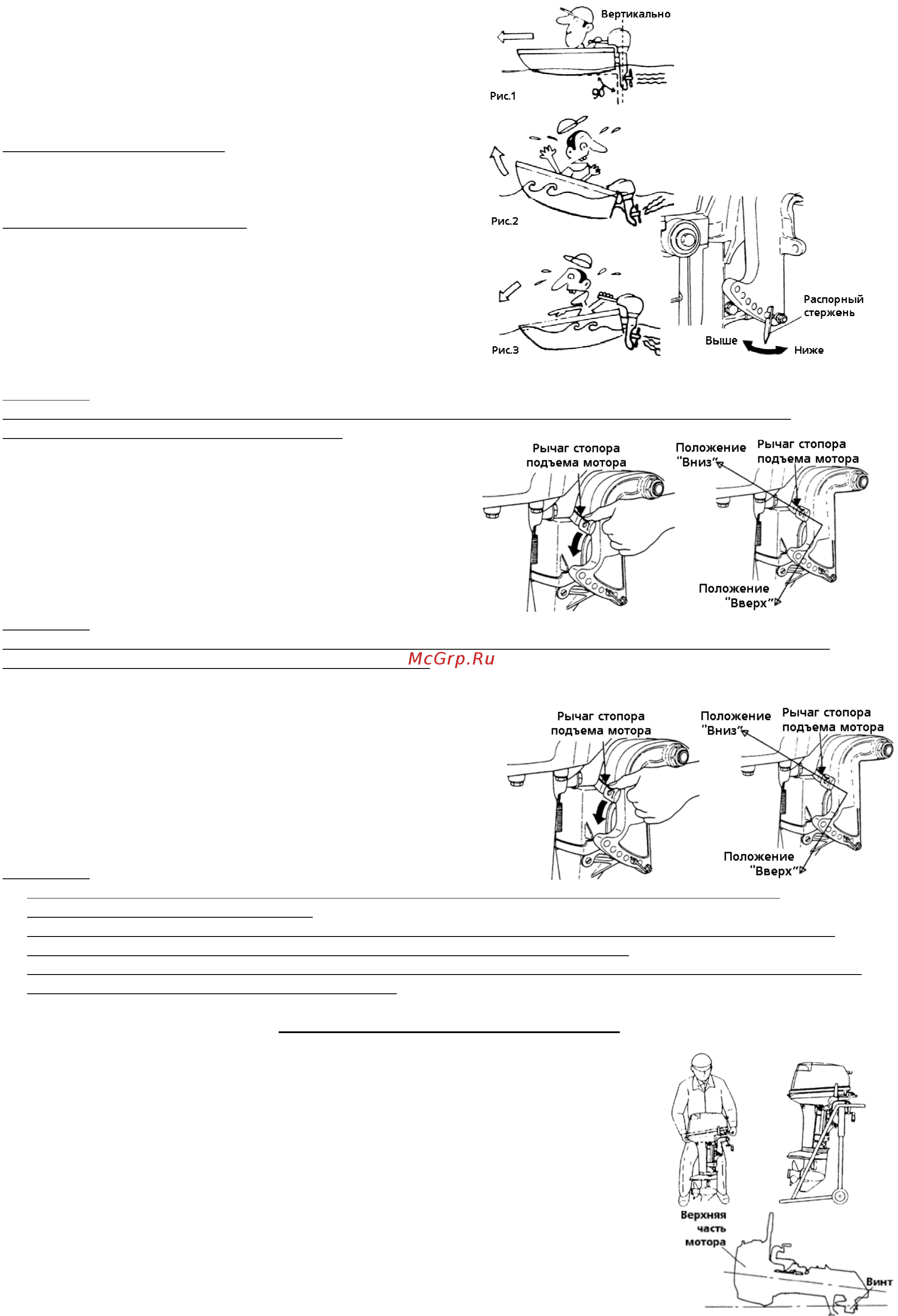

5.5. Угол наклона.
Угол наклона подвесного мотора можно
отрегулировать так, чтобы он соответствовал наклону
кормы и условиям нагрузки. Выберите
соответствующий угол наклона мотора так, чтобы
антикавитационная плита находилась параллельно
поверхности воды во время движения.
Правильный угол наклона.
Положение распорного стержня считается правильным
тогда, когда лодка находится в горизонтальном
положении, как показано на Рис.1.
Неправильные углы наклона.
В случае, если распорный стержень установлен
высоко, нос лодки поднимается, появляется
нестабильный ход как показано на Рис.2.
В случае, если распорный стержень установлен низко,
лодка будет "нырять" под волну, как показано на
Рис.3
5.6. Подъем и опускание мотора.
Внимание!
При эксплуатации мотора избегайте случайного попадания рук между шарнирным и кормовым
кронштейнами. Мотор опускайте плавно.
(1) Подъем мотора. Нажмите на рычаг стопора
подъема мотора. Поднимайте мотор полностью до тех
пор, пока он не будет закреплен в нужном положении.
(2) Опускание мотора. Поднимите рычаг стопора
подъема мотора. Теперь слегка приподнимите мотор и
опустите его на место.
5.7. Плавание на мелководье
Внимание!
При эксплуатации мотора на мелководье избегайте случайного попадания рук между шарнирным и
кормовым кронштейнами. Мотор опускайте плавно.
Примечание: Перед тем, как мотор начнет работать на водоемах с небольшой глубиной, снизьте
скорость и переведите трансмиссию в нейтральное положение.
(1) Подъем мотора. Поднимите рычаг стопора подъема
мотора, установите мотор так, чтобы можно было
пользоваться лодкой при небольших глубинах.
(2) Опускание мотора. Опустите тот же самый рычаг,
слегка приподнимите мотор вверх, а затем плавно
опустите.
Внимание!
− Убедитесь, что водяной фильтр всегда находится под водой и что вода постоянно течет из
контрольного отверстия для воды.
− При небольших глубинах не эксплуатируйте мотор на высоких оборотах, иначе возможна потеря
управления, что приведет к повреждению защитного кожуха редуктора.
− Проверьте, чтобы мотор не ударялся о дно водоема, особенно при заднем ходе. Удары мотора о дно
могут вызвать повреждения мотора и лодки.
6. Снятие и транспортировка мотора.
6.1. Снятие мотора с лодки.
(1) Заглушите мотор и отсоедините топливный шланг.
(3) Снимите мотор с корпуса лодки и полностью слейте воду из защитного
кожуха.
6.2. Переноска мотора.
При переноске мотора старайтесь сохранять его в вертикальном положении.
Примечание: Если мотор переносится в горизонтальном положении, крышка
мотора должна быть выше винта.
6.3. Хранение мотора.
Во время хранения мотор должен находиться в вертикальном
положении.
Примечание: Если вы храните мотор в горизонтальном положении, уложите
его так, чтобы ручки управления находились сверху.
