14

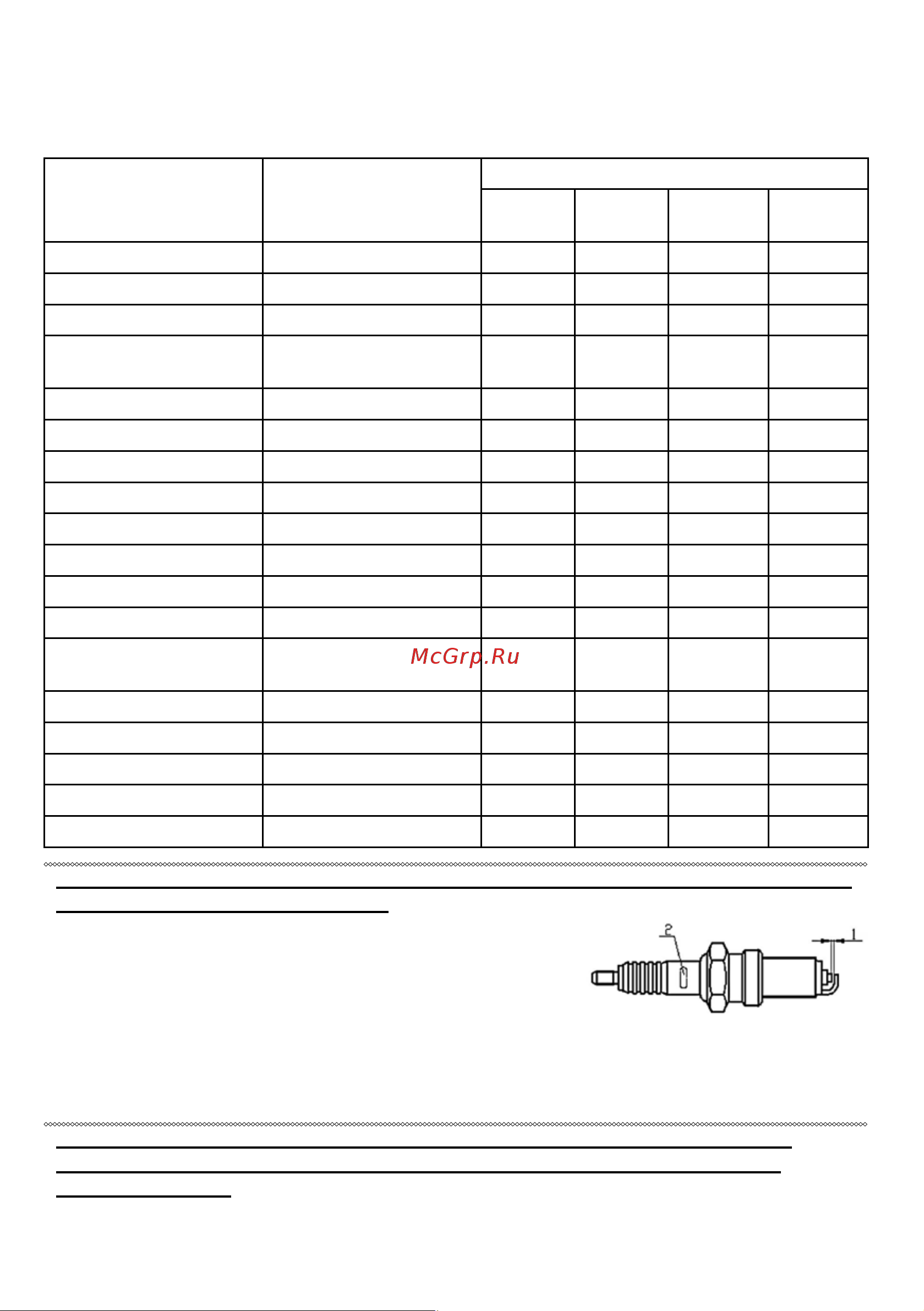

Периодичность обслуживания
Периодичностьиработыпообслуживаниюприведенывтаблице.Еслидвигательэксплуатиру-
етсяинтенсивнотопериодымеждуТОнеобходимоуменьшить.
Узел Тип работ
Каждые
10часов
(1мес.)
50часов
(3мес.)
100часов
(6мес.)
200часов
(1год.)
Анод Проверка\замена * * *
Системаохлаждения Очистка * * *
Защелкакапота *
Топливныйфильтр
(внутритоп.бака)
Проверка\замена
*
Топливнаясистема Проверка * * * *
Топливныйбак Проверка\чистка *
Масловредукторе Замена * * *
Доп.точкисмазки Смазка * *
Холостойход(карб.) Проверка * *
Греб.винтишпонка Проверка\замена * * *
Переключ.передач Проверка\замена *
Термостат Проверка\замена *
Ручка,тросуправления
газом
Проверка\регулировка
*
Водянаяпомпа Проверка\замена *
Масловдвигателе Замена * * *
Свеча Чистка\замена\проверка * *
Зазорклапанов Проверка\регулировка * *
Выхлоп Проверка\замена *
Если двигатель эксплуатируется в грязной или соленой воде, его необходимо промы-
вать после каждого использования.
Очистка, регулировка свечей зажигания
Состояниесвечи(свечей)зажиганияопределяеткачество
работыдвигателя.
СвечаNGKDPR6EA-9должнабытьбезнагара,механических
повреждений,зазорсоставляет0,8-1,0мм.Усилиезатяжкисвечи-18Нм.
Свечунеобходимопериодическипроверять,чистить,регулироватьзазор,принеобходимости-
заменить.
Наличие нагара на исправной свече означает неправильную работу двигателя.
Проверьте масло, смените тип топлива. Если причина не в этом, обратитесь в
сервисный центр.
