Hidea HDF9.9HS [6/22] Румпель
![Hidea HDF9.9HS [6/22] Румпель](/views2/1239610/page6/bg6.png)
5

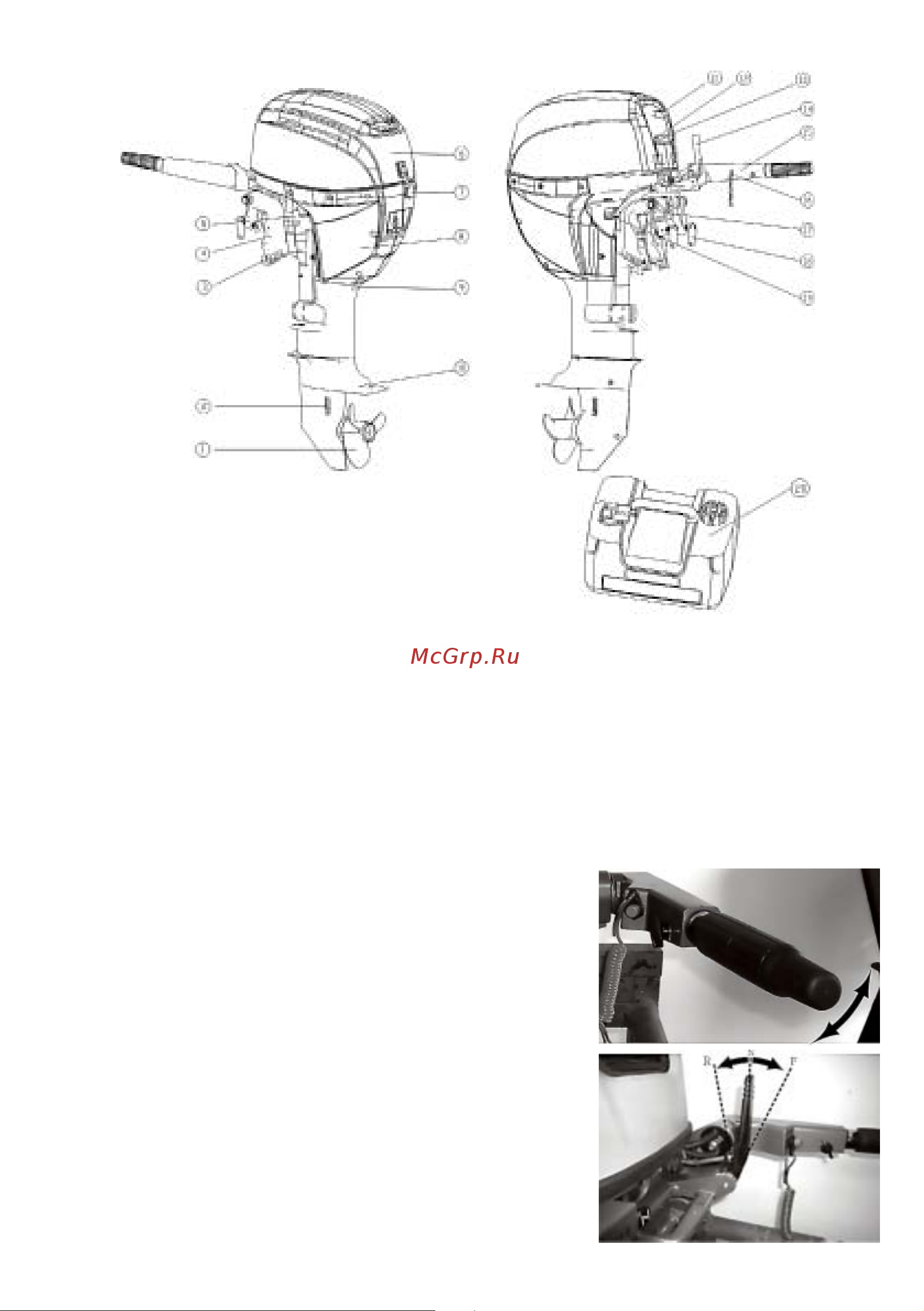

15.Румпель 18.Винтзажимной
16.Кнопка«стоп»,чекабезопасности 19.Фиксаторповоротадвигателя
17.Скоба 20.Топливныйбак
Топливный бак
ТопливныйбакмоделиHDF-15показаннарисункевыше.
Крышка топливного бака-откручиваетсяпротивчасовойстрелки,предназначенадля
заполнениябакабензином.Воздушный клапаннакрышкебака-открываетсяпередзапуском
двигателя,противчасовойстрелки.Обязательнозакрываетсянавремядлительногопростоядвига-
теля,послеиспользованиядвигателя.
Румпель
Изменяетнаправлениедвижениялодки.
Ручкарумпеля-узелуправленияоборотамидвигателя(газ).
Ручка переключения передач
Управляетнаправлениемвращениявинталодки.
Имееттриположения:
N-нейтраль
F-переднийход.
R-заднийход.
Вположении«N»(нейтраль)гребнойвинтневращается.
