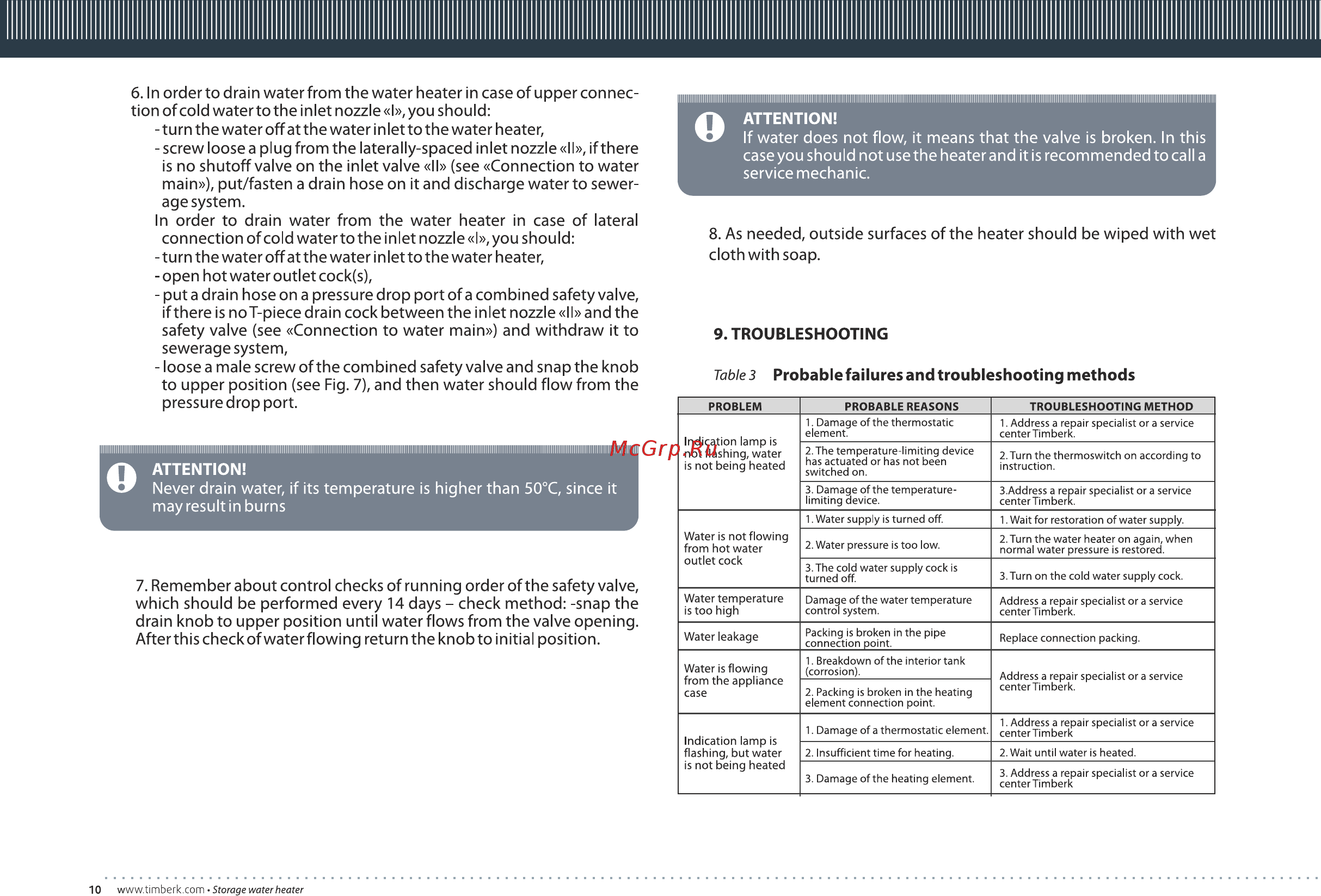

Timberk swh re5 150 v [10/28] Probable failures and troubleshooting methods
![Timberk swh re5 150 v [10/28] Probable failures and troubleshooting methods](/views2/1239801/page10/bga.png)
Содержание
- Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 1
- Timberk 1
- Руководство по эксплуатации instruction manual 1
- Contents 2
- Dear customer 2
- Important information 2
- Safety precautions 2
- Dimensioning specifications 3
- English 3
- Operational characteristics 3
- Technical characteristics 3
- D e f g h j k l m n p q r t 4
- Water heater dimension mm 4
- Control panel 5
- Englis 5
- Delivery set 6
- Water heater installation 6
- Attention 7
- Connection to water main 7
- O attention 7
- Attention 8
- Connection to electric network 8
- Water heater operation 8
- Attention 9
- Englis 9
- Maintenance 9
- As needed outside surfaces ofthe heater should be wiped with wet cloth with soap 10
- Attention 10
- If there is not piece drain cock between the inlet nozzle 11 and the safety valve see connection to water main and withdraw it to sewerage system 10
- If water does not flow it means that the valve is broken in this case you should not use the heater and it is recommended to call a service mechanic 10
- In order to drain water from the water heater in case of upper connec tion of cold water to the inlet nozzle 1 you should 10
- Is no shutoff valve on the inlet valve 11 see connection to water main put fasten a drain hose on it and discharge water to sewer agesystem in order to drain water from the water heater in case of lateral connection of cold water to the inlet nozzle 1 you should 10
- Loose a male screw of the combined safety valve and snap the knob 10
- Never drain water if its temperature is higher than 50 c since it mayresultin burns 10
- Oattention 10
- Probable failures and troubleshooting methods 10
- Remember about control checks of running order ofthe safety valve which should be performed every 14 days check method snap the drain knob to upper position until water flows from the valve opening after this check of water flowing return the knob to initial position 10
- To upper position see fig 7 and then water should flow from the pressure drop port 10
- Troubleshooting 10
- Turn the water off at the water inlet to the water heater open hot water outlet cock s put a drain hose on a pressure drop port of a combined safety valve 10
- Turn the water off at the water inlet to the water heater screw loose a plug from the laterally spaced inlet nozzle 11 if there 10
- Am note 11
- Basic circuit diagram 11
- Utilization 11
- Важная информация 12
- Меры предосторожности 12
- Содержание 12
- Уважаемый покупатель 12
- Drop defense 13
- Englis 13
- Нот defense 13
- Рабочие характеристики 13
- Swhres120v swhre5 150v 14
- Размерные характеристики 14
- Размерные характеристики приборов приведены на стр 15 14
- Таблица 1 14
- Технические характеристики 14
- Технические характеристики водонагревателя приведены в таблице 1 14
- А в с 15
- М и р 15
- Русски 15
- Устройство водонагревателя 16
- Комплект поставки 17
- Русский 17
- Установка водонагревателя 17
- Внимание 18
- Подключение к водопроводной магистрали 18
- Примечание 18
- Бнимание 19
- Обнимание 19
- Подключение к электрической сети 19
- Русский 19
- Бнимание 20
- Обнимание 20
- Обслуживание 20
- Примечание 20
- Эксплуатация водонагревателя 20
- K внимание 21
- Внимание 21
- Русский 21
- Вать подробную информацию по утилизации водонагревателя вы можете получить у представителя местного органа власти срок 22
- Внимание 22
- Если вода не потечет то клапан испорчен в этом случае нельзя пользоваться нагревателем и рекомендуется вызвать сервисного мастера 22
- Женным в данном руководстве по эксплуатации дети находящиеся вблизи водонагревателя должны быть под наблюдением взрослых и ни в коем случае не использовать прибор как элемент игры 22
- Ключайте резко режимы строго следуйте рекомендациям изло 22
- Ми людьми эксплуатируйте водонагреватель бережно не пере 22
- Накопительный водонагреватель не предназначен для бескон 22
- Наружные поверхности нагревателя по мере необходимости протирать влажной тканьюсмылом 22
- По окончании срока службы водонагреватель следует утилизиро 22
- Помните о контрольных проверках исправности действия пред охранительного клапана каждые 14 дней способ проверки перевести ручку слива в верхнее положение до ощущения пере хода резьбы и тогда из отверстия клапана должна потечь вода после проверки вытекания воды верните ручку в предыдущее положение 22
- Примечание 22
- Производитель имеет право вносить в устройство прибора любые изменения улучшающие его технические и иные характеристики данные изменения могут быть внесены без предупреждения и предварительного уведомления потребителей производитель не несет ответственности за изменение электросхемы изделия которое может быть выполнено без уведомления потребителя 22
- Рис 8 22
- Службы водонагревателя составляет 15 лет 22
- Таблица 22
- Трольного использования детьми пожилыми или недееспособны 22
- Устранение неисправностей 22
- Утилизация 22
- Электрическая принципиальная схема 22
- Гарантийный талон вложен вупаковку изделия 23
- Изготовитель 23
- Изделие соответствует директиве eec 89 336 касающейся электромагнитного оборудования 23
- Импортёр 23
- Информация о сертификации 23
- Русски 23
- Сертификата 23
- Срок действия 23
- Товар сертифицирован на территории россии органом по сертификации 23
- Товар соответствует требованиям нормативных документов 23
- Timberk 25
- Русски 25
- Ьтьегк 26
- Русский 27
- Ьтьегк 27
- Timberk 28
Похожие устройства
- Timberk swh re5 120 v Инструкция по эксплуатации
- Timberk swh re4 100 vh Инструкция по эксплуатации
- Timberk swh re4 50 vh Инструкция по эксплуатации
- Timberk swh re4 30 vh Инструкция по эксплуатации
- Timberk swh re3 80 v sl Инструкция по эксплуатации
- Timberk swh re3 50 v sl Инструкция по эксплуатации
- Timberk swh re3 30 v sl Инструкция по эксплуатации
- Timberk swh re3 80 v Инструкция по эксплуатации
- Timberk swh re3 100 v Инструкция по эксплуатации
- Timberk swh re3 50 v Инструкция по эксплуатации
- Timberk swh se1 30 vu Инструкция по эксплуатации
- Timberk swh se1 15 vu Инструкция по эксплуатации
- Timberk swh se1 10 vu Инструкция по эксплуатации
- Timberk swh se1 30 vo Инструкция по эксплуатации
- Timberk swh se1 15 vo Инструкция по эксплуатации
- Timberk swh se1 10 vo Инструкция по эксплуатации
- Timberk whp-5 os Инструкция по эксплуатации
- Timberk whp-4 os Инструкция по эксплуатации
- Timberk dh tim 20 e2w Инструкция по эксплуатации
- Timberk dh tim 20 e2o Инструкция по эксплуатации
6 In order to drain water from the water heater in case of upper connec tion of cold water to the inlet nozzle 1 you should turn the water off at the water inlet to the water heater screw loose a plug from the laterally spaced inlet nozzle 11 if there is no shutoff valve on the inlet valve 11 see Connection to water main put fasten a drain hose on it and discharge water to sewer agesystem In order to drain water from the water heater in case of lateral connection of cold water to the inlet nozzle 1 you should turn the water off at the water inlet to the water heater open hot water outlet cock s put a drain hose on a pressure drop port of a combined safety valve if there is noT piece drain cock between the inlet nozzle 11 and the safety valve see Connection to water main and withdraw it to sewerage system loose a male screw of the combined safety valve and snap the knob to upper position see Fig 7 and then water should flow from the pressure drop port II I I II Illi II Illi II I I II Illi II Illi II I I II Illi II I I lllllll OATTENTION Never drain water if its temperature is higher than 50 C since it mayresultin burns 7 Remember about control checks of running order ofthe safety valve which should be performed every 14 days check method snap the drain knob to upper position until water flows from the valve opening After this check of water flowing return the knob to initial position I II llllllllllllllll II llllllllllllllll II lllllllllllllllllll lllllllllllllllllll II llllllllllllllll II llllllllllllllll II lllllllllllllllllll lllllllllllllllllll II llllllllllllllll II llllllllllllllll II lllllllllllllllllll lllllllllllllllllll II llllllll ATTENTION O If water does not flow it means that the valve is broken In this case you should not use the heater and it is recommended to call a service mechanic 8 As needed outside surfaces ofthe heater should be wiped with wet cloth with soap 9 TROUBLESHOOTING Table 3 Probable failures and troubleshooting methods PROBLEM Indication lamp is not flashing water is not being heated PROBABLE REASONS 1 Address a repair specialist or a service centerTimberk 2 The temperature limiting device has actuated or has not been switched on 2 Turn the thermoswitch on according to instruction 3 Damage of the temperature limiting device 3 Address a repair specialist or a service centerTimberk 1 Water supply is turned off 1 Wait for restoration of water supply Water is not flowing from hot water outlet cock 2 Water pressure is too low 2 Turn the water heater on again when normal water pressure is restored 3 The cold water supply cock is turned off 3 Turn on the cold water supply cock Water temperature is too high Damage of the water temperature control system Address a repair specialist or a service centerTimberk Water leakage Packing is broken in the pipe connection point Replace connection packing Water is flowing from the appliance case 1 Breakdown of the interior tank corrosion 2 Packing is broken in the heating element connection point 1 Damage of a thermostatic element Indication lamp is flashing but water is not being heated 10 www timberk com Storage water heater TROUBLESHOOTING METHOD 1 Damage of the thermostatic element Address a repair specialist or a service centerTimberk 1 Address a repair specialist or a service centerTimberk 2 Insufficient time for heating 2 Wait until water is heated 3 Damage ofthe heating element 3 Address a repair specialist or a service centerTimberk
