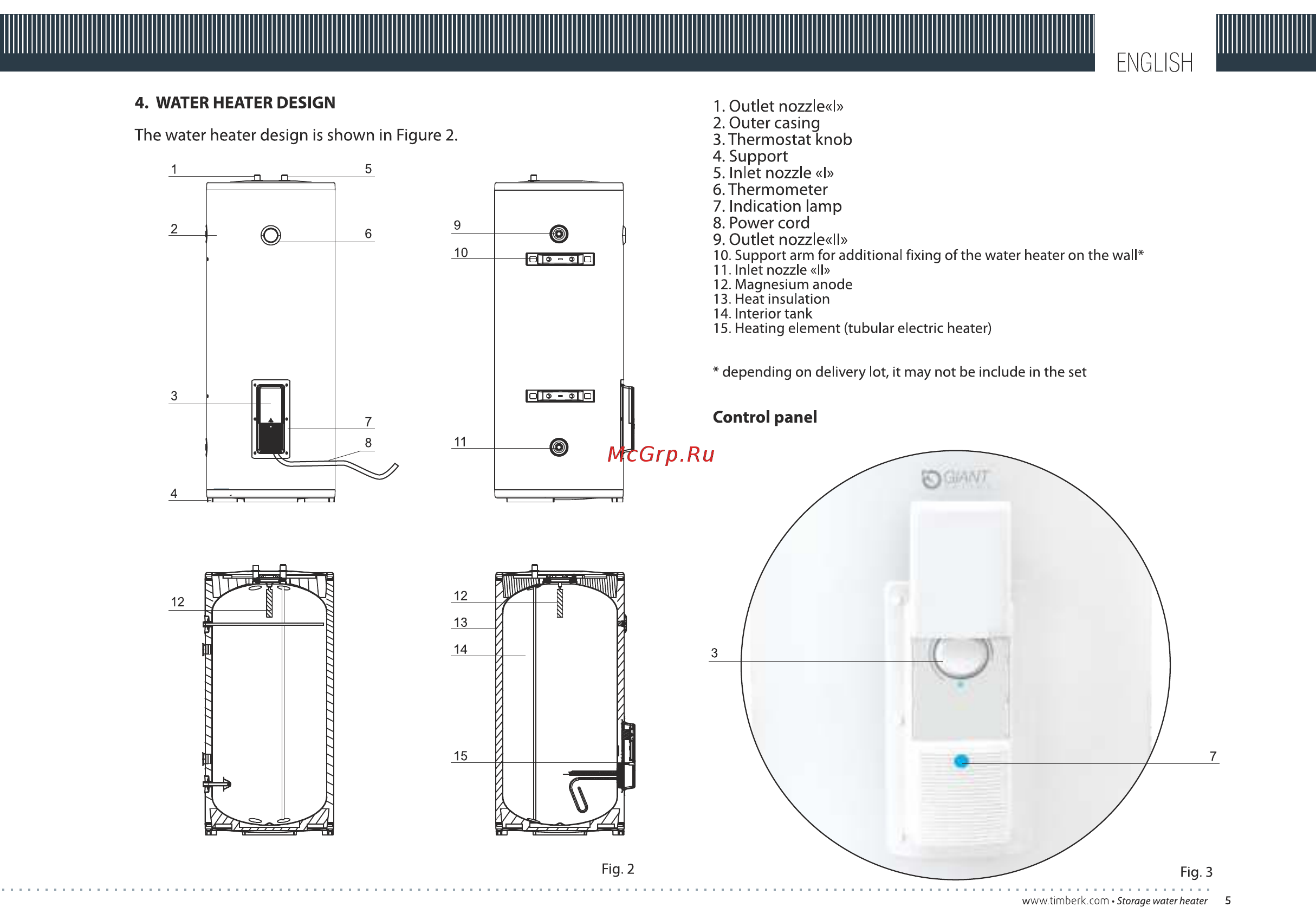

ENGLISH 4 WATER HEATER DESIGN 1 Outlet nozzle 2 Outer casing 3 Thermostat knob 4 Support 5 Inlet nozzle I 6 Thermometer 7 Indication lamp 8 Power cord 9 Outlet nozzle ll 10 Support arm for additional fixing of the water heater on the wall 11 Inlet nozzle II 12 Magnesium anode 13 Heat insulation 14 Interior tank 15 Heating element tubular electric heater The water heater design is shown in Figure 2 depending on delivery lot it may not be include in the set Control panel Fig 2 HU
