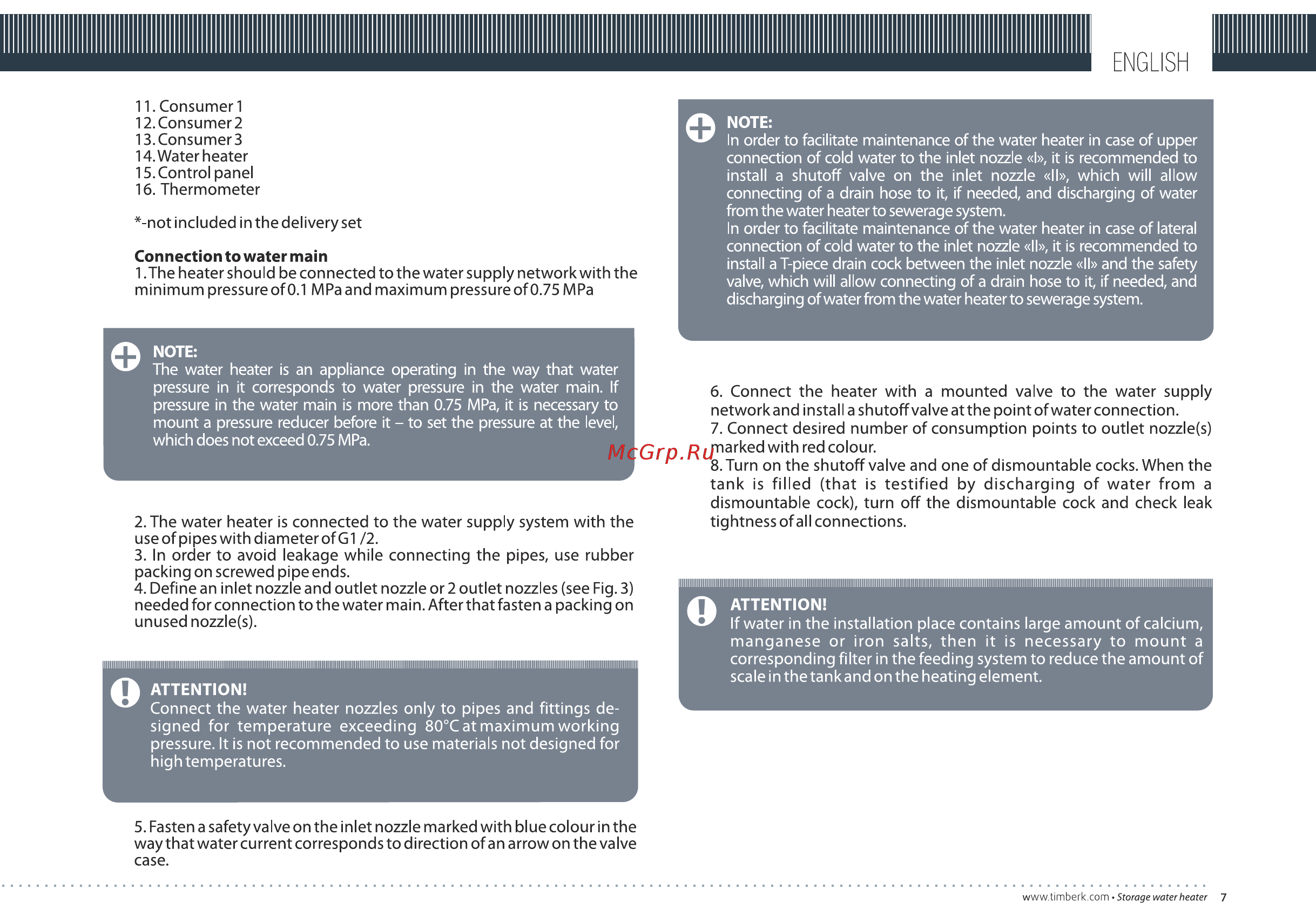

Timberk swh re5 150 v [7/28] Attention
![Timberk swh re5 150 v [7/28] Attention](/views2/1239801/page7/bg7.png)
Содержание
- Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 1
- Timberk 1
- Руководство по эксплуатации instruction manual 1
- Contents 2
- Dear customer 2
- Important information 2
- Safety precautions 2
- Dimensioning specifications 3
- English 3
- Operational characteristics 3
- Technical characteristics 3
- D e f g h j k l m n p q r t 4
- Water heater dimension mm 4
- Control panel 5
- Englis 5
- Delivery set 6
- Water heater installation 6
- Attention 7
- Connection to water main 7
- O attention 7
- Attention 8
- Connection to electric network 8
- Water heater operation 8
- Attention 9
- Englis 9
- Maintenance 9
- As needed outside surfaces ofthe heater should be wiped with wet cloth with soap 10
- Attention 10
- If there is not piece drain cock between the inlet nozzle 11 and the safety valve see connection to water main and withdraw it to sewerage system 10
- If water does not flow it means that the valve is broken in this case you should not use the heater and it is recommended to call a service mechanic 10
- In order to drain water from the water heater in case of upper connec tion of cold water to the inlet nozzle 1 you should 10
- Is no shutoff valve on the inlet valve 11 see connection to water main put fasten a drain hose on it and discharge water to sewer agesystem in order to drain water from the water heater in case of lateral connection of cold water to the inlet nozzle 1 you should 10
- Loose a male screw of the combined safety valve and snap the knob 10
- Never drain water if its temperature is higher than 50 c since it mayresultin burns 10
- Oattention 10
- Probable failures and troubleshooting methods 10
- Remember about control checks of running order ofthe safety valve which should be performed every 14 days check method snap the drain knob to upper position until water flows from the valve opening after this check of water flowing return the knob to initial position 10
- To upper position see fig 7 and then water should flow from the pressure drop port 10
- Troubleshooting 10
- Turn the water off at the water inlet to the water heater open hot water outlet cock s put a drain hose on a pressure drop port of a combined safety valve 10
- Turn the water off at the water inlet to the water heater screw loose a plug from the laterally spaced inlet nozzle 11 if there 10
- Am note 11
- Basic circuit diagram 11
- Utilization 11
- Важная информация 12
- Меры предосторожности 12
- Содержание 12
- Уважаемый покупатель 12
- Drop defense 13
- Englis 13
- Нот defense 13
- Рабочие характеристики 13
- Swhres120v swhre5 150v 14
- Размерные характеристики 14
- Размерные характеристики приборов приведены на стр 15 14
- Таблица 1 14
- Технические характеристики 14
- Технические характеристики водонагревателя приведены в таблице 1 14
- А в с 15
- М и р 15
- Русски 15
- Устройство водонагревателя 16
- Комплект поставки 17
- Русский 17
- Установка водонагревателя 17
- Внимание 18
- Подключение к водопроводной магистрали 18
- Примечание 18
- Бнимание 19
- Обнимание 19
- Подключение к электрической сети 19
- Русский 19
- Бнимание 20
- Обнимание 20
- Обслуживание 20
- Примечание 20
- Эксплуатация водонагревателя 20
- K внимание 21
- Внимание 21
- Русский 21
- Вать подробную информацию по утилизации водонагревателя вы можете получить у представителя местного органа власти срок 22
- Внимание 22
- Если вода не потечет то клапан испорчен в этом случае нельзя пользоваться нагревателем и рекомендуется вызвать сервисного мастера 22
- Женным в данном руководстве по эксплуатации дети находящиеся вблизи водонагревателя должны быть под наблюдением взрослых и ни в коем случае не использовать прибор как элемент игры 22
- Ключайте резко режимы строго следуйте рекомендациям изло 22
- Ми людьми эксплуатируйте водонагреватель бережно не пере 22
- Накопительный водонагреватель не предназначен для бескон 22
- Наружные поверхности нагревателя по мере необходимости протирать влажной тканьюсмылом 22
- По окончании срока службы водонагреватель следует утилизиро 22
- Помните о контрольных проверках исправности действия пред охранительного клапана каждые 14 дней способ проверки перевести ручку слива в верхнее положение до ощущения пере хода резьбы и тогда из отверстия клапана должна потечь вода после проверки вытекания воды верните ручку в предыдущее положение 22
- Примечание 22
- Производитель имеет право вносить в устройство прибора любые изменения улучшающие его технические и иные характеристики данные изменения могут быть внесены без предупреждения и предварительного уведомления потребителей производитель не несет ответственности за изменение электросхемы изделия которое может быть выполнено без уведомления потребителя 22
- Рис 8 22
- Службы водонагревателя составляет 15 лет 22
- Таблица 22
- Трольного использования детьми пожилыми или недееспособны 22
- Устранение неисправностей 22
- Утилизация 22
- Электрическая принципиальная схема 22
- Гарантийный талон вложен вупаковку изделия 23
- Изготовитель 23
- Изделие соответствует директиве eec 89 336 касающейся электромагнитного оборудования 23
- Импортёр 23
- Информация о сертификации 23
- Русски 23
- Сертификата 23
- Срок действия 23
- Товар сертифицирован на территории россии органом по сертификации 23
- Товар соответствует требованиям нормативных документов 23
- Timberk 25
- Русски 25
- Ьтьегк 26
- Русский 27
- Ьтьегк 27
- Timberk 28
Похожие устройства
- Timberk swh re5 120 v Инструкция по эксплуатации
- Timberk swh re4 100 vh Инструкция по эксплуатации
- Timberk swh re4 50 vh Инструкция по эксплуатации
- Timberk swh re4 30 vh Инструкция по эксплуатации
- Timberk swh re3 80 v sl Инструкция по эксплуатации
- Timberk swh re3 50 v sl Инструкция по эксплуатации
- Timberk swh re3 30 v sl Инструкция по эксплуатации
- Timberk swh re3 80 v Инструкция по эксплуатации
- Timberk swh re3 100 v Инструкция по эксплуатации
- Timberk swh re3 50 v Инструкция по эксплуатации
- Timberk swh se1 30 vu Инструкция по эксплуатации
- Timberk swh se1 15 vu Инструкция по эксплуатации
- Timberk swh se1 10 vu Инструкция по эксплуатации
- Timberk swh se1 30 vo Инструкция по эксплуатации
- Timberk swh se1 15 vo Инструкция по эксплуатации
- Timberk swh se1 10 vo Инструкция по эксплуатации
- Timberk whp-5 os Инструкция по эксплуатации
- Timberk whp-4 os Инструкция по эксплуатации
- Timberk dh tim 20 e2w Инструкция по эксплуатации
- Timberk dh tim 20 e2o Инструкция по эксплуатации
EOSH 11 Consumer 12 Consumer2 13 Consumers 14 Water heater 15 Control panel 16 Thermometer NOTE In order to facilitate maintenance of the water heater in case of upper connection of cold water to the inlet nozzle 1 it is recommended to install a shutoff valve on the inlet nozzle 11 which will allow connecting of a drain hose to it if needed and discharging of water from the water heater to sewerage system In order to facilitate maintenance of the water heater in case of lateral connection of cold water to the inlet nozzle 11 it is recommended to install a T piece drain cock between the inlet nozzle 11 and the safety valve which will allow connecting of a drain hose to it if needed and discharging of water from the water heater to sewerage system not included In the delivery set Connection to water main 1 The heater should be connected to the water supply network with the minimum pressure of 0 1 MPa and maximum pressure of 0 75 MPa NOTE O The water heater is an appliance operating in the way that water pressure in it corresponds to water pressure in the water main If pressure in the water main is more than 0 75 MPa it is necessary to mount a pressure reducer before it to set the pressure at the level which does not exceed 0 75 MPa 2 The water heater is connected to the water supply system with the use of pipes withdiameterofGI 2 3 In order to avoid leakage while connecting the pipes use rubber packing on screwed pipe ends 4 Define an inlet nozzle and outlet nozzle or 2 outlet nozzles see Fig 3 needed for connection to the water main After that fasten a packing on unused nozzle s II Illi Illi II I II I II Illi Illi III III III III III III II Illi Illi Illi IIIIIIIIIIIIIIIIIIII Illi Illi II inn O ATTENTION 6 Connect the heater with a mounted valve to the water supply networkand install a shutoffvalve at the point of water connection 7 Connect desired number of consumption points to outlet nozzle s marked with red colour 8 Turn on the shutoff valve and one of dismountable cocks When the tank is filled that is testified by discharging of water from a dismountable cock turn off the dismountable cock and check leak tightness of all connections in i i i i i i i i i i i i i ATTENTION O If water in the installation place contains large amount of calcium manganese or iron salts then it is necessary to mount a corresponding filter in the feeding system to reduce the amount of scale in the tank and on the heating element Connect the water heater nozzles only to pipes and fittings de signed for temperature exceeding 80 C at maximum working pressure It is not recommended to use materials not designed for high temperatures 5 Fasten a safety valve on the inlet nozzle marked with blue colour in the way that water current corresponds to direction of an arrow on the valve case www timberk com Storage water heater 7
