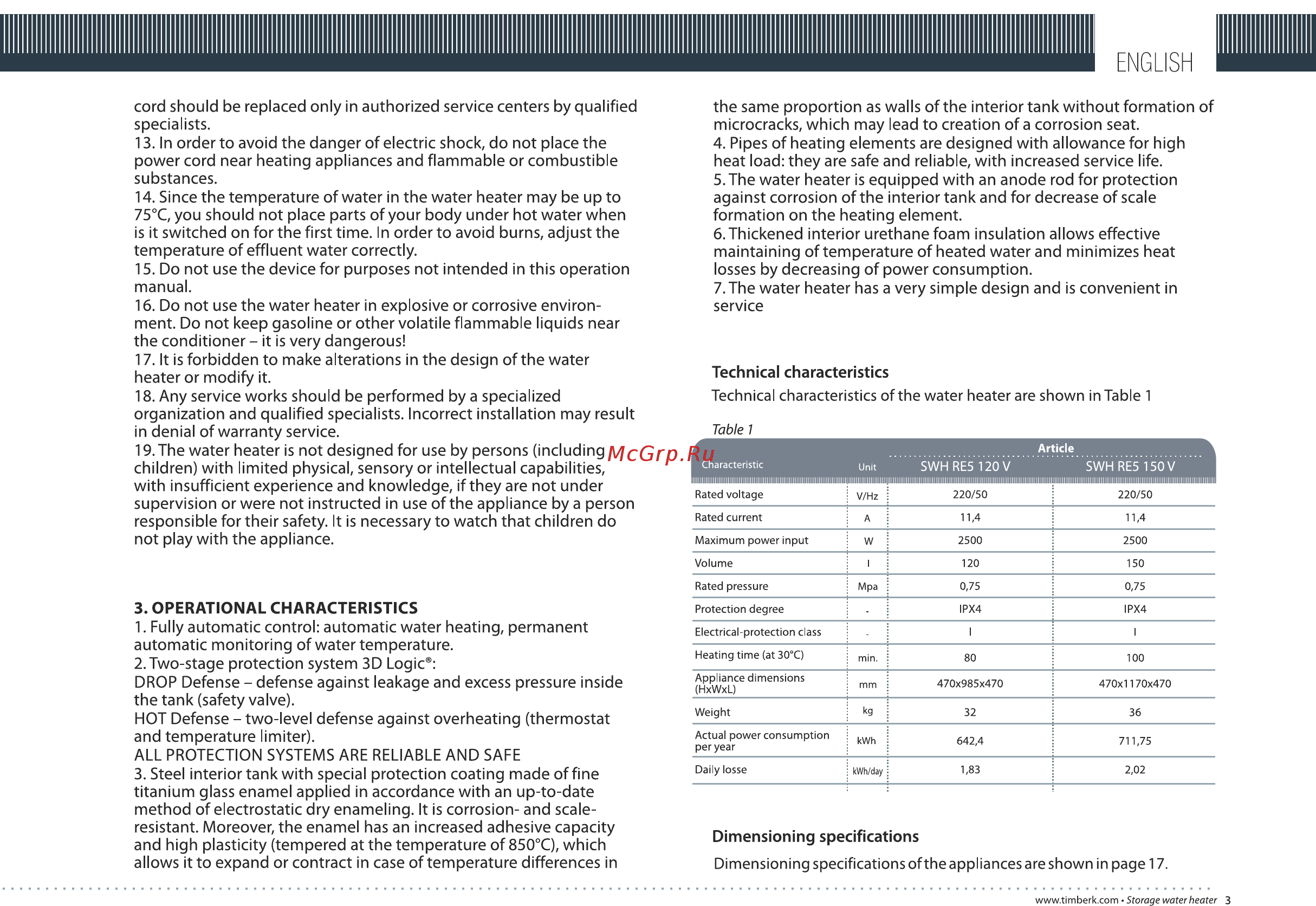

ENGLISH cord should be replaced only in authorized service centers by qualified specialists 13 In order to avoid the danger of electric shock do not place the power cord near heating appliances and flammable or combustible substances 14 Since the temperature of water in the water heater may be up to 75 C you should not place parts of your body under hot water when is it switched on for the first time In order to avoid burns adjust the temperature of effluent water correctly 15 Do not use the device for purposes not intended in this operation manual 16 Do not use the water heater in explosive or corrosive environ ment Do not keep gasoline or other volatile flammable liquids near the conditioner it is very dangerous 17 It is forbidden to make alterations in the design of the water heater or modify it 18 Any service works should be performed by a specialized organization and qualified specialists Incorrect installation may result in denial of warranty service 19 The water heater is not designed for use by persons including children with limited physical sensory or intellectual capabilities with insufficient experience and knowledge if they are not under supervision or were not instructed in use of the appliance by a person responsible for their safety It is necessary to watch that children do not play with the appliance the same proportion as walls of the interior tank without formation of microcracks which may lead to creation of a corrosion seat 4 Pipes of heating elements are designed with allowance for high heat load they are safe and reliable with increased service life 5 The water heater is equipped with an anode rod for protection against corrosion of the interior tank and for decrease of scale formation on the heating element 6 Thickened interior urethane foam insulation allows effective maintaining of temperature of heated water and minimizes heat losses by decreasing of power consumption 7 The water heater has a very simple design and is convenient in service Technical characteristics Technical characteristics of the water heater are shown in Table 1 Table 1 Article Characteristic SWH RE5 150 V V Hz 220 50 Rated current A 11 4 11 4 Maximum power input W 2500 2500 Rated pressure 1 Fully automatic control automatic water heating permanent automatic monitoring of water temperature 2 Two stage protection system 3D Logic DROP Defense defense against leakage and excess pressure inside the tank safety valve HOT Defense two level defense against overheating thermostat and temperature limiter ALL PROTECTION SYSTEMS ARE RELIABLE AND SAFE 3 Steel interior tank with special protection coating made of fine titanium glass enamel applied in accordance with an up to date method of electrostatic dry enameling It is corrosion and scale resistant Moreover the enamel has an increased adhesive capacity and high plasticity tempered at the temperature of 850 C which allows it to expand or contract in case of temperature differences in SWH RE5 120 V Rated voltage Volume 3 OPERATIONAL CHARACTERISTICS Unit 220 50 I 120 150 Mpa 0 75 0 75 IPX4 IPX4 Protection degree Electrical protection class I I Heating time at 30 C min 80 100 Appliance dimensions HxWxL mm 470x985x470 470x1170x470 kg 32 36 kWh 642 4 711 75 kWh day 1 83 2 02 Weight Actual power consumption per year Daily losse Dimensioning specifications Dimensioning specifications of the appliances are shown in page 17 www timberk com Storage water heater 3
