Dantex RK-09SRM [10/16] Подключение трубки хладагента
![Dantex RK-09SRM [10/16] Подключение трубки хладагента](/views2/1240070/page10/bga.png)

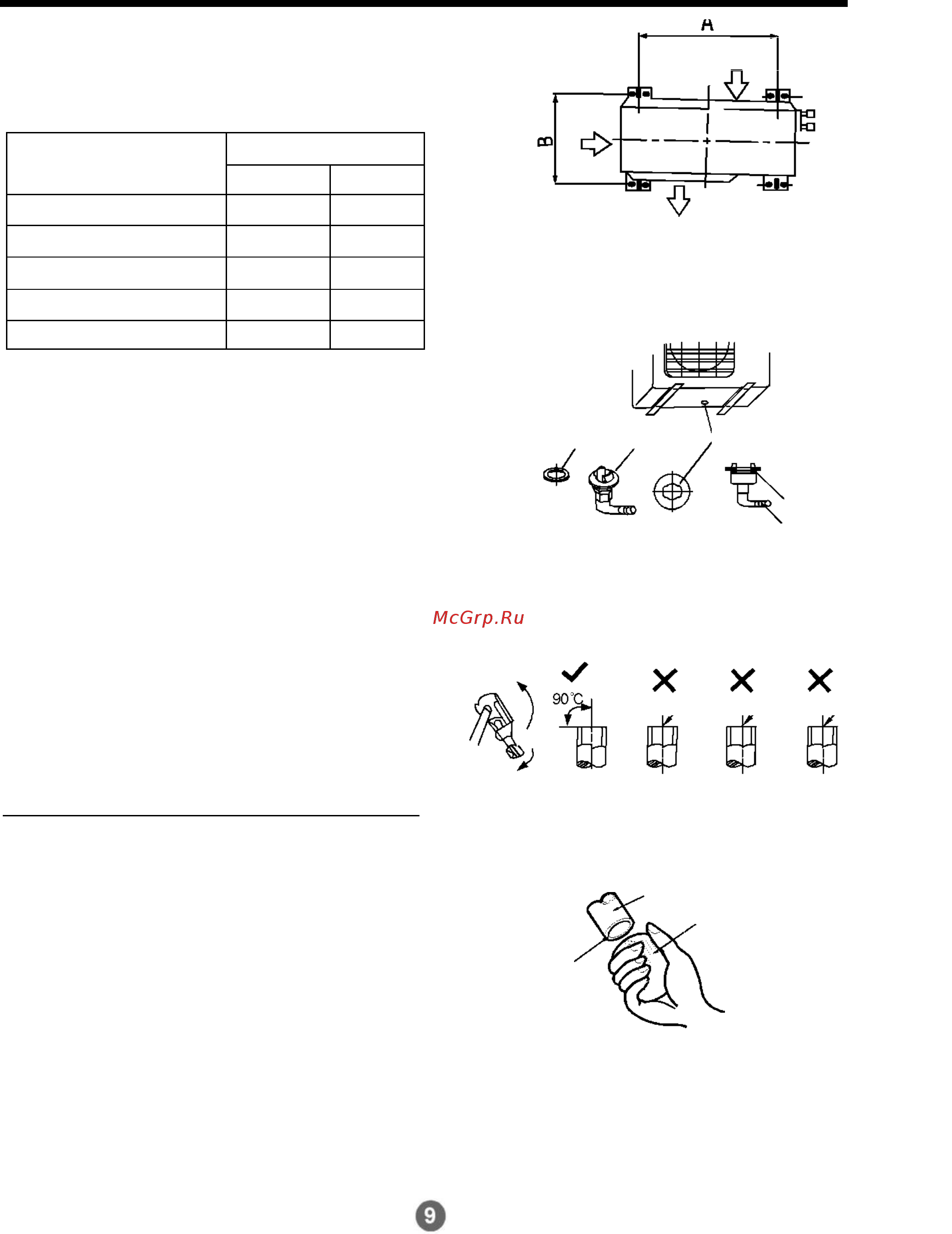

ПОДКЛЮЧЕНИЕ ТРУБКИ ХЛАДАГЕНТА
Крепление внешнего блока
Крепко прикрутите внешний блок болтом и
гайкой ø8 или ø10 горизонтально на
бетонную или другую неподвижную
поверхность.
Размеры внешнего блока,
мм (ШхВхГ)
Схема крепления
A(мм)
В(мм)
700x535x235
458
250
685x430x260
460
276
780x540x250
549
276
760x590x285
530
290
845x695x335
560
335
Установка дренажного узла
• При использовании дренажного патрубка
кондиционер необходимо установить на
дополнительной подставке высотой не менее 3
см.
• Если кондиционер используется в районе, где
температура может опускаться ниже 0
о
С на 2
или 3 дня без перерыва, рекомендуется
отказаться от использования дренажного
патрубка, потому что вода замерзнет, и
вентилятор не сможет вращаться.
• Установите прокладку в дренажный патрубок,
затем вставьте дренажный переходник в
отверстие, расположенное у основания
кондиционера и поверните на 90
о
, чтобы
надежно закрепить его. В случае испарения
воды с внешнего блока в режиме обогрева
подключите к дренажному переходнику
дополнительный дренажный шланг
(приобретается отдельно).
Подключение трубки хладагента
1. Развальцовка
Основная причина протечек хладагента -
некорректно выполненная развальцовка.
Выполняйте развальцовку правильно,
руководствуясь нижеприведенными инструкциями:
А: Обрежьте шланги и кабель.
1. Можно использовать дополнительный набор
шлангов к кондиционеру, либо приобрести шланги
самостоятельно.
2. Замерьте расстояние между внутренним и
внешним блоками.
3. Шланги должны быть немного длиннее, чем
замеренное расстояние.
4. Отрежьте кабель не менее чем на 1,5 м.
длиннее, чем замеренное расстояние.
B: Удаление заусенцев
1. Полностью удалите заусенцы с обрезанного
конца трубки/шланга.
2. При снятии заусенцев держите трубку
обрабатываемым концом вниз, чтобы частицы
вещества не попали внутрь трубки.
Дренажный шланг
Прокладка
Дренажный
узел
Прокладка
Рис. 19
Отверстие у основания
внешнего блока
Скошенная поверхность
Неровность
Заусенец
Рис. 20
Крепление
Расширитель
Шланг
Рис. 21
Воздуховыпус кное
отверстие
Рис. 18
Воздухо заборное
отверстие
Воздухозаборное
отверстие
