Инструкции по установке

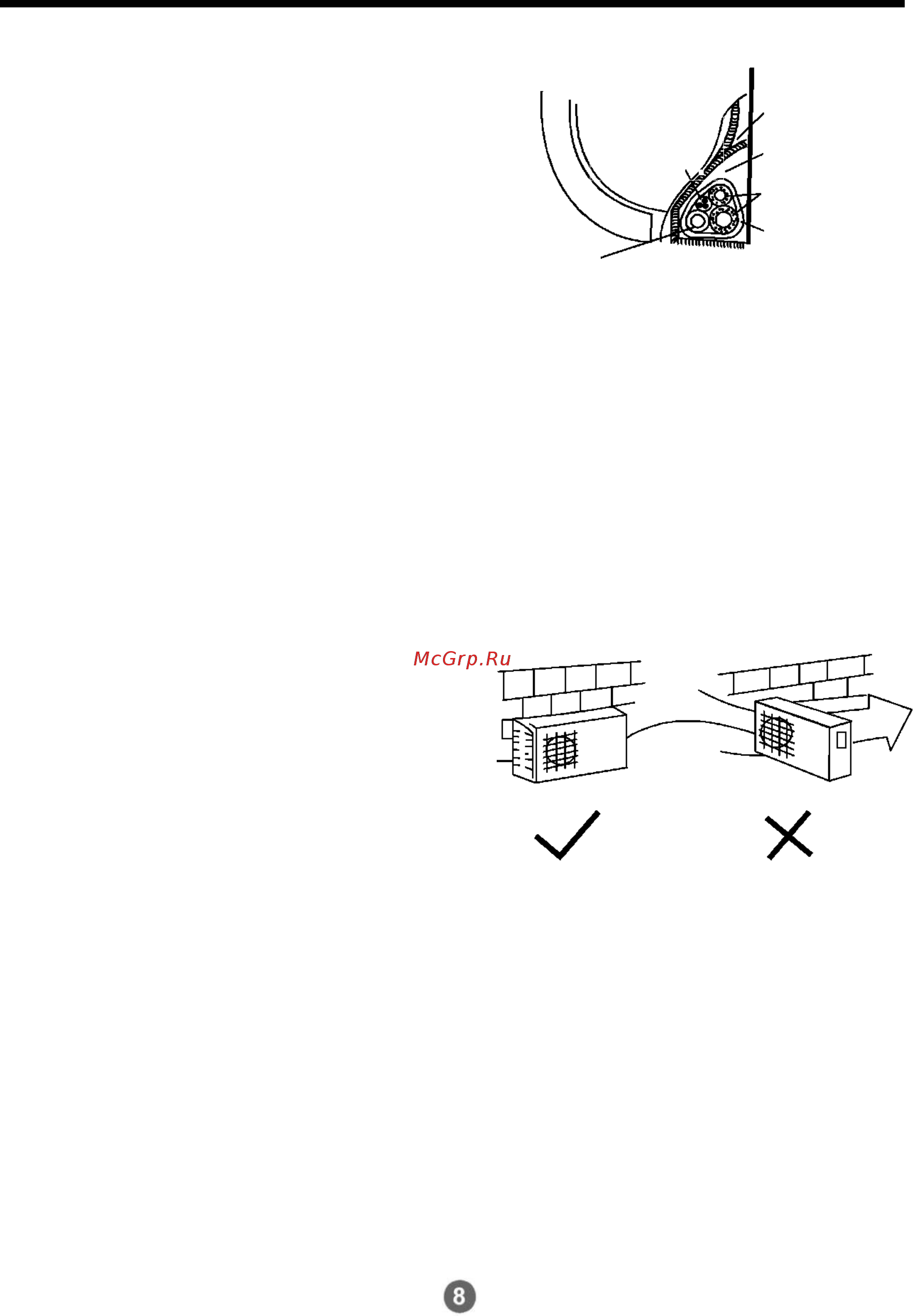

5. Прокладка шлангов и обмотка
Надежно обмотайте шланги, кабели и дренажный
шланг уплотнительной лентой, как показано на
рис. 16.
Влага, которая конденсируется в задней части
внутреннего блока, скапливается в
специальном отсеке, а затем выводится из
помещения через шланг. Не кладите в отсек
посторонние предметы.
ПРЕДОСТЕРЕЖЕНИЕ
• Сначала подключайте внутренний блок, а затем
- внешний.
• Не допускайте отсоединения шлангов от задней
части внутреннего блока.
• Не допускайте провисания дренажного шланга.
• Обеспечьте термоизоляцию обоих
дополнительных шлангов.
• Дренажный шланг должен располагаться в
нижней части обмотки. Если его расположить
сверху, то дренируемая влага может попасть
обратно в кондиционер.
• Шнур питания не должен перекрещиваться или
спутываться с другими проводами.
• Располагайте дренажный шланг под небольшим
наклоном, чтобы обеспечить равномерный ток
воды.
Отсек для
шлангов
Соединительная
трубка
Лента-
уплотнитель
Накопительный
отсек для воды
Дренажный
шланг
Рис. 16
Внутренний
блок
Соединительная
трубка
Установка внешнего блока.
Техника безопасности при установке внешнего блока.
• Во избежание усиленного шума и вибрации,
устанавливайте внешний блок на твердой
поверхности.
• Необходимо определить направление для
выпуска воздуха. В случае наличия сильных
ветров в месте установки кондиционера
(например, на побережье) для нормальной
работы вентилятора необходимо расположить
внешний блок кондиционера вдоль стены или
использовать защитный козырек.
• В ветреных районах установите кондиционер
так, чтобы предотвратить попадание воздуха
внутрь. Если кондиционер крепится в
подвешенном состоянии, крепежные скобы
должны соответствовать техническим
требованиям, указанным в схеме установки.
• Стена, на которую устанавливается внешний
блок кондиционера, должна быть из цельного
кирпича, либо аналогичной прочности, в
противном случае ее необходимо
дополнительно укрепить. Соединения между
стеной и крепежной скобой, крепежной скобой
и корпусом кондиционера должны быть
жесткими, крепкими и надежными.
• Удостоверьтесь в том, что никакие
посторонние объекты не оказываются
препятствиями для выходящего воздуха.
Рис. 17
Сильный
ветер
