Очистка воздуха
• При перемещении кондиционера в другое место
выкачайте жидкость вакуумным насосом.
• Охлаждающая жидкость, которую вы добавляете в
кондиционер, должна в любом случае быть жидкой (за
исключением кондиционеров с фреоном R22).
Предостережение по обращению
с упакованным клапаном
• Открывайте шток клапана, пока он не ударится об
отбойник. Не пытайтесь открыть его еще дальше.
• Надежно затяните крышку штока клапана гаечным
ключом.
• Усилие при фиксации штока клапана (см. таблицу
усилий в предыдущем разделе).
Использова ние ва куумного насоса
(методы использования распределительного клапана
см. в руководстве по его эксплуатации).
1. Полностью затяните конусные гайки A, B, C и D,
подключите шланг заполнения
распределительного клапана к воздухозаборному
отверстию клапана низкого давления с газовой
стороны шланга.
2. Подведите шланг заполнения к вакуумному насосу.
3. Откройте рукоять распределительного клапана
вниз до упора.
4. Для удаления жидкости из системы включите
вакуумный насос. После того, как жидкость начнет
выкачиваться, слегка ослабьте конусную гайку на
клапане низкого давления с газовой стороны и
удостоверьтесь, что в систему поступает воздух
(Изменяется шум работы вакуумного насоса , и
счетчик смеси показывает 0 вместо отрицательного
значения)
5. После того, как откачка жидкости закончится,
закройте до упора рукоять распределительного
клапана и отключите вакуумный насос. Откачку
жидкости проводят 15 минут или больше, затем
необходимо удостовериться, что на счетчике смеси
указано значение -76 см.рт.ст. (-1x10
5
Па).
6. Поверните шток закрытого клапана примерно на 45
о
против часовой стрелки через 6-7 секунд после
выхода газа, затем снова затяните конусную гайку.
Удостоверьтесь в том, что по показаниям
индикатора давления, давление в системе чуть
выше, чем атмосферное давление.
7. Снимите шланг подачи со штуцера на клапане
низкого давления.
8. Полностью откройте штоки В и А закрытого клапана
9. Надежно затяните крышку закрытого клапана.

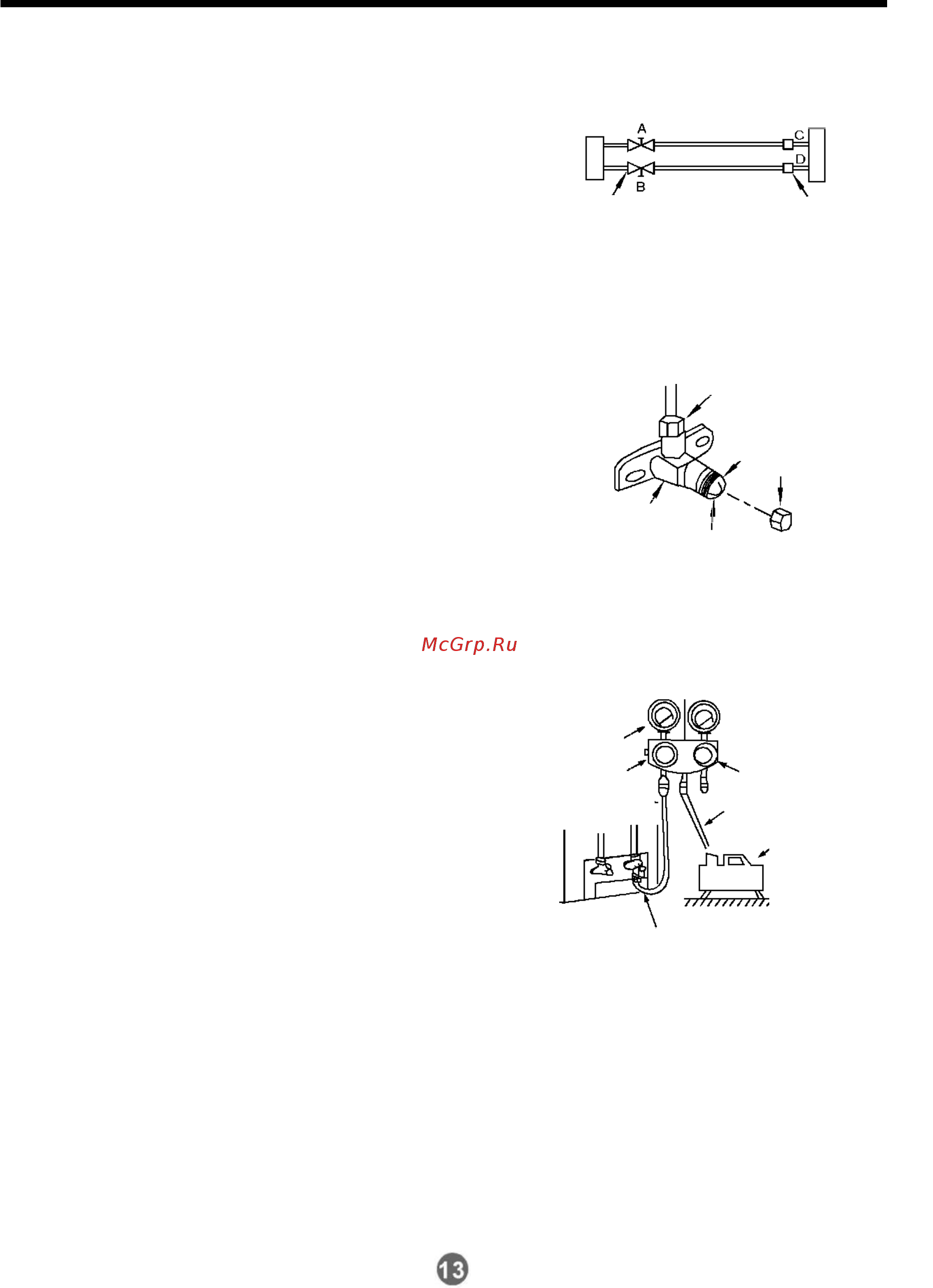

Газовая сторона.
Внутренний
блок
Внешний
блок
Половинный
патрубок
Закрытый
клапан
Охлаждающая
жидкость
Рис. 31
Жидкостная сторона
Клапан низкого давления
Рис. 33
-76 см.рт.ст.
Нижняя рукоять
Шланг подачи
Распределительный клапан
Счетчик смеси | Манометр
Верхняя рукоять
Шланг подачи
Вакуумный насос
Рис. 32
Ограничитель Крышка
Корпус клапана
Конусная гайка
Шток клапана
