Подключение электрики
Модель
Электропитание
Ввод,
номинальная
сила тока
(Выключ атель/
предохраните л
ь)
<12000 Btu/h
220-240В~ 50Гц
или
220-230В~ 60Гц
16/16
≥12000 Btu/h
16/16
Примечание: Напряжение питания должно
соответствовать номинальному напряжению для
кондиционера.
Подключение кабеля к внутреннему
блоку
Примечание: Перед тем, как приступить к любой
работе с элек трооборудованием, отключите
основну ю цепь питания системы.
1. Перед соединением внешнего и внутреннего
блока кабелем необходимо снять переднюю
панель.
2. Слегка толкните переднюю панель вверх, а
затем полностью откройте ее (рис. 26). Для
того чтобы снять переднюю панель, вам
необходимо освободить два блокировочных
рычага на задней стороне панели (рис. 27), а
затем поднять ее вверх.
3. После снятия передней панели снимите кожух с
блока электронных устройств, открутив болт
(см. рис. 28).
4. Для соединения внутреннего и внешнего блока
используется гибкий кабель H07RN-F в
полихлоропреновой оболочке, или более
мощный кабель. Удостоверьтесь в том, что при
подключении кабеля цвет проводов и номера
контактов на внутреннем и внешнем блоках
совпадают.
5. Неиспользованные жилы кабеля изолируйте
так, чтобы они не могли случайно коснуться
контактов под напряжением. Зафиксируйте
кабель под панелью управления специальным
зажимом.
Подключение кабеля к внешнему блоку
1. Снимите кожух блока электрооборудования с
внешнего блока кондиционера, открутив болт,
как показано на рис. 32.
2. Согласно схеме подключите соединительную
трубку к контактам внутреннего и внешнего
блока, следите за тем, чтобы совпадали
соответствующие номера контактов.
3. Зафиксируйте кабель под панелью
управления специальным зажимом.
4. Во избежание накопления воды уложите
соединительную трубку петлей, как показано
на схемах установки внутреннего и внешнего
блока.
5. Контакты неиспользуемых проводов обмотайте
изолентой. Расположите их так, чтобы они не
касались никаких деталей под напряжением ли
металлических предметов.
Открутите болт и снимите
крышку блока
электрооборудования.

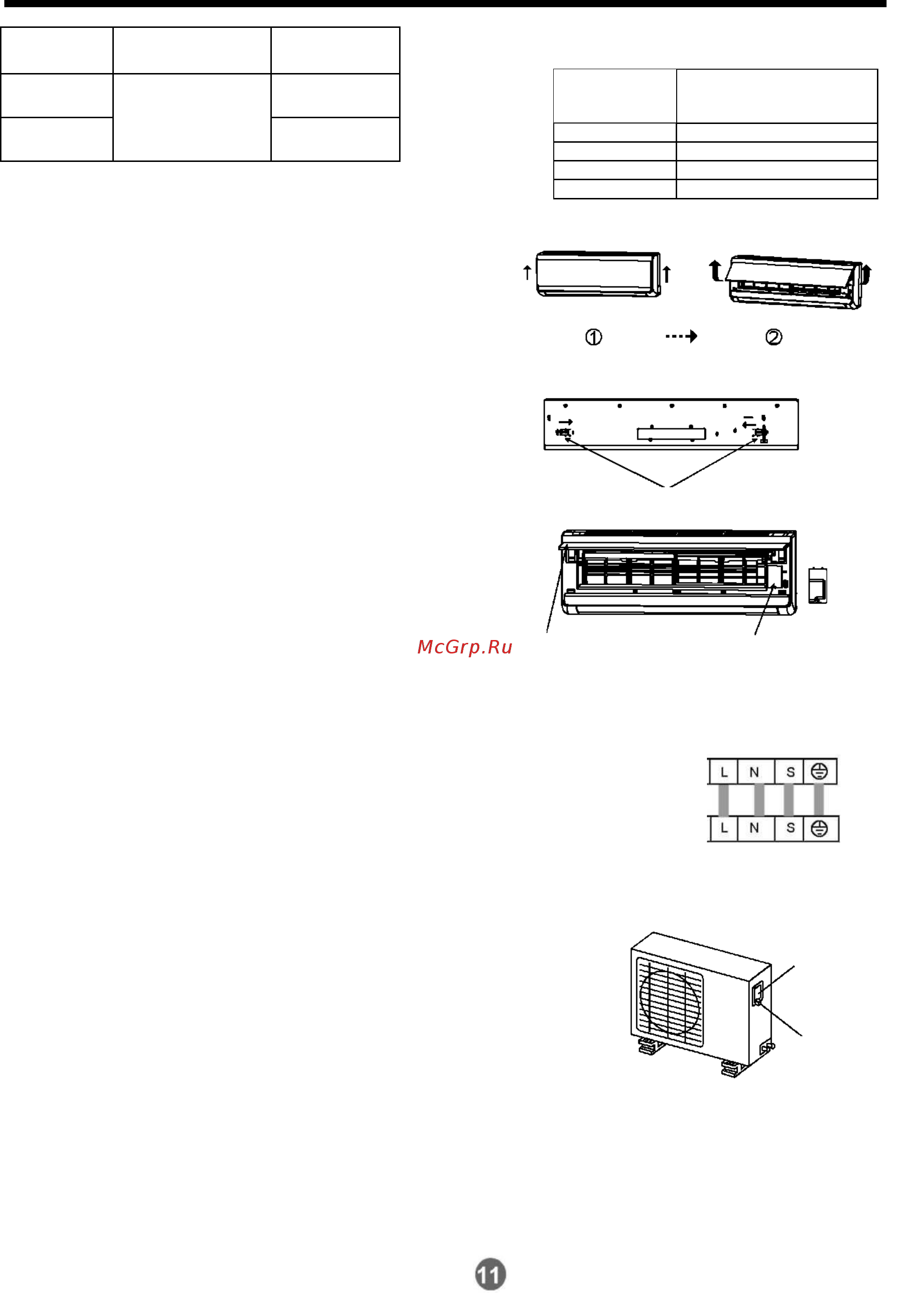

Рис. 28
Номинальная
сила тока в
устройства (А)
Номинальное сечение
провода (мм
2
)
>3 и <6
0,75
>6 и ≤10
1
>10 и ≤16
1,5
>16 и ≤25
2,5
Минимальная номинальная площадь
сечения проводника
Рис. 29
Рис. 30
Конт акт ы в нешнего б лока
Конт акт ы в нут реннег о блока .
Крышка
Болт
Рис. 27
Рис. 26
Вид на переднюю панель сзади
Блокировочный
рычаг
