12
Базовые узлы

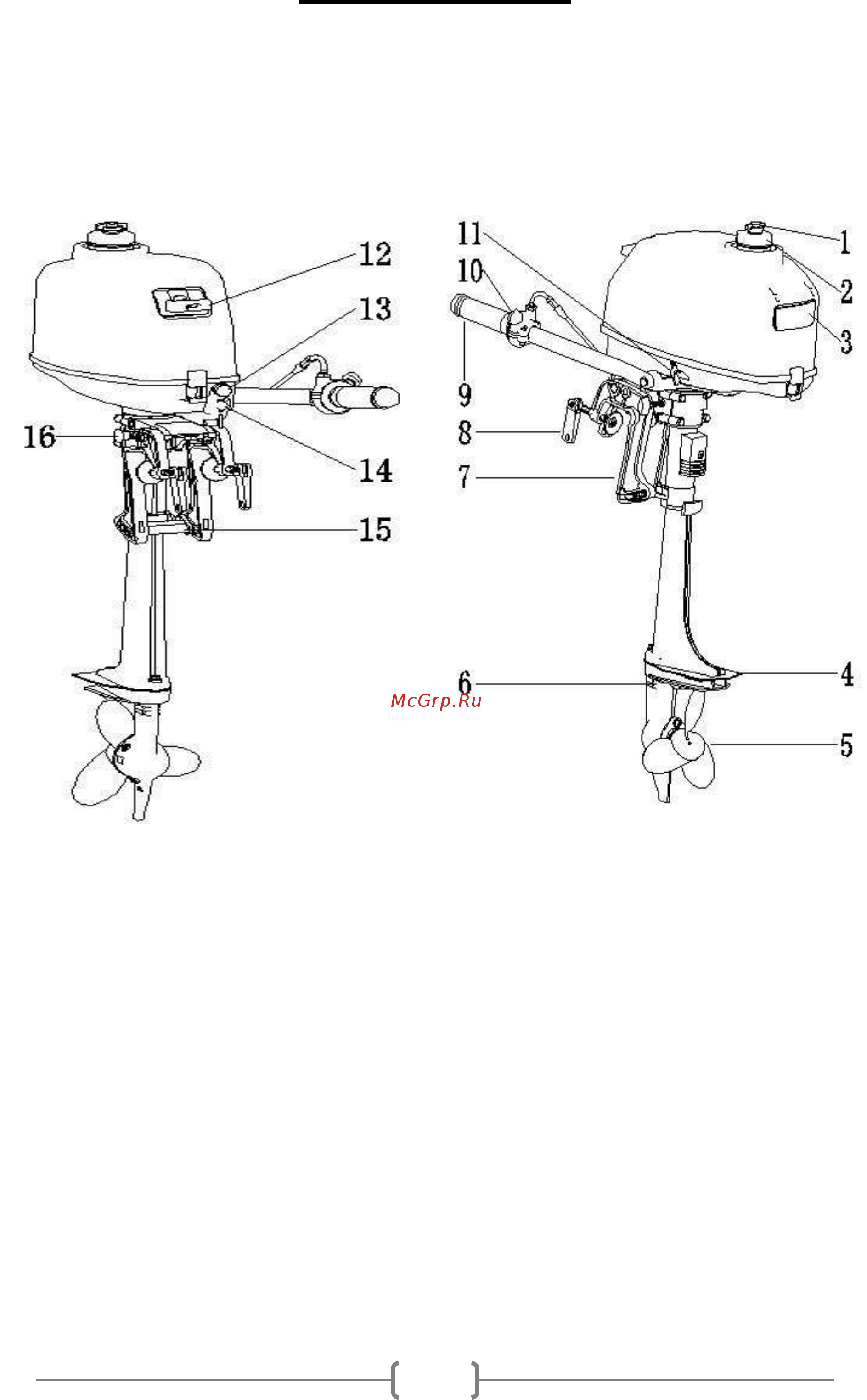

Главные компоненты
ПРИМЕЧАНИЕ:_
* Может быть не точно так, как показано; кроме того, может не быть
установлено на все модели в качестве стандартного оборудования.
1. Винт вентиляционного отверстия
2. Крышка топливного бака
3. Верхняя часть кожуха
4. Противокавитационная пластина
5. Гребной винт
6. Впуск охлаждающей воды
7. Струбцина
8. Винт струбцины
9. Ручка дросселя
10. Регулятор трения
11. Топливный кран
12. Ручка ручного стартера
13. Ручка пусковой заслонки
14. Кнопка останова двигателя / реле
отключения двигателя
15. Тяга установки угла дифферента
16. Рукоятка поддержания мотора в
полностью наклоненном положении
