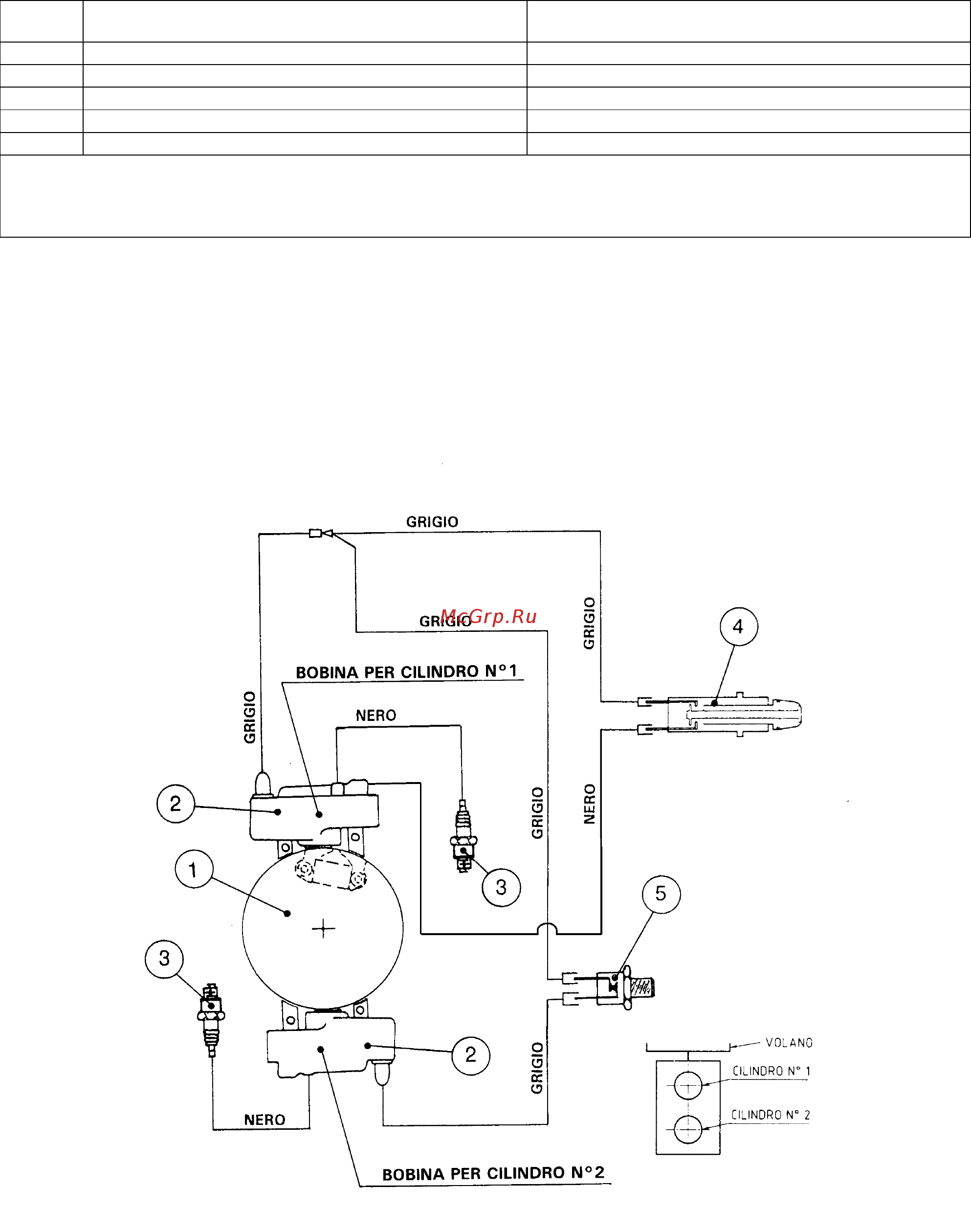

SCHEMA IMPIANTO ELETTRICO-WIRING DIAGRAM
(Avviamento manuale / Manual starting)
Pos. Denominazione Name of part
1 Volano Flywheel
2 Bobina accensione elettronica Electronic ignition coil
3 Candela d’accensione Spark plug
4 Bottone di massa / stacco di sicurezza Stop switch / emergency cut-off switch
5 Interruttore termico Thermic switch
COLORE DEI FILI / CABLES COULORS
Nero = Black - Grigio = Gray
