![Tohatsu MFS 3.5 A2 [21/47] Внимание](/img/pdf.png)
Tohatsu MFS 3.5 A2 [21/47] Внимание

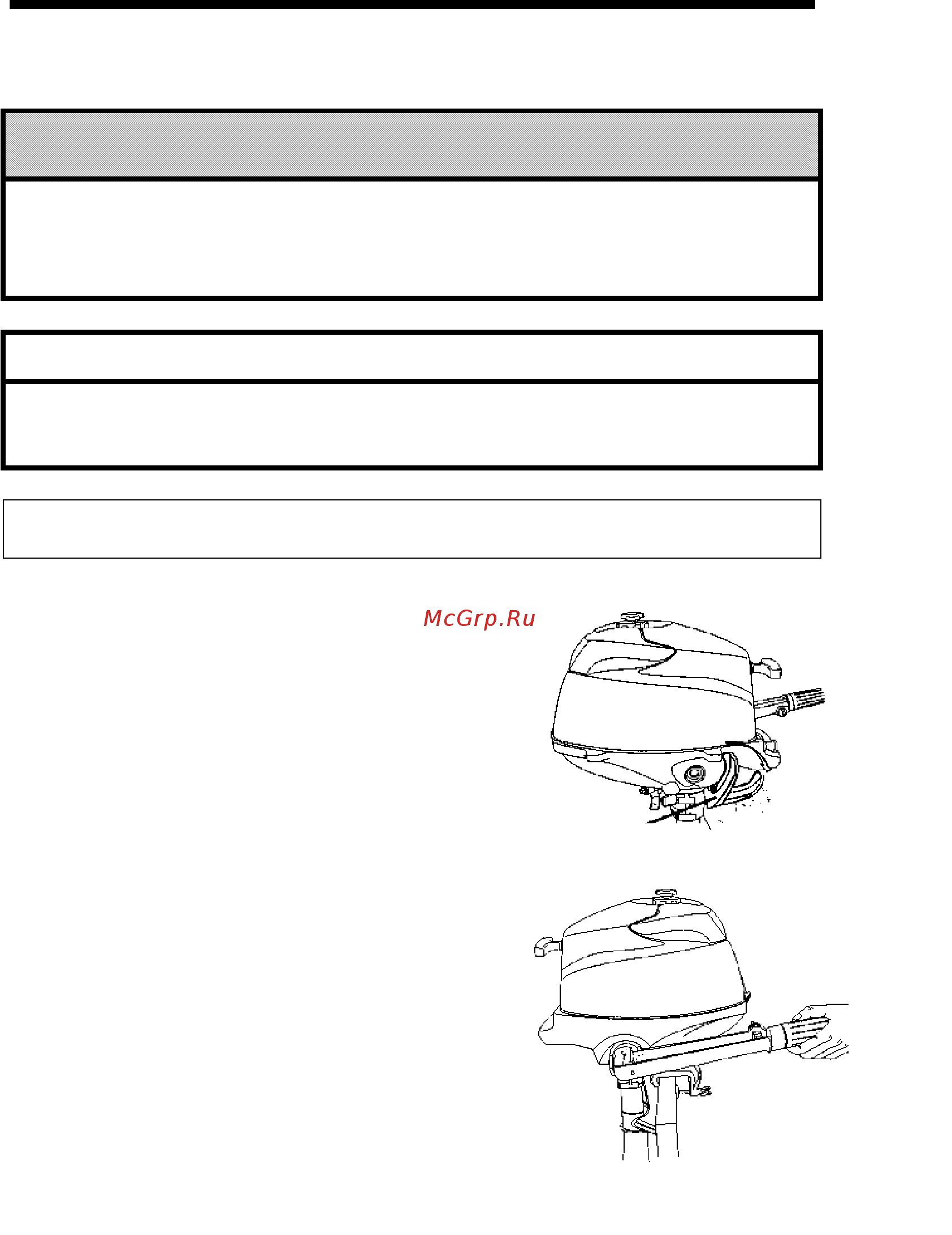

![Tohatsu MFS 3.5 A2 [21/47] Внимание](/views2/1240883/page21/bg15.png)
21
5-3. Передняя и задняя передачи
∗ ВНИМАНИЕ
Переключение передач при высокой скорости вращения двигателя
может привести к повреждению механизма или личной травме.
Перед тем как предпринимать переключение передач, необходимо
снизить количество оборотов двигателя.
∗
ОСТОРОЖНО
Срезной предохранительный штифт ломается при ударе винта о
препятствие, либо он может сломаться при переключении передач
на высокой скорости вращения двигателя.
Примечание: При движении назад не увеличивайте скорость
двигателя, если только это не необходимо.
Направление движения вперед или назад
задается перемещением рычага
переключения передач.
(1) Передняя передача
Поверните рукоятку дроссельной
заслонки в положение малой скорости.
Как только скорость вращения двигателя
достигнет своего нижнего предела,
быстро переместите рычаг в положение
«F» (Forward/Вперед).
(2) Задняя передача
Доведите скорость вращения двигателя
до нижнего предела таким же образом,
как и при движении вперед. После того
как вы установите рычаг в положение
«N» (Neutral/Нейтраль), а рукоятку
дросселя повернете вверх, разверните
мотор на угол в 180° и быстро
переместите рычаг в положение «F»
(Forward/Вперед).
(3) Движение по мелководью
При передвижении по мелководью мотор
должен работать на самой низкой
скорости, а водителю необходимо
внимательно следить за глубиной и
наличием препятствий.
Нейт
р
аль
Передняя
передача
Рычаг переключения
передач
